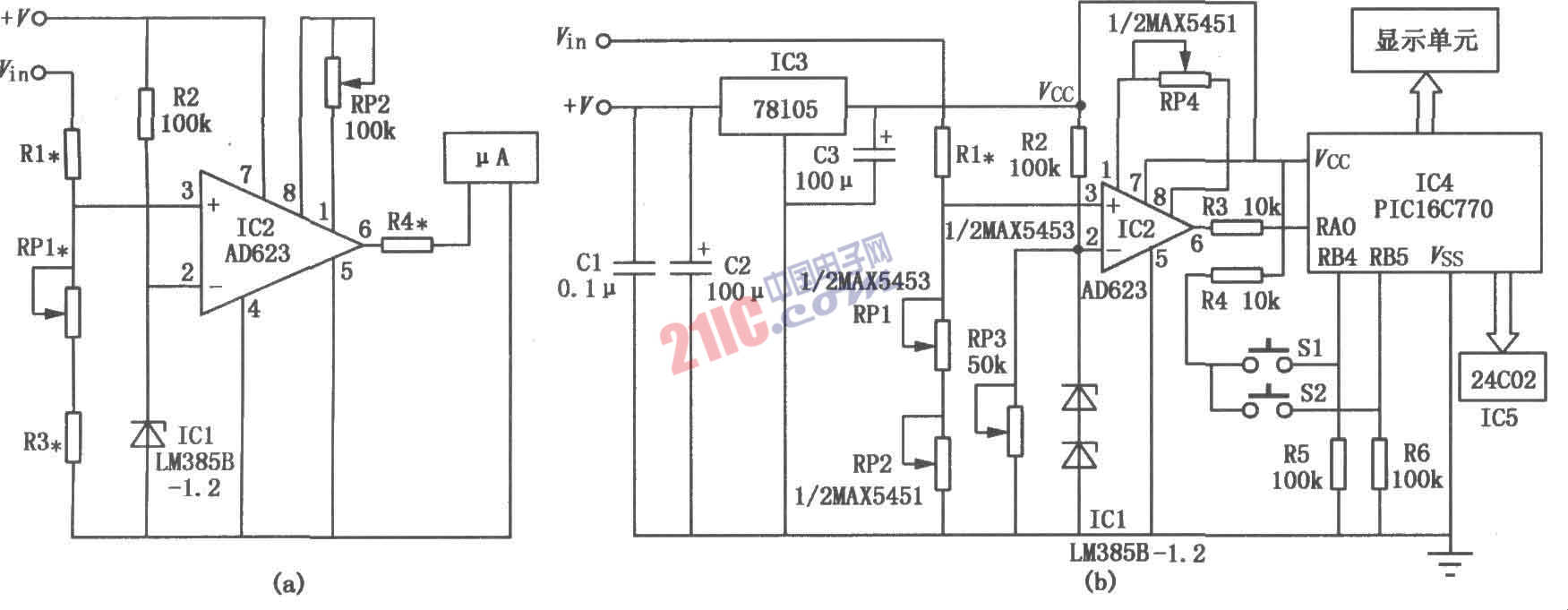

高精度區間電壓表電原理圖如圖所示。電路采用了放大器和一些高精度元器件,極大地提高了區間電壓表的性能。IC2儀表放大器AD623反向輸入端用一個高精度電壓基準源ICl做基準。正向輸入端的Rl、RPl、R3對被測電壓分壓進行放大。RPl為調零電位器,RP2為增益調整電位器,放大器輸出端經過分壓電阻R4接一個標有起始值和終止值的表頭。選定一個被測電壓Vin的區間,起始值為V1,終止值為V2,被測電壓Vin在V1~V2范圍內變化。輸入一標準電壓為V1時,調整電位器RPl,使放大器輸出端的表頭為0V,也就是區間電壓表的起始值;輸入標準電壓為V2時,調整電位器RP2,使表頭滿刻度即區間電壓表的終止值。這樣,被測電壓在V1~V2之間變化時,表頭的指針在起始值和終止值內擺動。
