水果、蔬菜解毒器

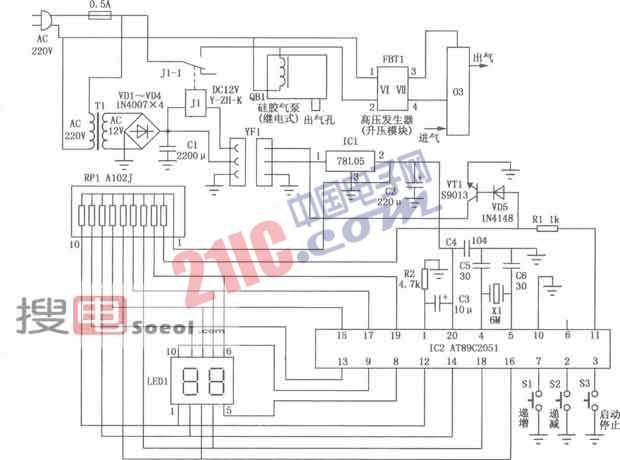

[導讀]水果、蔬菜解毒器電路如圖所示，它是利用臭氧消毒殺菌，降解水果、蔬菜中的農藥殘留成分。電路主要由電源電路、電子定時器、繼電器驅動電路、氣泵、高壓發生器、臭氧發生器等組成。AC220V市電為氣泵、高壓發生器供電
水果、蔬菜解毒器電路如圖所示，它是利用臭氧消毒殺菌，降解水果、蔬菜中的農藥殘留成分。電路主要由電源電路、電子定時器、繼電器驅動電路、氣泵、高壓發生器、臭氧發生器等組成。AC220V市電為氣泵、高壓發生器供電。另一路經降壓變壓器Tl降壓、二極管VDl～VD4整流、電容C1濾波后，獲得l2V左右的直流電壓供繼電器驅動電路使用。12V電壓另經ICl三端穩壓器KA78L05穩壓后，形成穩定的5V電壓給電子定時器電路供電。
