556構成的光電子脈沖遺漏檢測器

時間：2008-05-23 16:09:55

關鍵字：光電子檢測器脈沖 IC

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為光電子脈沖遺漏檢測電路。該檢測器由光電子開槽開關H13B1、雙時基電路556與一些阻容元件構成的單穩態觸發器和多諧振蕩器等組成。光電子開關H13B1內的發光管和光敏管之間開有一個幾毫米的槽縫。當外界隔光物

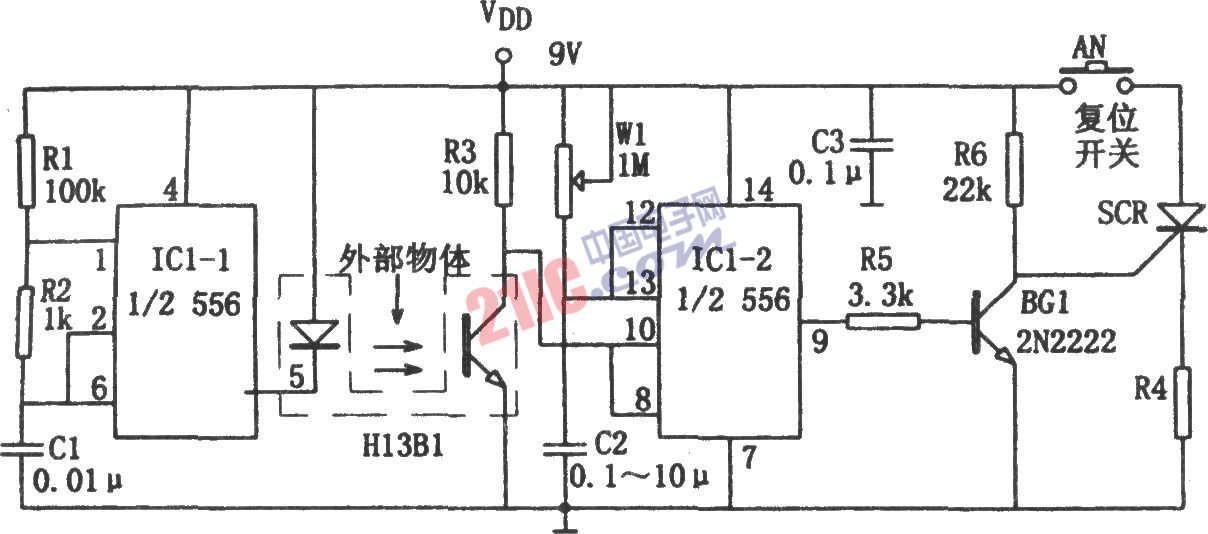

如圖所示為光電子脈沖遺漏檢測電路。該檢測器由光電子開槽開關H13B1、雙時基電路556與一些阻容元件構成的單穩態觸發器和多諧振蕩器等組成。光電子開關H13B1內的發光管和光敏管之間開有一個幾毫米的槽縫。當外界隔光物體插入其縫隙時，H13B1內部的光敏管因通道光束被切斷而呈高阻，使IC1-2(1/2 556)脈沖信號檢測器因得不到復位信號而輸出高電平，進入暫穩態，相應暫穩時間為td=1.1RwlC2,且調節W1可改變td。若信號中斷時間大于暫穩時間幻，則IC1-2復位，③腳輸出的低電平使BG1截止，可控硅SCR導通，相應使負載RL得電，或?qū)㈦娫措娐窋嚅_，或發出報警信號。多諧振蕩器由IC1-1(1/2 556)和R1、R2、C1等組成，其振蕩頻率為f=1.44／(R1+2R2)C1，圖示參數對應的頻率約為2.5kHz振蕩信號的占空比為99％，該高占空比的脈沖信號驅動H13B1中的發光管發光。
