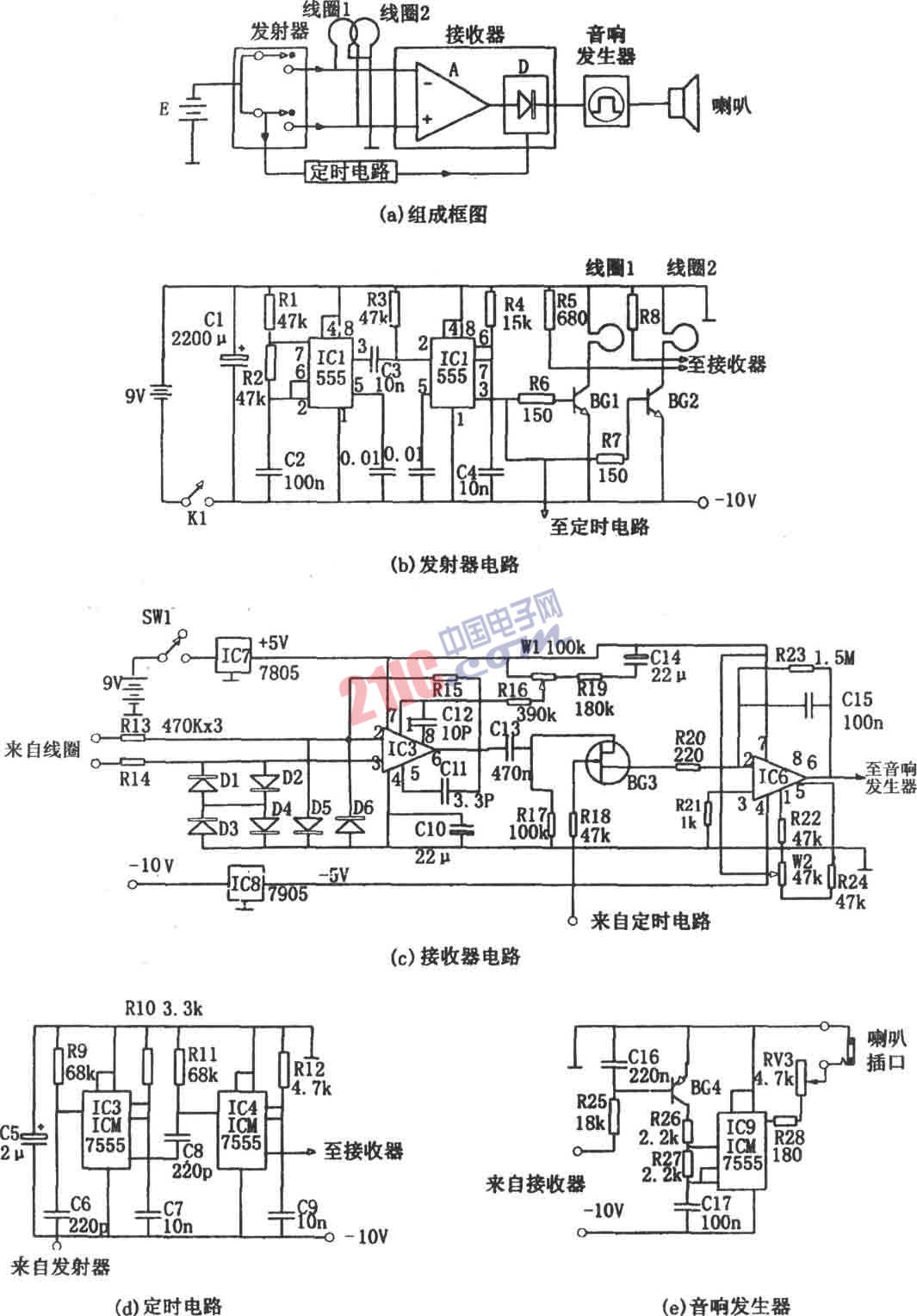

如下圖所示為雙線圈金屬探測器電路。該探測器由探測頭、發射器、接收器、定時器和音響發射器等組成。發射電路如圖所示，由多諧振蕩器(IC1、R1、R2、C2)、單穩定時器(IC2、R4、C4)組成，且定時器IC2受多諧振蕩器IC1輸出的脈沖觸發。振蕩器的振蕩頻率為f=1.44/(R1+2R2)C2，圖示參數對應的約為100Hz。定時器的定時時間為td =l.1R4C4，圖示參數對應的約為165μs。在定時時間內，由IC2③腳輸出的(高電平)信號使BG1、BG2飽和導通。接收電路如圖所示，主要由差分放大器和檢測放大器組成。差分藏大器IC5(μA709CP)將圖中線圈的感應信號進行差分放大，放大后的信號在定時電路的開啟波門期間通過BG3，送至檢測放大器IC6。定時電路如圖所示，由IC3、R10、C7和IC4、R12、C9組成的兩個單穩延時電路組成，且IC4受IC3的輸出控制。其中前者的延遲時間為td=l.1R12C9，圖示參數對應的約為36μs；后者盼延遲時間為td2=1.1R10C7，圖示參數對應的約為50μs，其輸出信號送至接收器的BG3，以作為開啟波門。音響發生器如圖所示，核心是由555(IC9)、BG4、R26、R27、C17等組成的多諧振蕩器。當無金屬感應信號時，由IC6⑥腳輸出的信號使BG4截止，多諧振蕩器不工作，相應喇叭不發聲。當有金屬感應信號，且搜索線圈逐漸向金屬體靠近時，感應信號變大，則BG4的導通狀況變好，從而使IC9的振蕩頻率逐漸增高，當接近金屬體時，由IC9輸出的高頻振蕩信號便驅動喇叭發出高頻音響，表示此處有金屬物體。
