555和741運放好壞鑒別器

時間：2008-05-22 22:21:06

關鍵字：運放鑒別器 LED IC

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為555和741運放好壞鑒別器電路。由555(IC1)和R1、R2、C1等組成的多諧振蕩器的振蕩頻率為f=1.44／(R1+2R2)C1，圖示參數對應的振蕩頻率約為1Hz。若IC1(555)是好的，則其③腳輸出的信號將驅動發光二極管LED1周期

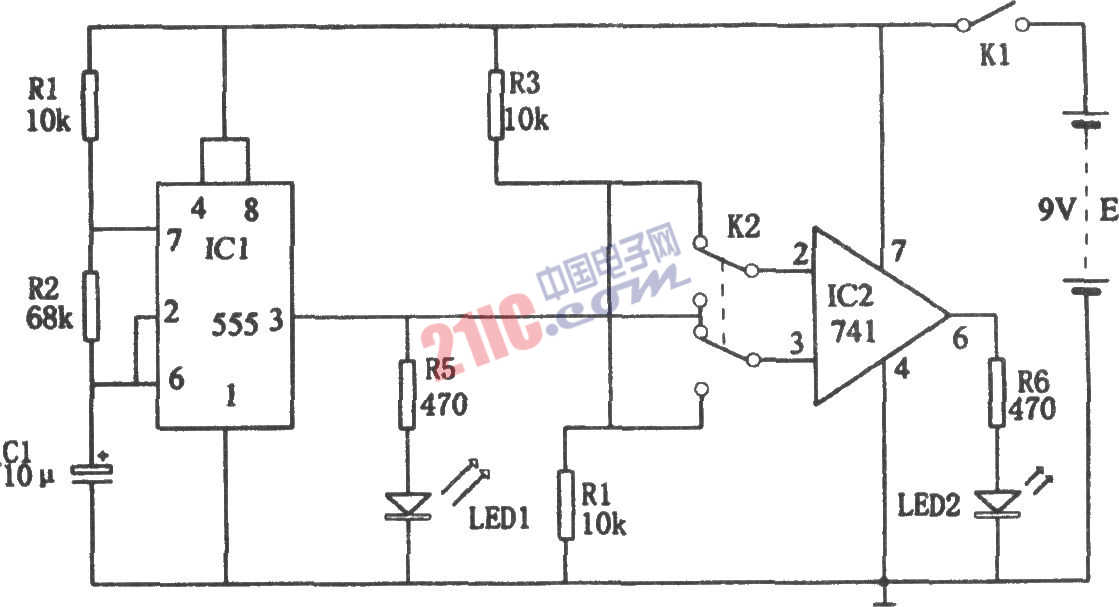

如圖所示為555和741運放好壞鑒別器電路。由555(IC1)和R1、R2、C1等組成的多諧振蕩器的振蕩頻率為f=1.44／(R1+2R2)C1，圖示參數對應的振蕩頻率約為1Hz。若IC1(555)是好的，則其③腳輸出的信號將驅動發光二極管LED1周期地閃亮，否則，555是壞的。轉換開關K2用于控制555的輸出信號加至741(IC2)的同榴端或反相端。若555的輸出信號加至IC2的同相端，則IC2相應輸出信號也驅使LED2發出與LED1同步的閃光。若555的輸出信號加至IC2的反相端，則IC。的輸出信號驅使LED2發出與LED1交替的閃光。若LED1亮，LED2也亮，則說明741正常，若LED1亮，LED2不亮，則說明741是壞的。
