555構成的多路溫度測試電路

時間：2008-05-22 21:39:37

關鍵字：溫度測試測試電路電平 IC

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為多路溫度測試電路。該測試電路主要由以555為核心構成的單穩延時電路組成。當按下按鈕AN時，IC1(555)因②腳為低電平而發生置位，③腳輸出的高電平使繼電器J1吸合，相應將該通道的熱電偶接通。同時，發光管

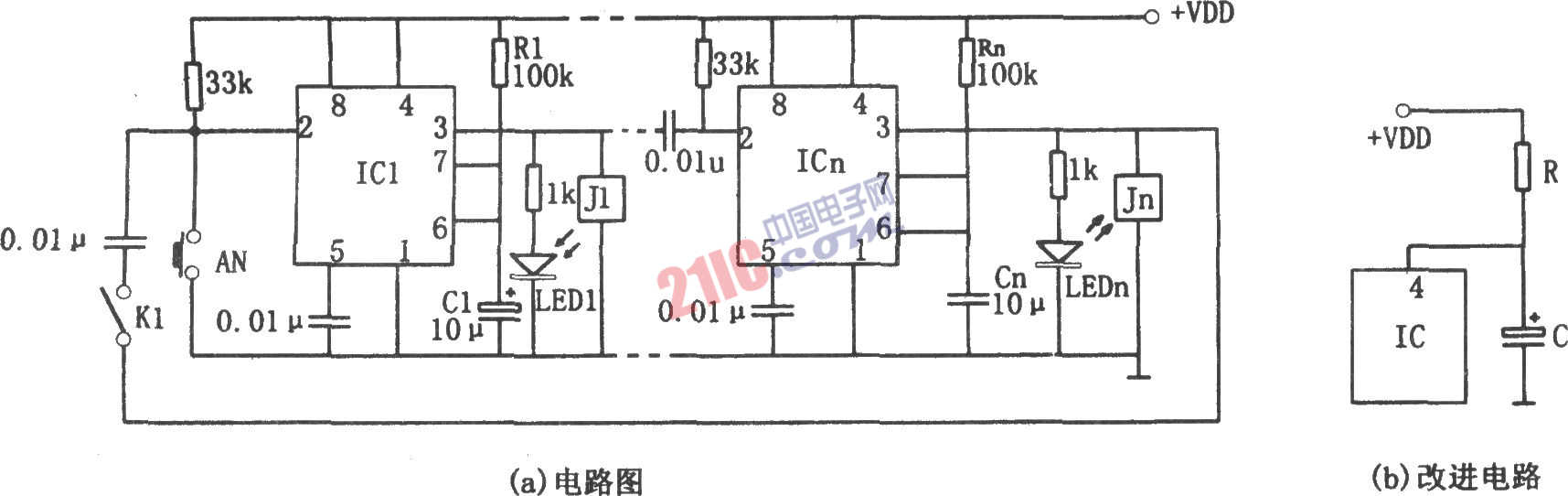

如圖所示為多路溫度測試電路。該測試電路主要由以555為核心構成的單穩延時電路組成。當按下按鈕AN時，IC1(555)因②腳為低電平而發生置位，③腳輸出的高電平使繼電器J1吸合，相應將該通道的熱電偶接通。同時，發光管LED1點亮。且電容C1通過R1進行充電，當C1上電壓充至使⑥腳電位達到2/3VDD時，555發生復位，③腳輸出的低電平經后面0.01μF電容耦合后使IC2②腳呈低電平，IC2發生置位。輸出電平相應接通第二路熱電偶，重復上述過程，這樣依次觸發，實現多路溫度測試。電路中若閉合開關K1，則可進行循環檢測，且每級的測量時間(延遲時間)即為td=1.1R1C1，圖示參數對應的延時約為1秒。在進行測量的同時，發光二極管點亮，以進行檢測指示。對電路圖，當開機通電時，可能出現幾只發光二極管LED同時閃爍現象，為此，可采用如圖所示的改進電路。在接入R、C網絡后，當開機時，由于C上電壓不能突變，使555(Ic)的復位端(④腳)處于強制復位狀態，③腳輸出低電平，隨著電容C充電的進行，④腳電位逐漸升高，當④腳電位升高至高電平時，各級Ic均處于等待定時狀態，從而提高了電路測試的準確性。本電路用于在對多路溫度測試時，切換對應通道的熱電偶。
