在 Arduino 調試環境中使用 NUCODE NU40 DK 的入門指南

一份詳細的指南，教您如何使用 Arduino IDE 安裝 NU40 開發套件——從啟動加載程序到創建“ blinky ”程序僅需幾分鐘。

簡介

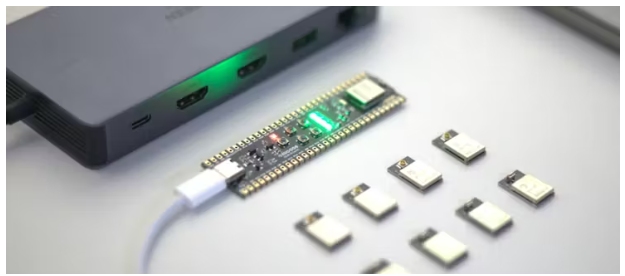

NU40 DK 是一款基于 Nordic nRF52840 系統芯片開發的開發套件，由 NUCODE 公司設計并制造。NUCODE 是一家位于韓國首爾的 Nordic 半導體授權第三方合作伙伴。

無論您是在為藍牙低功耗傳感器節點進行原型設計，還是在打造低功耗物聯網設備，亦或是首次探索 nRF52840 的功能，將 NU40 DK 與 Arduino IDE 配合使用，能讓您從拆包到運行代碼的過程實現最快捷的過渡。

本指南將引導您完成整個設置流程。

你需要的物品

- NU40 DK(NUCODE nRF52840 開發套件)

- USB 數據線：USB-C 接口(隨 DK 產品附帶)

- PC(Windows / macOS / Linux)系統

- Arduino 軟件開發環境(版本 1.6.12 或更高版本)

- (可選)nRF 連接桌面版

- 通過編程器進行引導加載程序的閃存操作

步驟 1：啟動器閃存操作(首次使用用戶可跳過)

注意：如果您剛剛購買了 NU40 DK 設備，那么其啟動加載程序已經預先安裝好了。您可以直接跳至步驟 2。

注意：如果您剛剛購買了 NU40 DK 設備，那么其啟動加載程序已經預先安裝好了。您可以直接跳至步驟 2。

對于那些需要重新刷新啟動加載程序的用戶(例如，在進行固件恢復或自定義構建之后)：

?從 NUCODE 資源頁面下載預構建的引導加載程序十六進制文件。

?點擊“nRF Connect for Desktop” → 選擇“程序員”。

?通過 USB 線將您的 NU40 DK 連接起來。

?加載已下載的.hex 文件。

?點擊“寫”即可啟動。

步驟2：Arduino 軟件開發環境設置

2-1.安裝 Arduino 開發環境

從 arduino.cc 網站下載并安裝 Arduino 開發環境(版本 1.6.12 或更高版本)。

2 - 2.添加 NUCODE 板載管理器網址

?打開 Arduino 軟件開發環境。

?點擊“文件”選項卡，然后選擇“偏好設置”(在 macOS 系統中：點擊“Arduino IDE”后選擇“設置”)。

?點擊“確定”。

?重新啟動 Arduino 軟件開發環境。

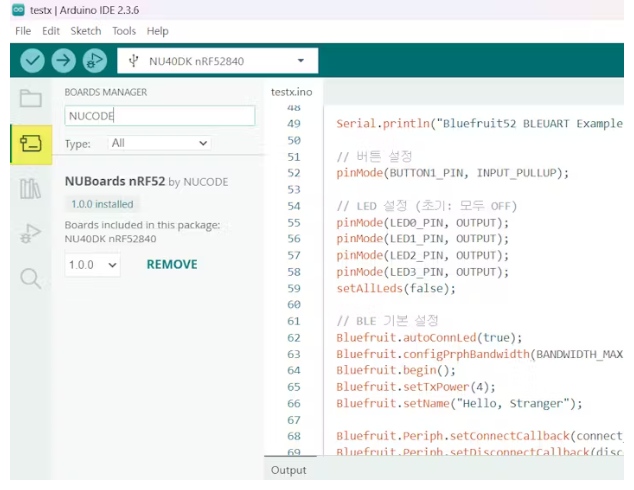

2 - 3.安裝 NUCODE nRF52 操作系統基礎軟件包

?點擊“工具”選項卡，然后選擇“板子”子菜單中的“板子管理器”。

?搜索“NUBoards”。

?找到“NUBoards nRF52 由 NUCODE 提供”并點擊“安裝”。

?等待安裝完成。這將下載 NUCODE nRF52 板載支持包(BSP)，其中包含了您所需的所有核心庫、變體和工具鏈。

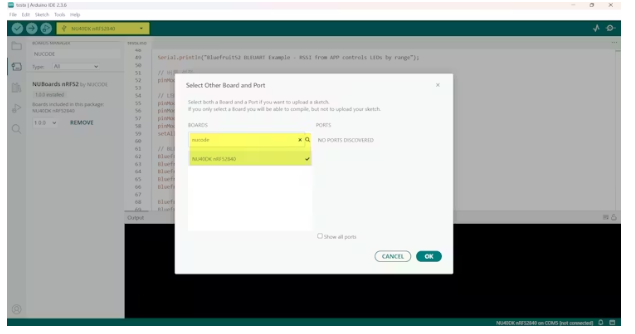

步驟3：選擇您的電路板

?點擊“工具”→“板卡”→“NUBoards nRF52”。

?選擇 NUCODE NU40 DK(nRF52840)。

?請確保在“工具”菜單下的“端口”選項中也選中了正確的端口。

步驟4：運行您的第一個示例

?點擊“文件”選項卡，然后選擇“示例”。

?瀏覽位于 NUCODE BSP 下面提供的示例。

?選擇一個——“布林基”總是個不錯的開頭。

?點擊“上傳”。

就這樣了。您正在在 NU40 DK 上運行代碼。

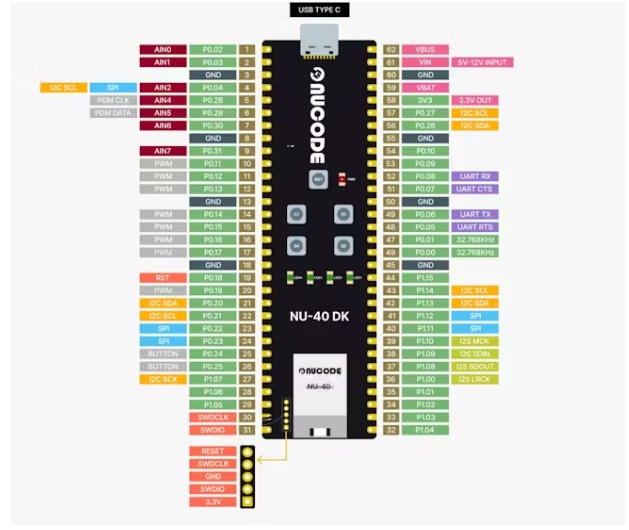

引腳分配

NU40 DK 通過清晰標注的接頭展示了 nRF52840 的全部 GPIO 功能。請參考產品文檔中包含的 NU40 DK 接口圖，以獲取詳細的引腳與功能的對應關系，包括：

?數字輸入/輸出

?模擬輸入(模數轉換器)

?SPI / I2C / UART

?脈寬調制(Pulse Width Modulation)

?NFC(近場通信)

?PDM(用于麥克風/音頻輸入)

版權與開源

以下的庫已被集成：

?FreeRTOS — 實時操作系統

?LittleFS — 內部文件系統

?nrfx — 瑞典外設驅動程序

?TinyUSB — USB 協議棧

本文編譯自hackster.io
