我車上的 HVAC(車內空氣循環)模式在啟動時默認狀態下是不會開啟的。在我所駕駛的這個地區的路況下，由于外界空氣質量不佳，我大部分時間都需要開啟這種循環模式，而我之前的其他車在這種情況下是默認會開啟這一功能的(無需手動操作)。即便我具備了價值 1000 多美元的品牌專用車輛通信接口(VCI)工具的知識和使用權限，也無法為我的車配置這一功能。因此，如果無法通過軟件進行配置，我就只能通過硬件來進行操作了。

想法

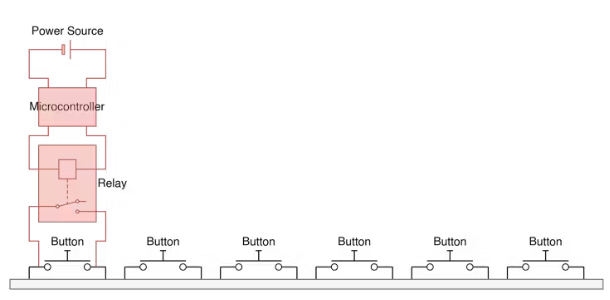

這個想法是在我之前的一個項目(智能手表汽車遙控器)基礎上的延續。在那個項目中，一個簡單的繼電器就可以用來模擬“按下按鈕”(也就是完成電路連接)的動作。我所需要的就是一個電源、一個微控制器以及一個能連接到現有汽車控制臺按鈕電路上的繼電器。

邏輯

?當我啟動汽車時，電力就會供給到微控制器上。

?當微控制器接通電源后，稍等片刻，然后按下繼電器開關(按下按鈕)一次(正常人手指按下約 100 至 200 毫秒)并松開。

?此后，在微控制器持續通電的整個期間(直至車輛/電源被關閉)，無需再進行任何操作。

?當汽車再次通電時，也要遵循同樣的操作流程。

使用 ESP-01/ESP-01S 的原型機

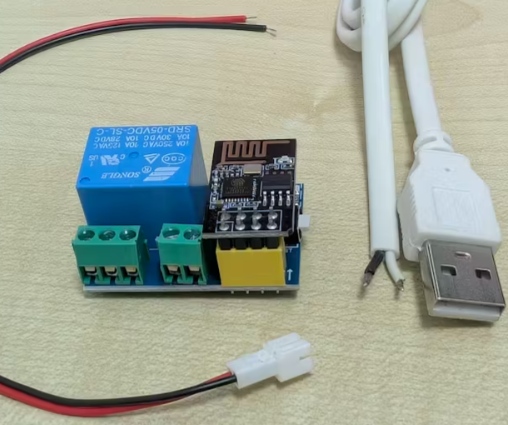

我的研究最終選擇了市場上最簡單的選項之一——ESP-01/ESP-01S 中繼模塊，這是一個整體結構相對緊湊的裝置，集微控制器和繼電器于一體(幾乎無需焊接)。只要為其提供 5 伏直流電源(例如來自我車載手機充電器的 USB-A 接口)，我就能通過簡單的代碼草圖來控制電路(注意：ESP-01/ESP-01S 需要單獨取出并使用編程器進行編程)。將一個 JST 2 針連接器(輸出端)用作與控制臺按鈕的連接接口。

汽車控制臺的準備工作

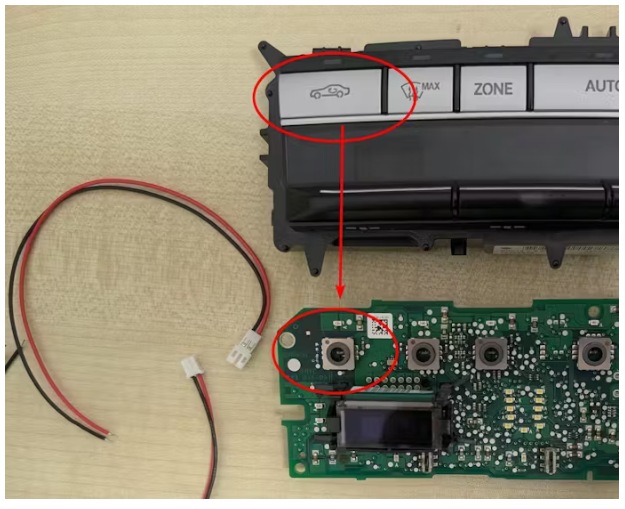

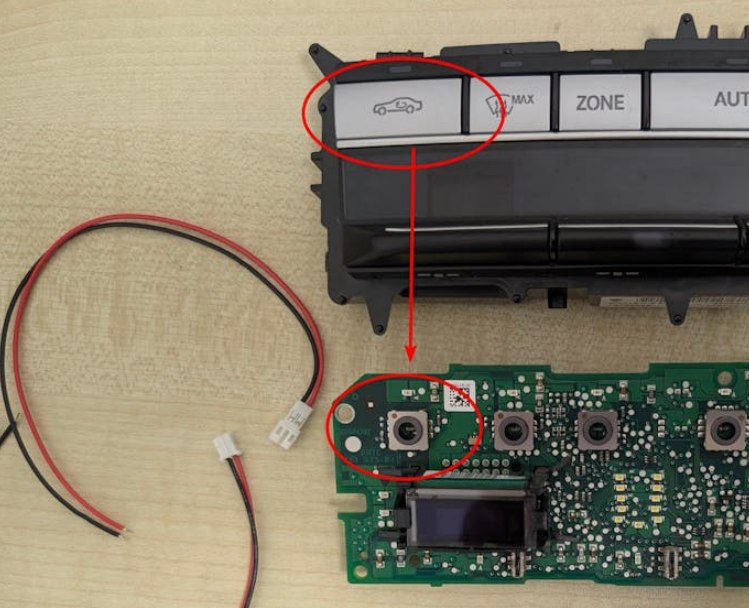

拆開按鈕控制面板后，我需要找到循環再利用按鈕及其引腳以便“固定”住它們。我根據在網上找到的按鈕電路圖，用一個 JST 2 引腳連接器將引腳固定好(此時極性無關緊要)，然后將電線穿過現有的 PCB 孔(幸運的是無需鉆孔!)

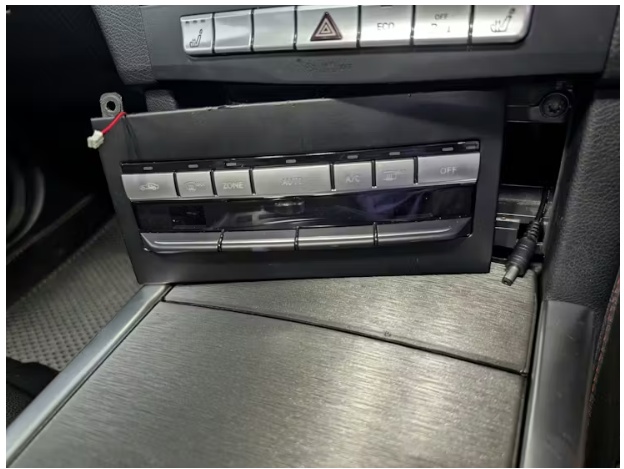

接下來，我還得從汽車上獲取 12 伏直流電源，而這種電源只有在汽車啟動時才會出現。我通過一個標準的 5.5 毫米直流插頭接入了汽車點煙器插座的線路(這里沒有提供詳細的圖片)。

降壓 12 伏直流電至 5 伏直流電

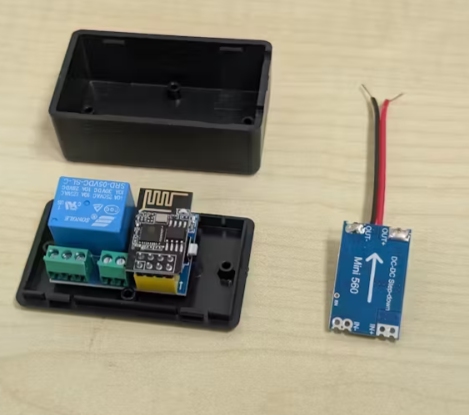

汽車提供的直流電源電壓范圍在 12 至 14 伏之間，需要將其降至固定的 5 伏。我使用了一臺 Mini560 來提供固定的 5 伏輸出。然而，這增加了這個項目的整體物理尺寸，現在它只能裝入一個 61x36x25 毫米的電子封裝盒中。

目前，該項目基本已經準備就緒可以進行安裝了(只是缺少連接到 Mini560 電源輸入端的直流筒形插頭接口，以及需要在機箱內部鉆孔)，但有幾個方面我不太滿意：

?該裝置的整體尺寸(61x36x25 毫米)相當大，可能不太容易安裝在汽車控制臺后面。其中繼器和 Mini560 是最大的部件。

?中繼切換過程聲音較大/噪音很大(盡管有些人可能會認為這種可聽見的反饋?zhàn)C明了其正在正常運行)

?ESP-01/ESP-01S 對于這個項目來說太過復雜了(我并不需要這個板子的 WiFi/藍牙功能)

?這種繼電器對于此用途來說有些過于復雜了(通常在處理較大電流的電路時才會用到這種繼電器)。

最終產品采用 ATTiny85(USB-C 接口)設計。

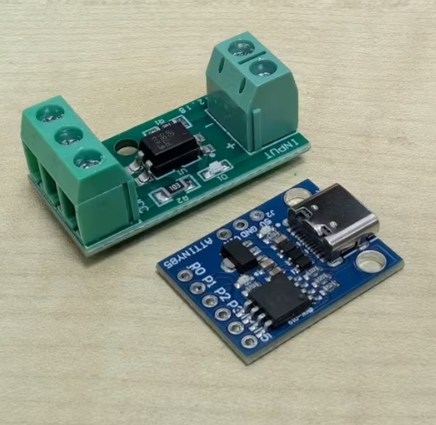

我知道我得縮小繼電器和 Mini360 的尺寸。進一步的研究讓我決定采用光耦合器來進行開關操作，并將微控制器更換為 Digispark ATTiny85(USB-C)的仿制品。

優點：

?整體尺寸極小——42x22x12 毫米。

?Digispark ATTiny85 內置了一個 78L05 電壓調節器，能夠處理 12 伏直流電源輸入——無需額外的降壓轉換器。除此之外，它也可以通過 5 伏電源(來自手機充電器的 USB-A 接口)供電。

?Digispark ATTiny85 配備了一個用于編程的 USB-C 接口(無需額外的編程器)。

?在這種應用場景中，光電耦合器是處理開關操作的理想選擇，相較于任何類型的繼電器(包括復位繼電器和固態繼電器)而言都是如此。

?切換時沒有“咔噠”聲(對某些人來說可能是個缺點)。

缺點：

?光電耦合器具有極性敏感性，請注意將“鉤狀”部分連接到控制按鈕上。

?Digispark ATTiny85 模塊自帶一個啟動加載程序，默認情況下會將啟動時間延遲 6 到 8 秒。(對于我的使用場景而言，我不介意這種延遲，但代碼需要稍作修改)

?所需的焊接工序比 ESP-01/ESP-01S 要多。

?迪吉斯帕克 ATTiny85 在進行編程設置時比較復雜(已廢棄的庫/核心文件)

預演;試運行

最終連接：

DC 接口插頭通過焊接方式連接到了 ATTiny85 的 VCC 和 GND 引腳上。

將 ATTiny85 的 P1 和 GND 端子通過白色 26AWG 線材焊接到光電耦合器的輸入端正負極(J1)上。

將 JST 連接器焊接到光耦合器的“輸出”和“地”端子上(編號為 J2)

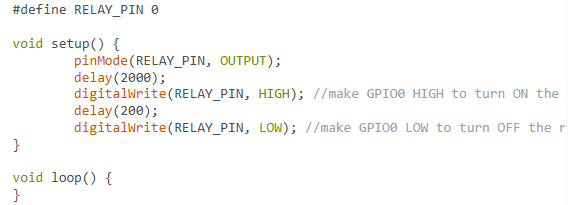

代碼
