最近，在我之前的一段視頻中，我向您展示了一個基于圓形顯示屏、使用 ESP32 微控制器和 Adafruit GFX 庫的復古 VU 表項目。當時，VU 表是通過庫函數繪制出來的，但代碼仍然相對復雜，您可以在那段視頻中看到結果。

在這個項目中，我還將向您展示一種制作復古 VU 表的方法，不過這次我們將使用 LVGL，這是一個免費且開源的庫，它能讓您為任何供應商的任何微控制器在任何平臺上創建圖形用戶界面，并且還有 Squareline 工作室的 UI 編輯器，可讓您快速、輕松地為嵌入式設備設計和開發美觀的用戶界面。使用這兩個工具的結果馬上就能顯現出來，這些 VU 表非常逼真，而且代碼也更加簡潔、靈活。

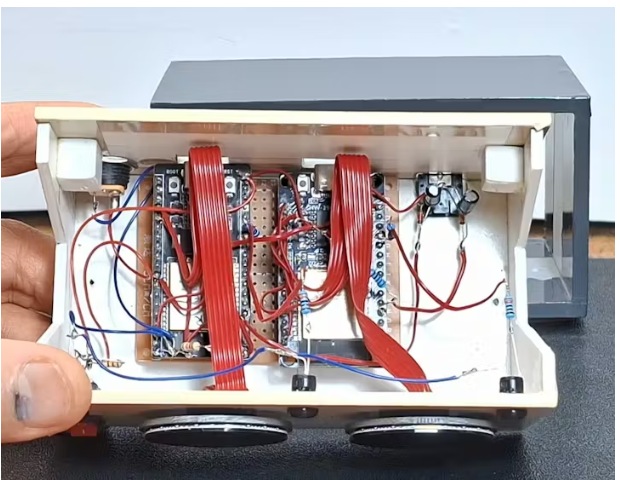

硬件部分與之前提到的項目完全相同，僅由一些價格低廉的組件構成：

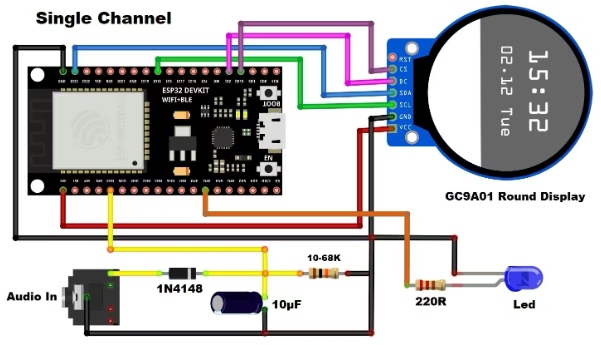

這些二極管與輸入端的電容器共同構成了所謂的“包絡跟隨器”電路，該電路將適合進一步處理的信號傳輸至微控制器的輸入端。峰值計的指示燈通過適當?shù)南蘖麟娮柽B接，而顯示屏則通過 SPI 接口連接。

該項目由 PCBWay 公司贊助。從概念設計到實際生產，PCBWay 為全球創新者提供前沿的電子設計解決方案，涵蓋硬件設計、軟件開發、機械設計、產品測試及認證等方面。PCBWay 工程團隊由在電子、嵌入式系統和產品開發領域經驗豐富的工程師組成。他們成功完成了涵蓋醫療設備、工業自動化、消費電子、智能家居和物聯網等多個行業的數百個項目。

至于代碼，它通常由兩部分組成：使用 SquareLine Studio 生成的用戶界面文件，以及使用 LVGL 庫來“管理”這些文件的基本.ino 代碼。

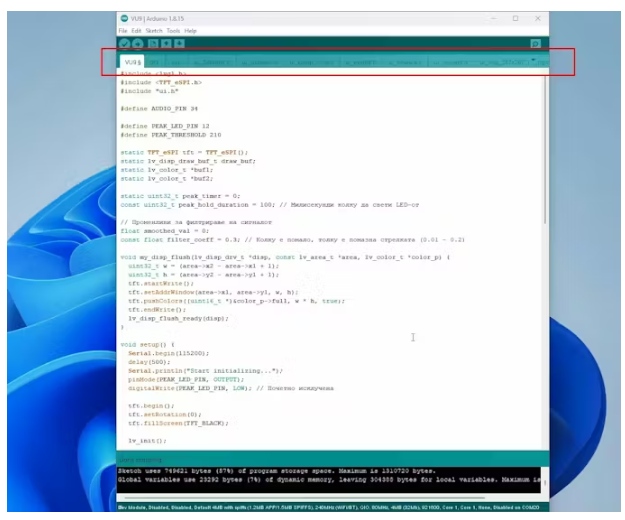

簡要說明一下，我正在使用的 Arduino IDE 版本是 1.8.16，ESP32 核心版本是 2.0.14，以及 LVGL 庫版本是 。8.3.11. 包含代碼文件的文件夾的名稱應與代碼文件內部的.ino 文件的名稱相同?，F(xiàn)在我們只需運行這個.ino 文件，然后編譯并上傳代碼。我們直接在這個文件中進行基本設置。

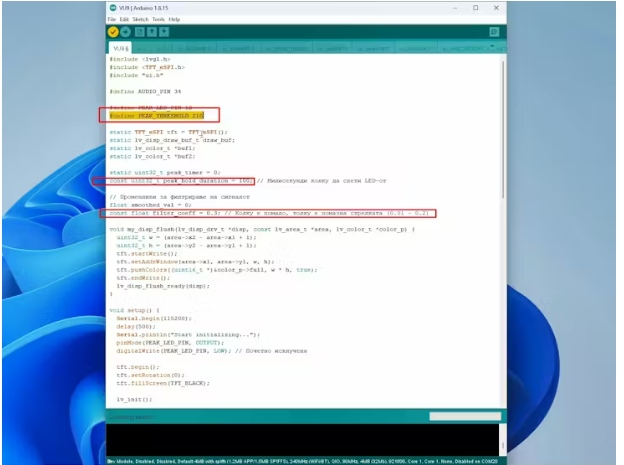

代碼中有一個部分，你可以在此處更改峰值指示燈開啟的值，以及激活指示燈的持續時間、箭頭的反應方式，以及輸入的靈敏度。兩個通道的代碼是相同的。順便說一下，我們還可以通過一個立體音旋鈕以簡單的方式調整輸入靈敏度。

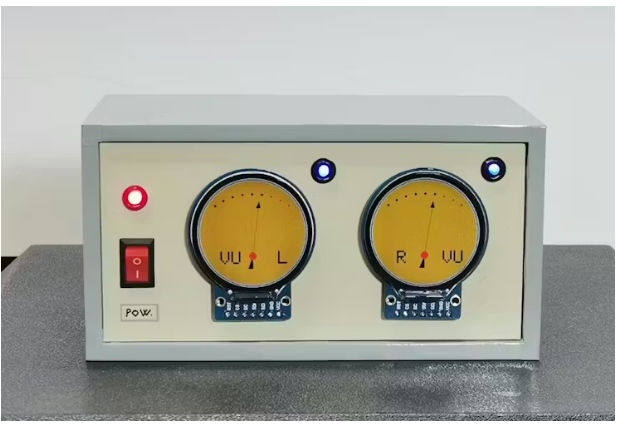

現在讓我們來看看該設備在實際環境中的反應情況。在開啟電壓指示器后，它會立即開始工作，并且箭頭會隨著輸入音頻信號的強度而移動。如果該信號超過了預先設定的限值，峰值指示燈就會亮起。正如我之前所說，箭頭移動的速度和方式可以在代碼中進行更改。

最后，給出一個簡短的總結。該項目是對經典模擬 VU 表的一種現代創新設計，它采用了強大的 ESP32 微控制器和圓形 TFT 顯示屏，以實現具有現代精度的復古外觀。借助 LVGL 庫和 SquareLine Studio，我創建了一個不僅實用而且在美學上能豐富任何音頻系統的可視化效果。
