隨著智能家居的普及，浴霸已從單一照明取暖設備，演變成集取暖、換氣、照明、殺菌、智能溫控于一體的功能集成性電器。浴霸風機作為換氣系統的核心，能快速排出濕氣、濁氣，維持室內空氣干爽清新，有效提升用戶體驗感。

早期浴霸風機多采用異步電機。為滿足現代消費者對低噪音、高能效、大風量及強排風的需求，搭載BLDC無刷直流電機的方案正迅速替代傳統異步電機方案，成為各品牌新品的核心配置。

針對BLDC浴霸風機應用，極海推出G32M3101無感FOC控制方案。該方案不僅具備低噪音、轉速穩定、平滑正反轉、高精度無級調速等特點，更具性價比，相比市場同類方案，可幫助客戶降低約10~20%的整體成本。

基于極海G32M3101的浴霸風機應用

基于高集成度 G32M3101 電機控制 SoC開發的浴霸風機，主控芯片搭載 Arm® Cortex®-M0+ 內核，主頻達 64MHz，并配置 64KB Flash 與 8KB SRAM。應用采用無感FOC矢量控制算法，利用PID控制器對參考速度和實際速度進行閉環調節，輸出電流向量大小，通過估算器實現對轉子位置及速度的精準獲取。

基于極海G32M3101的浴霸風機應用

電機驅動層部分算法展示

方案優勢：

? 單芯片方案：G32M3101集成MCU、LDO及3P+3N預驅，內置運放及比較器，顯著簡化外圍電路，降低系統復雜度與BOM成本，可做成小板方式插入主板，縮小PCB面積；

? 無感FOC矢量控制：具有極低電磁噪聲，有效降低系統噪聲分貝，提升用戶使用體驗；

? 優化啟動算法：100%啟動成功率，0~1800rpm全轉速運行平穩；

? 靈活動態響應：加減速響應快，支持靈活正反轉切換，檔位切換絲滑平順；

? 豐富調速接口：支持USART、PWM、VSP多種調速方式，具備故障指示及一鍵關停功能；

? 寬電壓兼容：支持12V～30V DC寬電壓輸入（兼容12V/24V），滿足20~60W功率需求；

? 靈活參數配置：支持用戶修改參數及優化應用層算法，快速適配實際項目；

? 多重保護機制：具備過/欠壓、軟/硬件過流、堵風口、堵轉等保護功能，確保設備安全運行；

? 低成本開發：采用低成本P/N MOSFET，大大降低系統成本；

? 行業大客戶批量成功案例，性能穩定可靠。

基于G32M3101的浴霸風機應用框圖

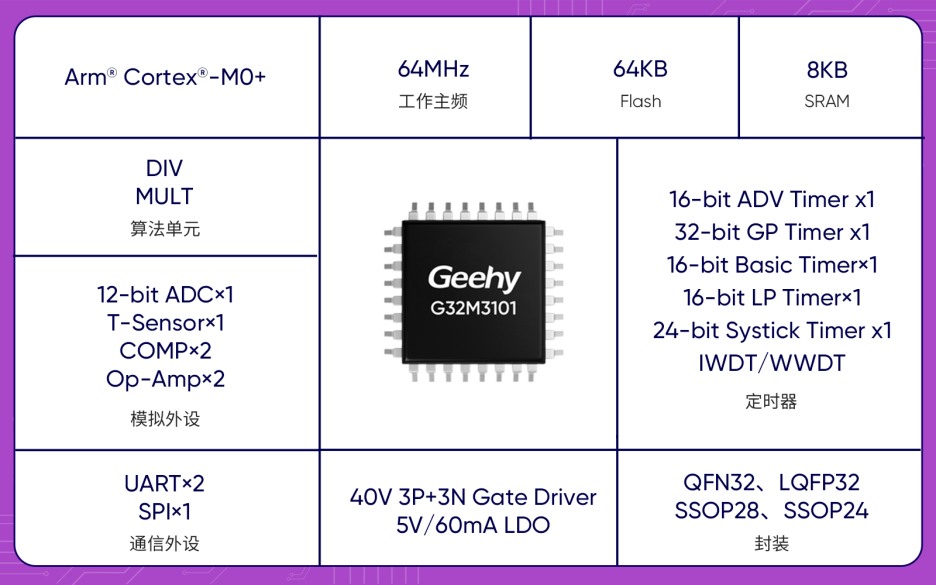

G32M3101電機控制SoC介紹

? 高效運行性能：基于Cortex-M0+@64MHz，內置DIV/MULT算法單元加速，可高效實現有感/無感FOC算法控制；

? 高集成設計：采用“MCU+Gate Driver+LDO”三合一單芯片方案；

? 高速運算ADC：配備最大2MSPS采樣率的12-bit高精度 ADC，支持DMA模式；

? 豐富的模擬外設：內置2個運算放大器（OP-Amp）、2個可編程模擬比較器（COMP），可提供8通道PWM輸出，支持死區生成和剎車輸入等功能，完美適配浴霸風機控制應用；

? 靈活的封裝選擇：提供QFN32、LQFP32、SSOP28/24多種封裝形式，滿足不同產品應用需求。

基于極海G32M3101的浴霸風機應用，憑借高集成SoC架構與先進的自研電機核心算法，支持客戶通過參數配置或算法微調，靈活應對不同電機與使用場景的差異化需求。同時，極海配套提供G32M3101電機通用評估板，可助力工程師直觀了解芯片性能，快速上手、高效完成開發調試與算法移植測試。

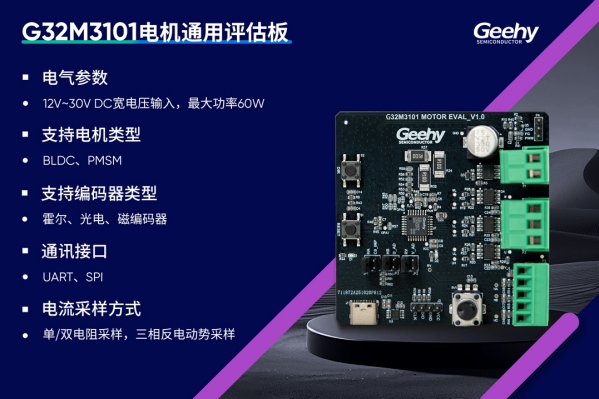

G32M3101電機通用評估板

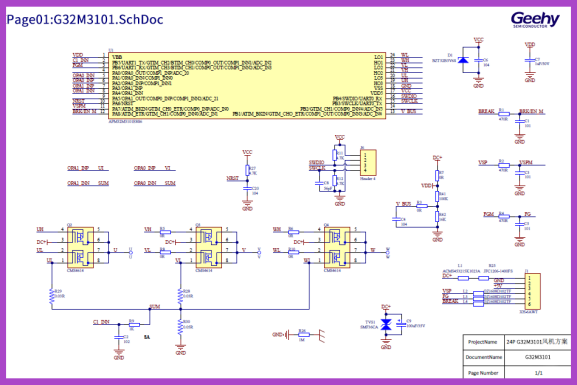

基于G32M3101浴霸風機應用原理圖

客戶方案板
