摘要

本文聚焦Pierce架構晶體振蕩器的臨界跨導，闡述其物理內涵，并通過嚴格、逐步的推導過程幫助讀者準確理解其本質。

引言

晶體振蕩器是電子系統中實現精確計時的關鍵器件，大多數工程師都熟悉其基本原理。設計中廣泛使用臨界跨導和最優跨導的計算公式，但這些公式究竟從何而來，卻很少被深入討論。本文旨在揭示這些公式背后的推理過程。文章將從晶體的阻抗、Pierce振蕩器拓?fù)浣Y(jié)構等基本概念入手，結合振蕩器反饋策略，逐步進行推導。通過循序漸進的電路分析，本文將說明這些公式是如何得出的，從而幫助讀者不僅掌握公式本身，而且真正理解其來源和重要性。

設置頻率

晶振是一種由石英制成的小型元件，其工作原理基于壓電效應：當施加電場時，晶體會產生機械振動；反之，當受到機械應力時，晶體會產生電響應。晶振的電氣行為可以用圖1所示的電路模型來描述。

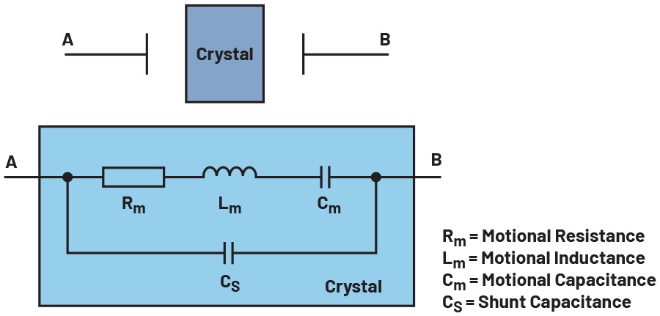

圖1.石英晶振等效電氣模型

晶振本身可在如下特定頻率下表現出串聯諧振：

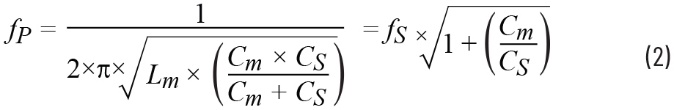

而在并聯模式下，它也會在如下特定頻率下表現出反諧振：

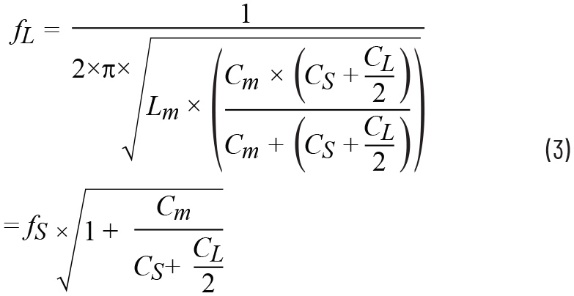

將一個額外電容CL與晶振并聯時，晶振受到負載作用，其振蕩頻率變?yōu)椋?

通常，Cm ? CS，這意味著串聯諧振頻率與并聯諧振頻率（fS和fP）非常接近。有趣的是，負載狀態下的振蕩頻率總是介于fS和fP之間。

Pierce配置（圖2）是一種廣泛使用的晶體振蕩器拓?fù)浣Y(jié)構。

圖2.Pierce振蕩器電路

電阻RF將反相器偏置到其線性工作區，從而設置直流工作點，而不會顯著影響交流環路行為。對于交流分析，其影響可以忽略不計，故不予考慮。在本文中，反相器用理想跨導(Gm)來建模。

振蕩器系列：正反饋與負阻

諧波振蕩器主要分為兩類：正反饋振蕩器和負阻振蕩器。

正反饋振蕩器的工作原理是將一部分輸出信號以恰當?shù)姆群拖辔环答伒捷斎攵耍詽M足Barkhausen穩定性判據：

其中，A為增益，B為反饋傳遞函數。這種方法通常用在增益和反饋路徑明確界定的場合，例如文氏電橋或環形振蕩器。

負阻振蕩器則通過抵消電路中阻性（有耗）元件產生的能量損耗，實現能量在電抗性元件之間的自由傳遞。振蕩的條件變?yōu)椋?

當存在諧振器時，例如LC諧振電路或晶體，這一視角會更為直觀。常見的例子有Hartley、Colpitts和Clapp振蕩器。

這兩種方法盡管在概念上有所不同，并依賴于不同的分析視角，但描述的是相同的物理現象。

臨界Gm在晶體振蕩器中的重要性

在晶體振蕩器電路的關鍵設計參數中，跨導起著核心作用。如果Gm太低，振蕩器將無法起振。這種故障既隱蔽又讓人頭疼。為了確?？煽康仄鹫?，Gm必須超過一個閾值，即臨界Gm。

經驗法則的陷阱

有時我們會看到一個用于估算臨界跨導的簡化表達式：

此近似公式大致源于Barkhausen判據和諧振行為。對于串聯諧振，晶振的阻抗簡化為Z ≈ Rm（忽略CS），環路增益近似為A × B = Gm × Rm > 1。然而，此模型未能準確反映Pierce振蕩器的拓?fù)浣Y(jié)構，導致所得結果不僅錯誤，甚至與預期行為背道而馳。如后文所示，提高Rm實際上要求Gm隨之提升。

產生負阻

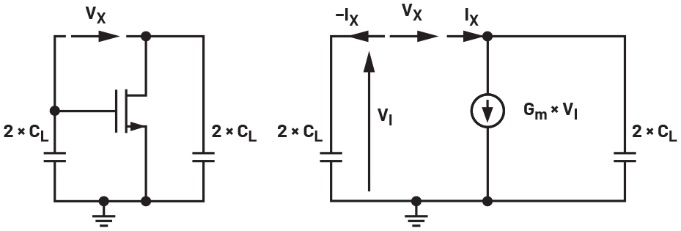

如前所述，由于電路包含諧振器，因此負阻方法是更合適的分析方法。產生負阻的一種簡單方法是查看拓?fù)涞妮斎胱杩?，如圖3所示。

圖3.產生負阻

計算VX處的動態阻抗，驗證其具有如下形式：

這就產生了一個負阻，其值等于

晶振所看到的交流電路等效于圖4所示電路。

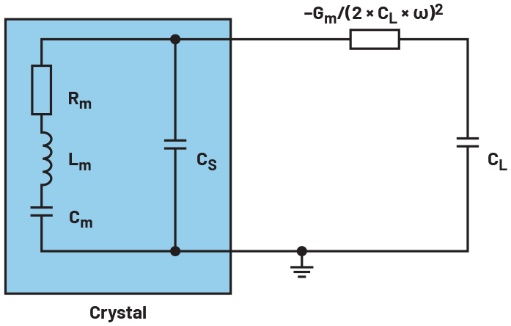

圖4.等效電路

若僅考慮動態支路（假設CS可忽略不計），則實現振蕩的條件為Gm > 4 × Rm × (CL × ω)2。

傳統方法

一種簡便的方法是將分流電容視為晶振阻抗Zx的一部分（見圖5）。

圖5.晶振的阻抗

使用基本阻抗變換可得出：

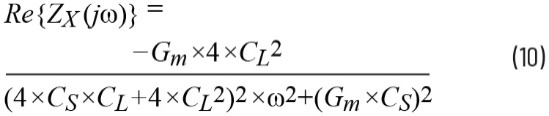

該阻抗的實部可表示為：

為了抵消阻性損耗，負阻必須等于動態電阻：

由此得到如下二次方程：

通過計算判別式Δ，我們就能確定是否存在實數解(∈?)。

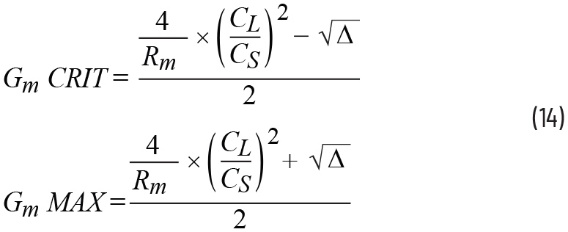

如果判別式Δ為負，則系統沒有實數解。如果Δ為正，則方程有兩個滿足條件的Gm值，這兩個值之間的任何數值都可能導致系統發生振蕩。下限稱為臨界跨導Gm_CRIT，這是起振所需的最小值。上限稱為最大跨導Gm_MAX，超過此值即無法維持穩定振蕩。精確值可利用數值求解器確定。

求解這個條件：

可確定最優跨導，此時晶振阻抗的負實部取得最大值。結果得到如下表達式：

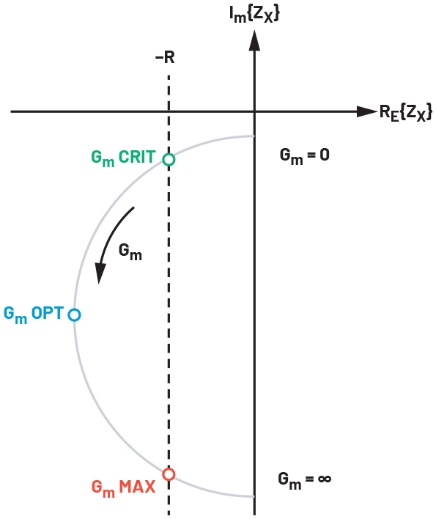

當Gm從0增大到+∞時，晶振阻抗在復平面上演變。這一演變過程展示了從臨界Gm，經過最優Gm，直到最大Gm的轉變。在此范圍之外，損耗得不到補償，系統無法維持振蕩（見圖6）。

圖6.復平面中的阻抗

我們主要關注的值通常是Gm_CRIT。假設Gm × C 2 ? 4 × (C × C + C 2)2 × ω2，則阻抗Z可近似為：

這種簡化有時稱為“小Gm近似”。其物理機制在于：晶振的品質因數非常高（通常在10,000至100,000量級），Rm很小，故相關損耗極小。因此，負阻抗電路(Gm)產生的影響應該極小。根據這一假設，臨界Gm可用更緊湊的形式表示：

彎路不枉，終得灼見

之前的方法將晶振視為一般阻抗，而沒有區分其電阻性和電抗性分量。還有一種替代方法，其推導過程稍長，但能帶來更深層次的洞察，并在實際應用中具有明顯優勢。

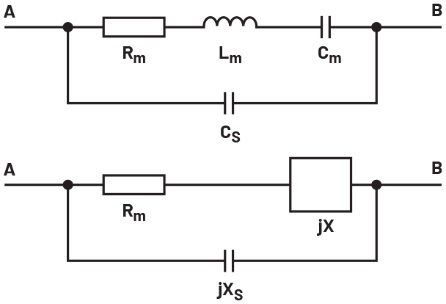

首先，對晶振的動態支路進行簡化處理，將其感性和容性元件合并為單一的電抗項X。為了保持符號的一致性，分流電容的電抗定義為jXS，其中XS = -1/(CS × ω)。

圖7.另一晶振模型

晶振的阻抗（A和B之間）可以寫成：

節點A和B之間的有效電阻對應于這些點上看到的阻抗的實部：

將晶振連接到負載電容后，電路示意圖如圖8所示。

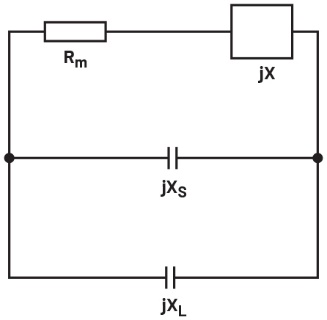

圖8.負載狀態下的另一晶振模型

在諧振狀態下，電抗性分量相互抵消，因此：

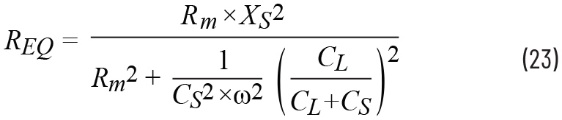

將此結果帶入之前的REQ方程可得：

上式可簡化為：

如果假設：

成立，則放大器處看到的晶振等效電阻可近似為：

此公式揭示了晶振內部功耗、動態電阻Rm和電容比CS/CL之間的定量關系。晶振存在最大允許功耗，超過此值會影響其長期可靠性?，F(xiàn)在可估算功耗有效值Prms = REQ × Irms2，以驗證振蕩器是否在安全驅動電平范圍內運行。

遺憾的是，REQ這一術語常被稱為等效串聯電阻(ESR)，其在振蕩器設計中的用法并不統一。在某些語境下，ESR指的是放大器所看到的有效電阻（即所謂的REQ）。在其他語境下，則表示動態電阻（電氣串聯電阻），代表晶振本身的固有損耗（即所謂的Rm）。更令人困惑的是，有些供應商將Rm標注為ESR，而某些文檔在計算臨界Gm時，又使用ESR指代Rm。通常，CS遠小于CL，因此Rm和REQ在數值上很接近。這或許可以解釋為什么二者之間的區別經常被忽略。希望這一澄清能幫助讀者區分二者，從而在計算起振條件、諧振頻率或估算驅動電平時，能夠選用最合適的值。

回到等效電路，振蕩器現在可用圖9所示電路來表示。

圖9.另一等效電路

同樣，為了維持振蕩，放大器所呈現的負阻必須抵消晶振所看到的等效電阻：

對公式26進行整理后，可得到與此前推導出的相同的臨界跨導表達式：

四倍法則

本質上，臨界Gm代表維持振蕩所需的精確數學閾值。它確保晶振中損失的能量恰好被放大器補償。然而，為了保證晶振在實際條件下可靠地起振，設計人員通常會刻意加大Gm。此舉考慮了Rm偏差、驅動電平依賴性和起振動態變化所帶來的影響。在實踐中，通常采用4倍安全系數，以確保系統在溫度變化、老化和工藝變化等條件下依然穩健可靠。

結語

本文闡釋了為什么臨界Gm對于晶體振蕩器的起振和穩定性至關重要。文中探討了它與Rm、CS和CL的依賴關系，指出了單純依賴1/Rm的常見陷阱，并提出了兩種相互補充的求解方法。每種方法都提供了獨特的洞見：一種方法能夠全面呈現系統的工作范圍，另一種方法則揭示了其與驅動電平之間的主要關系。理解這些原理有助于設計人員克服經驗法則的局限，轉而通過精確計算來確保系統在實際條件下可靠地起振并穩健地運行。

參考文獻

1.Marvin E. Frerking，“Crystal Oscillator Design and Temperature Compensation”，Litton Educational Publishing, Inc.，1978年。

2.Behzad Razavi，“The Crystal Oscillator”，IEEE Solid-State Circuits Magazine，第9卷，2017年6月。

3.Eric Vittoz、Marc Degrauwe和Serge Bitz，“High-Performance Crystal Oscillator Circuits:Theory and Application”，IEEE Journal of Solid-State Circuits，第23卷，1988年6月。
