以前，當電源工程師面對300W、400W的功率需求時，擺在面前的似乎只有一條路：放棄簡單可靠的反激拓?fù)洌D(zhuǎn)身投入LLC諧振拓?fù)涞摹皯驯А?。雖然LLC諧振拓?fù)渚哂懈咝?、高功率密度和低電磁干擾等顯著優點，但也存在若干缺點，比如更復雜的控制環路、更多的外圍器件、更棘手的磁件設計……為了功率等級，代價是成倍增加的開發難度。

如今，這個“中高功率必選LLC”的行業信條被正式打破——深耕高壓高能效功率轉換領域的知名公司Power Integrations（以下簡稱“PI”）用一項顛覆性技術重新定義了反激拓?fù)涞倪吔纾浣杖峦瞥龅?strong>TOPSwitchGaN?反激式IC系列產品將傳統反激拓?fù)?50W的功率上限一舉拓展至440W，旨在讓中高功率電源設計回歸簡潔。

從30億顆芯片到氮化鎵的融合

作為PI當家花旦產品之一，TOPSwitch自1994年首次推出以來，便成為了中小功率AC/DC電源設計中的一大主流方案。

“這顆將高壓MOSFET與低壓控制器集成于三引腳單片IC的芯片，目前已累計實現全球出貨超30億顆，平均每個普通家庭中就有兩顆TOPSwitch芯片應用于各類家電產品?！睋?jù)PI首席技術培訓師Jason Yan介紹，TOPSwitch憑借高集成度和易用性，長期占據家電、消費電子等領域的主流市場。而此次推出的TOPSwitchGaN系列，作為第七代TOPSwitch產品，更是在傳承經典架構優勢的基礎上，借助氮化鎵（GaN）技術的革新，實現了反激拓?fù)涔β蔬吔绲目缭绞酵黄啤?/span>

要知道，傳統反激電源往往受限于硅器件的性能瓶頸，功率上限長期被限制在250W以內，若超過這一功率就必須采用半橋或LLC諧振等更復雜的拓?fù)浣Y(jié)構。這不僅增加了設計難度，還推高了成本和體積。而TOPSwitchGaN的核心突破在于，它將PI成熟的PowiGaN技術與經典的TOPSwitch架構深度融合，并將800V耐壓的PowiGaN氮化鎵開關集成在IC內部，將反激變換器的功率范圍擴展至50W-440W，實現了從低功率到中高功率的無縫覆蓋，讓單端反激電路得以切入以往由LLC諧振拓?fù)渲鲗?dǎo)的應用領域。

新IC關鍵技術特性與性能優勢

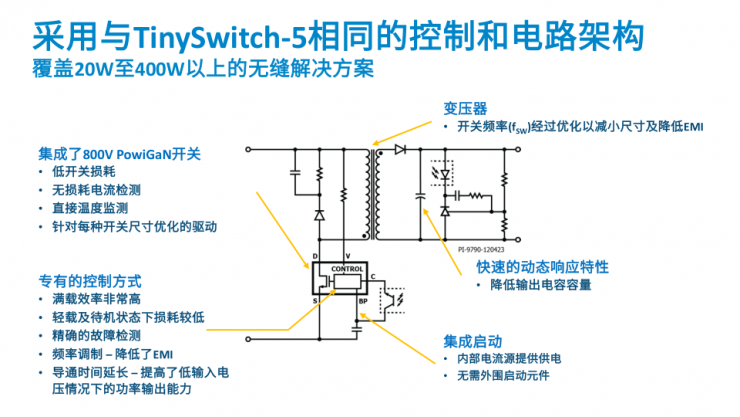

據了解，TOPSwitchGaN采用了與TinySwitch-5相同的控制和電路架構，實現了多項性能突破。

一是，功率與效率的雙重提升。得益于PowiGaN開關極低的導通損耗和開關損耗，該系列產品在10%-100%的全負載范圍內，效率變化小于1%，最高效率可達92.8%，即使在115V低壓輸入場景下，效率也能穩定在90%以上。這一特性徹底解決了LLC諧振拓?fù)湓谳p載時效率驟降的行業痛點，實現了全負載范圍內的高效穩定運行。不僅如此，產品空載功耗更是低于50mW，遠優于傳統反激IC 80-100mW的水平，在300mW輸入限制下可提供210mW的待機負載輸出，能夠輕松滿足歐盟ErP等嚴苛的能源法規要求，支持家電時鐘顯示、告警提示等更多待機功能。

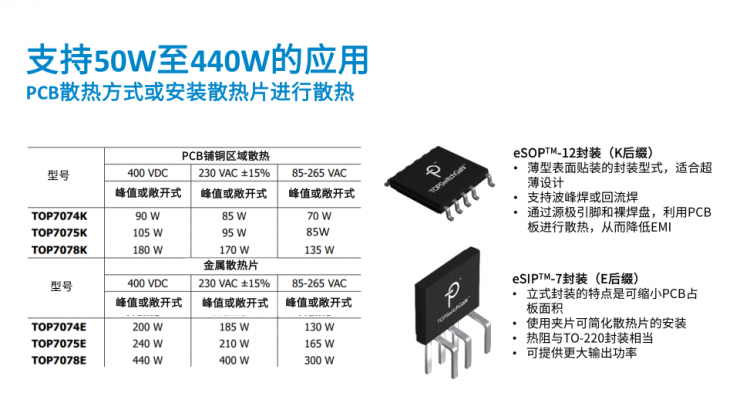

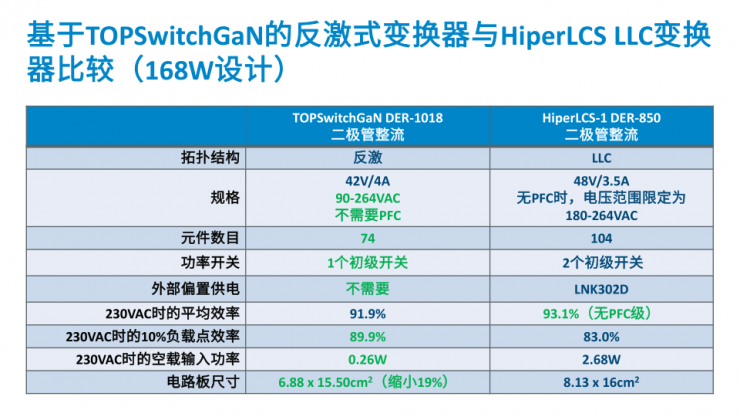

二是，系統設計與成本控制的全面優化。依托氮化鎵器件的低發熱特性，該系列在50W-200W功率段可實現無外置散熱片設計，僅通過PCB板散熱即可穩定工作，大幅降低了BOM成本和產品體積；而在300W-440W的高功率段，僅需簡單加裝散熱片即可滿足散熱需求。與LLC諧振方案相比，TOPSwitchGaN反激方案的元件數量從104個精簡至74個，且無需額外的前級PFC電路和輔助供電電源。這不僅簡化了設計流程，還使電路板尺寸縮小近20%，顯著提升了產品的可生產性和成本競爭力。此外，該系列與PI此前推出的TinySwitch-5 IC引腳兼容，便于客戶快速完成方案升級與替換，進一步縮短了設計周期。

三是，數字控制與精細調節的創新突破。TOPSwitchGaN沿用了TinySwitch-5的數字控制架構，其輸出電壓精度在單臺測試中可達±0.5%，批量生產時綜合調整精度優于±5%，這為某些應用場景提供了使用穩壓管替代TL431的低成本方案。而導通時間延長技術，則解決了低壓輸入時的滿載輸出問題，允許使用更小的輸入濾波電容。同時，150kHz的最高開關頻率在EMI與變壓器尺寸之間提供了設計權衡空間，給予工程師更多靈活性。另外，在動態響應方面，數字控制環路配合光耦反饋，實現了微安級控制電流，不僅響應速度快，還允許使用更小的輸出濾波電容。以上這些細節優化，共同構成了TOPSwitchGaN在系統層面的綜合優勢。

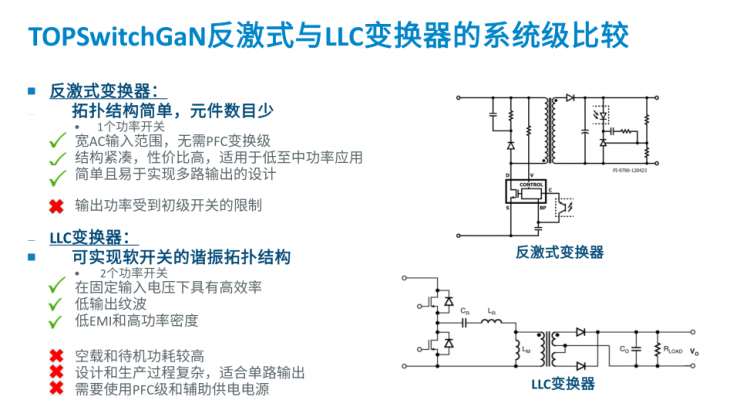

反激拓?fù)渑cLLC諧振拓?fù)涞牟町?/strong>
