升壓芯片是一種直流-直流（DC-DC）轉換器件，其核心功能是通過內部電路的閉環調節機制，將較低直流輸入電壓轉換為更高的穩定輸出電壓。

本文將從多個方面介紹一款無感升壓芯片納祥科技NX4004。

（一）NX4004芯片概述

NX4004是一款低噪聲，847KHz 固定頻率的電容式電壓倍增器。NX4004最小只需2.7V 的輸入電壓（1節鋰電池）即可提供5V 的固定輸出。

NX4004有恒頻率運行在各負載等級的特征，內置的軟啟動電路可防止啟動時的電流過沖；熱關機和電流限制電路可以讓芯片避免從VOUT 至地的短路。

高開關頻率的使用最大限度的縮小了芯片的面積，從而允許使用微小的陶瓷電容。關斷時，負載從輸入端斷開，并且靜態電流被降至1uA以下。

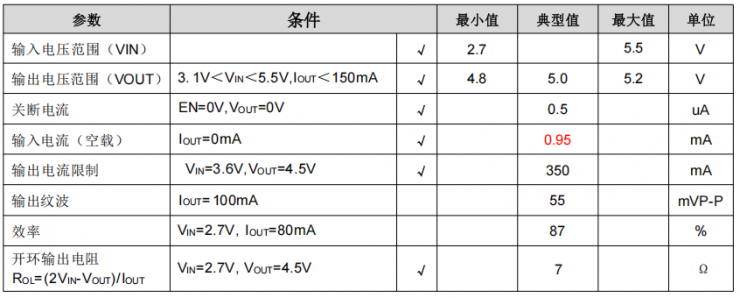

（二）NX4004主要特性

● 固定輸出電壓 5V（±3%）

● 輸入范圍：2.7V～5.0V

● 輸出電流：250mA

● 恒頻率運行在各負載等級

● 847KHz 恒定頻率，避開FM 干擾

● 從輸入端關斷負載

● 靜態電流<1uA

● 短路和過溫保護

● SOT23-26封裝

（三）NX4004芯片亮點

【低噪聲特性】

NX4004運用先進的電荷泵技術，通過優化內部電路設計實現超低本底噪聲，配合主動噪聲抑制機制，可顯著降低環境干擾對信號的影響。

【高效能方案】

NX4004采用緊湊型6引腳SOT23封裝設計，僅需極少外圍元件即可構建完整電荷泵電路。其高度集成的電路架構不僅減小了模塊體積，更有效減少能源浪費。

（四）NX4004應用領域

鑒于NX4004具有低噪聲、效率高等優點，因此已被廣泛應用于各種需要高效率、低噪聲的設備領域中——

?一節鋰電池至5V

?USB 端口驅動

?白光LED

?手持設備

?便攜式音箱
