具有 USB Power Delivery功率傳輸協議 及其可編程電源 (PPS) 功能的 USB Type-C? 越來越受歡迎，通過最大限度地提高電源適配器的效率并最大限度地減少手機端的充電損耗，從而縮短了充電時間。PPS 允許適配器通過與正在充電的設備進行通信來獲得可變的輸出電壓，從而優化充電條件。

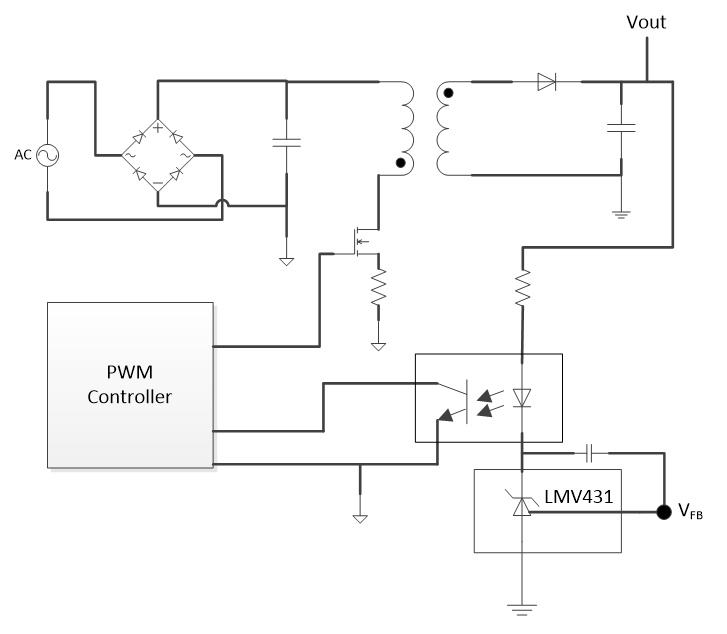

隔離式反激電源拓?fù)湟蚱涞统杀竞妥钌俚慕M件而在手機適配器中很受歡迎。圖 1 顯示了反激系統框圖。通常，主輸出電壓反饋電路包括一個光耦合器和一個并聯穩壓器，例如 TI 的 LMV431。

圖 1：適配器功率級

對于普通的USB PD適配器產品，輸出電壓范圍為3-20V。直接從輸出為并聯基準供電的一種簡單方法。選擇 LMV431 低壓/寬可調范圍 (1.24V/30V) 并聯穩壓器將有助于保持與 3.0V 較低輸出電壓的兼容性。移動適配器的常見固定輸出為 1A 時 5V，并且只需要兩個反饋電阻。但是，要?jiǎng)?chuàng)建 PPS 系統，TPL0102-100 可啟用可變輸出。

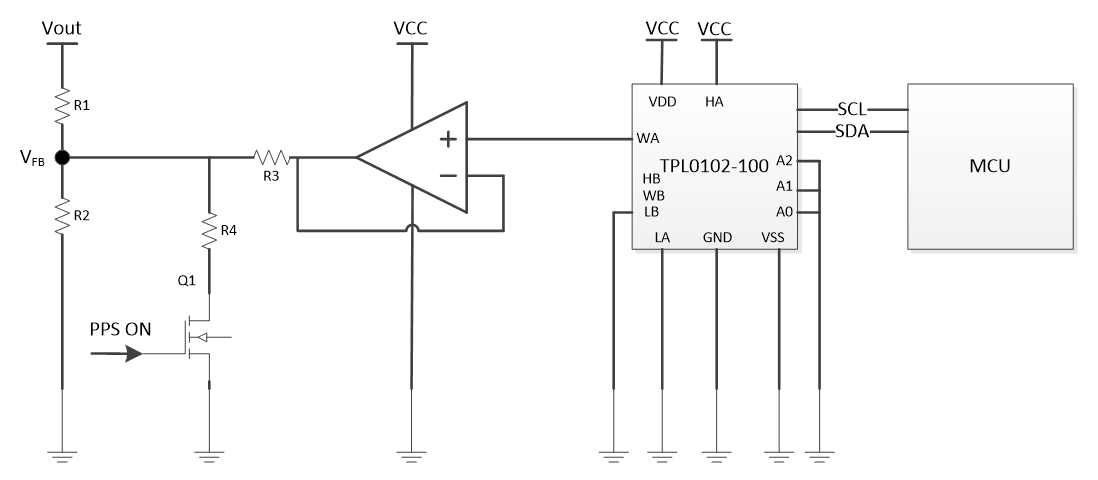

TPL0102 具有兩個線性錐度數字電位器 (DPOT)，具有 256 個游標位置和 100kΩ 的端到端電阻。TPL0102-100 具有兩個 256 抽頭數字電位器、一個與手機微控制器 (MCU) 通信的 I2C 接口和可存儲雨刷位置的非易失性存儲器。圖 2 顯示了分壓器模式下的 TPL0102-100，它帶有一個單位增益運算放大器緩沖器，以創建一個 8 位數模轉換器。電路的模擬輸出電壓由抽頭設置決定，通過 I2C 總線編程。單位增益緩沖運算放大器緩沖 TPL0102-100 的高阻抗輸出；否則分壓器輸出端的負載會影響輸出電壓。對于 PPS，您需要打開 Q1，小信號 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)。重要的是要記住 TPL0102-100 的默認值為 8E 用于雨刷；因此 MCU 需要啟動 TPL0102 雨刷器的值，以便在 PPS 開啟時，輸出電壓值仍為 5V。

圖 2：在適配器側實現 PPS

設計過程
如前所述，常見的移動適配器輸出為 1A 時的 5V。要開始設計 PPS 系統，您必須將 R1 和 R2 計算為默認的 5V 輸出。一旦 R1 和 R2 的值被鎖定，您就可以計算 R3 以獲得 PPS 系統所需的最小 20mV 步長。

理論上，公式 1 將最小階躍電壓表示為：

然后等式 2 計算 Vout 的輸出范圍：

VTPL0102 的范圍是從 0V 到 VCC。VFB 是選定的并聯穩壓器的參考電壓。對于 LMV431，VFB 為 1.24V。VCC 是運算放大器的電源，Vout 是適配器輸出電壓。

USB PD PPS 正變得越來越流行。以最少的元件和低成本將傳統適配器配置為 PPS 功能是一個挑戰，但通過一些額外的電路，移動適配器可以輕松實現最新 USB PD 技術中的 PPS 功能。
