教室用電數據采集系統的上位機軟件設計

游小榮，潘強，鐘茫

(常州紡織服裝職業技術學院機電工程系，江蘇常州213164)

摘要：為了實現教室用電數據采集系統，完成了基于Java平臺和B/S架構的教室用電實時數據采集及處理平臺的上位機軟件。該軟件包含節點PC端和中心服務器端兩部分。節點PC負責接收串口發送過來的教室用電參數，并負責發送數據至中心服務器；中心服務器用于實現對各客戶端發送過來的數據進行接收、處理、存儲、管理及顯示等。本上位機軟件界面友好，可通過表格和曲線兩種方式實時查看教室的用電情況。最后，經長時間運行測試發現該軟件具有良好的魯棒性。

關鍵詞：教室用電；數據采集；上位機軟件；B/S架構

0引言

當前，各個學校都非常重視節約型校園建設，然而校園“常明燈”、“常流水”等現象時常發生。學生、老師離開教室后，未能及時關燈、關風扇、關空調，導致了用電的極大浪費。學校除了從制度上進一步規范，以及加強管理人員素質以外,更重要的是應該有一套能在線監控各個教室的用電情況的系統，以達到精確定位的目的。目前，上位機軟件的設計可分為C/S架構和B/S架構，如使用了CGI技術和B/S架構實現了嵌入式Web服務器與現場設備的動態數據交互，分別使用了C/S架構完成了上位機開發。

1上位機軟件系統結構

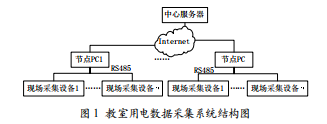

本文研究的教室用電數據采集系統包含現場采集設備、節點PC和中心服務器三部分，圖1所示是教室用電數據采集系統的結構圖。該現場采集設備由嵌入式設備設計而成，它是基于RS485的，可以通過串口將數據傳送至節點PC,但它是被動的，必須由節點PC發出指令后才會將所采集的數據發送至節點PC；節點PC則擔任發送指令至現場采集設備、從串口接收數據以及發送數據至中心服務器的任務；中心服務器負責接收各節點PC通過Internet發送過來的數據、還負責數據處理、數據存儲、管理和顯示等任務。最終，用戶只需登錄瀏覽器，輸入URL后即可觀察各教室的用電情況。

本文設計的上位機軟件包括節點PC和中心服務器上的軟件，整個結構是基于Java平臺和B/S架構的，前者是一個純粹的Java應用程序，后者是不僅包含Java應用程序，還采用了當前廣泛使用的SSH框架技術設計了一個基于Web的管理系統。

節點PC端軟件設計與實現

節點PC端的軟件主要負責完成三個任務，分別是：

通過串口，以輪詢的方式向不同地址的現場采集設備發送指令；

現場采集設備收到合法指令后，即會發送參數數據(電流、電壓及功率等)至節點PC，因此，節點PC需要從串口接收數據；

節點PC將接收到的數據發送至中心服務器。結點PC軟件的詳細流程圖如圖2所示。

圖2節點PC軟件流程圖

中心服務器端軟件設計與實現

3.1中心服務器端軟件系統結構

中心服務器端軟件系統結構如圖3所示。從圖中可以看出，中心服務器端軟件由數據接收及存儲子系統和用電管理及數據顯示子系統組成。前者為后臺服務器程序，為Java應用程序；后者是基于SSH框架的B/S架構，用于管理和數據顯示。兩個子系統之間通過SQLServer數據庫共享數據并獨立運行。

3.2數據接收及存儲子系統

數據接收及存儲子系統主要作用包括：

通過Internet網絡接收各個遠端節點PC發送過來的數據，當節點很多時需要進行多線程處理；

對接收到的數據進行解碼，得到相應的電力參數；

將數據保存到數據庫中。

數據接收及存儲子系統的詳細流程圖如圖4所示。

3.3 用電管理及數據顯示子系統

該子系統采用了基于 SSH 框架的 B/S 架構，充分利用了SSH 三大框架的優點，前臺使用了 HTML 語言和 JavaScript語言，CCS 進行布局和修飾。該子系統功能包括登錄管理、教室管理、教室用電數據顯示、歷史曲線、數據查詢等。

3.3.1 登錄管理

為確保系統安全，需要對登錄用戶進行分級管理，分為管理員和普通用戶。其區別是前者可以操作所有功能，而后者只能查看、下載、瀏覽數據。

3.3.2 教室管理

可對教室進行管理，包括添加、修改、刪除和更新。最后以樹狀結構顯示出來，其效果如圖 5 所示。

3.3.3 教室用電數據顯示

本文將采集到的數據以表格形式展示出來，其效果如圖 6所示。點擊教室列表中的某個教室就會顯示該教室的所有數據。

3.3.4歷史曲線

歷史曲線主要是針對某個教室，通過選擇某個教室后,即可瀏覽該教室的歷史曲線。其效果如圖7所示。

圖7歷史曲線效果圖

3.3.5數據查詢

用戶可根據教室名稱、日期或者二者同時進行查詢教室用電相關數據。

4結語

本文通過使用Java平臺和B/S架構設計與開發的教室用電數據采集系統上位機軟件。經長時間運行測試發現，該軟件不僅運行穩定，能夠準確及時接收到采集的數據，而且用戶操作也方便。因此，該軟件具有較強的實用性。
