引言

隨著物聯網技術和控制技術的快速發展，以及人們對物 質生活享受的要求不斷提高，智能家居成為物聯網產業發展的 必然結果。傳統的智能家居仍是獨立運行的，各種電器的用 電存在著非常不合理的浪費，缺少節能的功能。即便有的用戶 具有良好的節能意識，卻往往沒有很有效的節能措施。然而, 當我們的節能意識和用戶的體驗度相矛盾時，往往會放棄節 能措施，致使家用電器存在著大量電能浪費。同時，在家居 電器的使用中，處于待機狀態的家用電器產生了大量的待機功 耗，這些都造成了電能的大量浪費。

目前，家庭能耗管理系統的研究主要分為兩個方向：家 庭能耗管理策略的研究和家庭能耗管理系統總體構架的研究。在能耗管理策略上，本文提出電能的多種特征參數，并提 出一種智能預測算法。在系統總體構架上，本文采用ZigBee 組網，S3C2440作為主控器，采用Web頁面對系統進行管理。 1系統概述

系統由采集節點，ZigBee局域網，主控器和Web網頁控 制頁面組成。系統框架如圖1所示。

圖1中采集節點負責智能插座上的電能參數采集，采集 到的參數包括電器的電流、電壓、功率、功率因數及能耗總量, 并由電流的采樣值得到電流的相關系數和電流的波動系數。

家庭內部的無線組網采用ZigBee的星型網絡，網絡節點 包括終端節點和協調器節點，終端節點負責接收來自采集節點 的數據和傳送協調器發送的控制命令，協調器節點負責接收來 自采集節點的電能參數和轉發主控器的控制命令。ZigBee與 采集節點和主控器間的通信都采用的是串口協議。

主控器的設計采用的的三星公司的S3C2440芯片，Linux 操作系統，主控器主要負責命令的發送，數據的分析，以及 預測算法的計算，是整個系統的核心部分。

數據的呈現采用的是Web網頁形式，由CGI腳本語言來 執行網頁的請求，并從嵌入式數據庫SQLite中讀取數據，作 出處理后把結果以網頁形式返回。系統做到了實時的監測電器 的電能參數，并能夠作出分析，給出用戶用電建議。

2系統設計與實現

2.1家用電器的多特征參數提取

一個家庭的家用電器有十幾種。大致有照明設備、電視、 空調、洗衣機、冰箱、微波爐、電飯煲、洗浴電器以及各種充 電設備叫通過對以上電器的電能參數特性分析，可以提取 以下四種特征參數：電流互相關系數R（x,,y）、有功功率P， 功率因數COS（（其中＜p為功率因數角）以及電流波形的波動系 數Bd.相關系數是衡量?jī)蓚€(gè)變量間相關程度的統計量，其 定義公式為：

一般情況下，相關系數R的取值在（-1，1）之間，當R=0時,

X, y互不相關;當R=1時，稱X,完全相關;當R>0.8時，稱X, y高度相關。

有功功率定義為瞬時功率在一個周期內的平均值,其 計算公式為：

而相應的無功功率為:

有功功率是指將電能轉化為其他形式能的電功率，而無 功功率表示維持電器正常運轉所需要的那部分功率，是必須 存在的。

功率因數cosp定義為有功功率和無功功率比值的余弦, 其公式為：

功率因數是衡量電器設備效率的系數，可作為電器識別 的重要特征參數叫

電流波動系數是指電流穩態波形的波動值之和的平均值, 其定義為：

該特征參數可用于衡量電器電流穩態波形的波動大小。

2.2家用電器的模式識別

家用電器的模式識別分為電器的狀態識別和電器的類型 識別。其中狀態識別包括電器的開關狀態和多種工作模式；而 電器的類型識別要求根據電器的特征參數識別出電器的具體 類型間。

2.2.1電器的狀態識別

本系統能主要是識別電啟動的開關狀態，對于電器的多 狀態識別方法可以類比。對于開關狀態的識別首先要對電器 的穩態和暫態區域做出識別。給出幾種電器的電流包絡圖像, 具體如圖2、圖3所示。

由圖2可以觀察到，電器的電流分為穩態區和暫態區。 電器啟動的過程中電流的波動比較大，位于暫態區，因此應 該首先識別出采集數據的穩態區。本文通過對多種電器的暫 態區域和穩態區域的電流波形的分析可知：電器的暫態區域 一般不超過90個采樣點，并且穩態區域的電流波動一般不超 過0.05 A。因此，本文在狀態識別過程中，為了保守起見選取 120個采樣點的數據進行分析。首先，求出第i+1個采樣電流 值與第i個采樣電流值之差：

如果此時的電流波動值大于0.05,則本次采樣的電流處 于暫態區，進行重新采樣，否則電器處于穩態區。然后，求出 穩態區電流的最小值和電器的平均功率，如果電器的電流的最 小值小于0.1 A,并且平均功率小于5 W則電器處于關斷狀態, 否則處于運行狀態。在這里，通過電器的特征參數的觀察電 器的待機功耗一般小于5 W,而大于5 W的待機功耗我們等 價為一個節能燈設備。

2.2.2電器類型的識別

電器類型的識別包括不同類型的電器識別和不同品牌的 電器識別。本文家用電器的類型識別是依據本文提出的電 器的多特征參數，在進行類型辨別之前建立起家用電器的樣 本庫，通過計算與樣本庫最相似的電器類型作為本次識別的 結果。由于各種電器間的多特征參數存在著很大的相似性, 所以本文采用參數的交叉賦值法來進行識別。

(1)進行電器狀態識別

如果在開啟狀態，則進行類型識別，其計算方法如下：

（1）進行電器狀態識別

如果在開啟狀態，則進行類型識別，其計算方法如下：

δP（i）=｜PD－Pi｜（8）

基于此找出前4個電器存入DP（i）；然后再進行計算：

δfc（i）=｜fcD－fci｜（9）

同時找出前4個電器存入Dfc（i）。

（2）計算電流相關系數R（x，y），找出相關系數最大的4種電器存入DR（i），其計算方法如下：

δpf（i）=｜pfD－pfi｜（10）

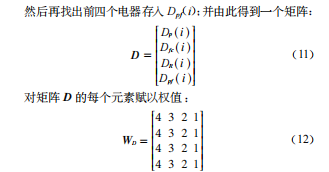

由此計算出每一個電器的權值W（i），其中權值最大的那個電器即為電器類型的識別結果D。

2.3智能預測算法設計

為了達到節能的目的，系統采用了智能預測算法，能夠提前預知電器的預測值，進而提前給出開關動作。

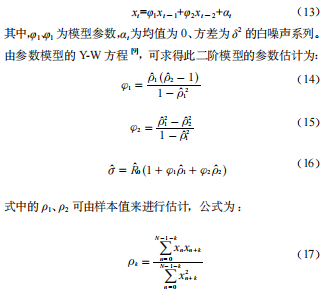

系統的智能預測算法采用二階AR（2）時間序列模型，其模型可以表示為：

其中，{xn} 為樣本值。將電流值帶入次方程可以求得二階 AR模型方差，將最新兩個值帶入可以預知下一時刻電器動作，該模型的系數每隔一定時期進行更新，以保證預測結果正確。

2.4 系統硬件設計

本系統的硬件設計分為以下幾個部分 ：數據采集模塊和控制模塊，無線收發模塊，主控器部分。其中無線收發模塊和主控器部分是系統研究重點，這里給予詳細說明。

2.4.1 無線收發模塊設計

本文中的無線收發模塊采用的是 ZigBee 無線傳輸協議，芯片選擇的是 TI 公司的 CC2530。ZigBee 是一種低功耗、短距離、可自組網的無線通信技術。其網絡模型分為星型網絡、樹狀網絡、網狀網絡，本系統采用了星型網絡，該網絡模型具有維護簡單、重新配置靈活、故障隔離和檢測容易等優點。

2.4.2主控器模塊設計

主控器采用的是ARM+Lmux的架構，其中ARM芯片選 擇的是三星公司的S3C2440芯片。該芯片的外設支持豐富，工 作頻率最高可達533 MHz，可以滿足算法的需要。網絡接口芯 片采用的是DM9000網卡芯片，該芯片支持10/100M網絡傳輸, 與S3C2440采用16為總線通信。主控器與ZigBee無線模塊 采用串口通信，通信頻率在9 600 b/s的波特率。外卜圍有SD卡 電路，用于保存數據庫的信息。

2.5系統軟件設計

本系統的軟件設計包括電器狀態識別、電器類型識別、 電器的智能預測以及電器的數據存儲與呈現。系統主程序流 程圖如圖4所示。

系統初始化之后，檢測到有新設備加入時會進入中斷1。 中斷1的主要工作是進行電器狀態和電器類型的識別，并把 結果存入數據庫。

系統有命令發送時，進入中斷2。中斷2的主要工作是將 命令通過串口傳給協調器，然后協調器下發至終端節點，并控 制繼電器做出相應動作。

3實驗與分析

3.1電器開關狀態識別

電器開關狀態識別主要步驟為：首先，對電器的電能參數進行采樣，讀取120個采樣點的數據，然后按下式進行計算：

σi=Fi+2－Fi（18）

據此進行穩態和暫態區域的判別。如果是穩態區，則進行開關狀態的判別。當電流小于0.1A，而且功率小于5W時則認為電器關閉。幾種電器的開關狀態識別如表1所列。

3.2 電器類型識別

電器類型識別的主要步驟為 ：首先，判斷電器是否進入穩態區。如果進入穩態區，則進行類型識別。然后，計算特征參數，與模型庫進行對比計算，得出識別參數 ：d_r[i]，d_p[i]，d_ pf[i]，d_ fc[i]，并據此得出電器類型識別矩陣 d_num[i][j]，然后按權值矩陣 ：

做權值運算，最后得出電器類型。幾種電器類型識別數據如表2所列。

實驗結果表明，本系統能夠在準確的識別電器的開關狀態，并能夠系統模型庫的指導下基本準確的識別出電器類型。在實際工程中，可以通過豐富模型庫的數據來做到更準確的電器類型識別。

4 結 語

隨著人類生活水平的提高和智能家居的普及，家居電器的模式識別和節能控制是我們必須面對的問題。本文提出的一種基于電器多特征參數的模式識別能夠辨識種類繁多的電器，這將對于家居電器類大數據的分析提供豐富的數據來源，對于家電公司具有十分現實的經濟價值。節能控制系統能夠智能的管理家居電器，減少能耗，具有一定的發展前景。
