引言

濕式制動器因其制動摩擦片浸在封閉的油池中,可采用多摩擦片,而具有制動力矩大,外形尺寸小,散熱性好,環境適應性強,免維護等優點,常集成于重載工程車的驅動裝置和制動系統中。

后驅三支點叉車是后輪驅動兼轉向的三支點叉車,前輪為從動輪,轉彎半徑小,適宜在較小的區域內作業。干式制動器外形尺寸大,不利于小型化整車的布置,而濕式制動器可滿足整車小型化的要求。

1前輪制動器和前輪的安裝結構

圖1為安裝在車體一側的前輪濕式制動器1和前輪2的結構,為滿足整車小型化,首創性地采用分體式前輪濕式制動器,將制動器嵌入到前輪中,最大限度地釋放出車體內部的空間,實現整車的小型化。

2前輪濕式制動器結構

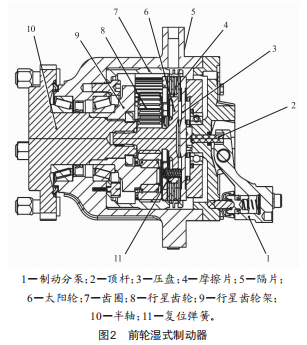

圖2為前輪濕式制動器,采用多盤濕式制動摩擦片組和行星齒輪結構,制動器通過高壓油驅動制動分泵1,制動分泵1轉動推動頂桿2和壓盤3,使摩擦片4和隔片5壓緊并產生制動力矩,其中,摩擦片4與太陽輪6外齒套合,隔片5與齒圈7內齒套合,隨著制動油壓不斷加大,最終使太陽輪6相對齒圈7停止轉動,制動了與太陽輪6和齒圈7同時嚙合的行星齒輪8,使行星齒輪架9停止轉動,行星齒輪架9與半軸10連接,車輪與半軸10連接,最終實現車輪制動。當制動油壓釋放后,復位彈簧11工作,使摩擦片4和隔片5分離,車輪又可自由轉動。

3行車制動系統設計計算

圖3為行車制動操縱系統,行車制動操縱系統由行車制動支架1、腳制動踏板2、制動總泵3、制動油管（右）4、制動油管（左）5組成。行車制動系統采用人力制動,踩下腳制動踏板2,推動制動總泵3中活塞,產生高壓油,通過制動油管（右）4、制動油管（左）5進入制動分泵,制動分泵工作實現制動。

根據標準《機動工業車輛制動器性能和零件強度》（GB/T18849一2011）,制動踏板操縱力不大于450N,行車制動系統計算如下:

制動總泵輸出油壓計算Pm:

式中:is為制動踏板杠桿比:Bf為踏板操縱力,Bf=450N:n1為連桿效率:Am為制動總泵工作面積。

整車各車輪的制動力矩之和TTo:

單個制動器摩擦片組提供的制動力矩T:

式中:μ為摩擦副的摩擦系數:F為作用在摩擦面上的壓緊力:R0為摩擦副的等效摩擦半徑:Z為摩擦副的數量:K為考慮摩擦花鍵連接的摩擦阻力對壓緊力影響的修正系數:η為行星齒輪機構傳動效率:i為行星齒輪機構傳動比。

作用在摩擦面上的壓緊力F:

式中:Fw為制動分泵的推力（頂桿）:Fk為壓盤的復位彈簧力。

式中:Pm為制動總泵輸出油壓計算:Aw為制動分泵工作面積:iw為制動分泵杠桿比:ηw為制動分泵機械效率。

考慮摩擦花鍵連接的摩擦阻力對壓緊力影響的修正系數K取值如表1所示。

按照滿載工況計算的制動距離:

司機踩制動踏板過程的制動距離st2:

式中:v1為制動初始車速（此處按滿載最大行駛速度計算）:v2為t2"時間后的車速:t2'為操縱系統空行程所用的時間:t2"為操縱系統從t2'后到踏板踩到最大值所用的時間。

式中:δ為旋轉質量影響的系數（大約1.1～1.4）,此處按照1.3計算:Ga為叉車額定總重量:rg為制動車輪的滾動半徑。

司機踩緊制動踏板,制動器持續制動的距離st3:

根據標準《機動工業車輛制動器性能和零件強度》(GB/T18849一2011）,該車的行車制動距離是S0:

理論計算制動距離小于標準要求的制動距離,行車制動系統滿足制動性能的要求。

4駐車制動系統設計計算

圖4是駐車制動操縱系統,包括駐車制動安裝支架1、駐車制動操縱手柄2、駐車制動棘爪3、駐車制動操縱手柄轉軸4、軟軸5。駐車制動系統采用手柄式制動操縱系統,它與行車制動系統共用前輪濕式制動器,當需要駐車制動時,拉起駐車制動操縱手柄2,駐車制動操縱手柄2拉動軟軸5,軟軸5拉動前輪濕式制動器的制動分泵轉動,同樣推動前輪濕式制動器的頂桿和壓盤,最終實現行星齒輪架和車輪制動。當駐車制動操縱手柄2完全拉緊后,駐車制動棘爪3與棘齒卡住,實現駐車制動,并保持前輪濕式制動器有一定的制動力矩。當車輛需要行走時,松開駐車制動棘爪3和駐車制動操縱手柄2,駐車制動力釋放后,前輪濕式制動器的復位彈簧工作,使摩擦片和隔片分離,車輛可以行走。

《機動工業車輛制動器性能和零件強度》(GB/T18849一2011）標準中規定,該車輛應能停放在15%的坡度上,整車所需的駐車制動力矩:

式中:Ga為叉車額定總重量:α為駐坡坡度角,α=8.530:f為滾動阻力系數,可取f=0.03:rg為制動車輪的滾動半徑。

手制動拉起時制動分泵的推力Fh:

式中:Bh為手制動操縱力,Bh=300N(標準規定的最大操縱力為450N,為提高操縱舒適性,以下按照300N計算）:ih為手制動杠桿比:ηh為手制動效率:ηrz為軟軸效率:iw為制動分泵杠桿比。

單個制動器摩擦片組提供的制動力矩Tz:

駐車制動系統作用在摩擦片組上的壓緊力Fz:

整車駐車制動力矩之和T_Tz⁰:

z

式中:η為行星齒輪機構傳動效率:i為行星齒輪機構傳動比。

該車駐車制動力矩之和大于駐車制動需求,滿足駐車制動性能的要求。

5結論

該制動系統研制完成后,各項制動性能達到相關標準和技術規范的要求,并得到大量用戶的使用驗證,用戶反饋制動系統制動可靠,易操控,免維護。整個項目設計得出以下結論:

(1）對于需要制動器小型化的車輛,可采用濕式制動器替代鼓式制動器:

(2）采用大減速比減速箱,通過制動減速機構高速端,實現較小的制動力產生較大的制動力矩:

(3）盡量使行車制動和駐車制動采用同一套制動執行機構,降低制動系統成本。
