引言

智能化是目前世界電力發展的新趨勢,發展智能電網已成為世界各國的共識。2009年,國家電網公司在"2009特高壓輸電技術國際會議"上就提出了名為"堅強智能電網"的發展規劃,分為三個階段穩步推進,并計劃于2020年全面建成統一的"堅強智能電網"。

為了滿足電力系統自動化的需求,早在2002一2005年之間IECTC57就相繼頒布了IEC61850規約（第一版）的l4個分冊。該規約是迄今為止變電站自動化領域最為完善的通信標準,也是未來智能電網發展的方向。IEC61850采用分層結構、面向?qū)ο蠼５刃录夹g(shù),IEC61850中的抽象通信服務接口ACSI直接映射到制造報文規范MMS。目前符合IEC61850標準的智能產品層出不窮,如ABB的615系列,南瑞繼保的pCS系列,許繼的DTM、DBM系列等。各個公司均推出了符合IEC61850的標準庫,以應用到具體的IED中,如SISCo公司的MMS一EaseLite以及開源的libIEC61850（C語言）和openIEC61850（Java語言）。

libIEC61850（以下簡稱lib）采用標準C語言編寫,提供了一種基于IEC61850的MMS標準協議的具體實現。同時支持MMS服務、GooSE服務、SV服務等。libIEC61850符合IEC61850第二版且向下兼容,以其開源、低成本、代碼結構清晰、占用內存少、社區維護快等優點而得以推廣使用。

111EC#650與MMS的映射關系

1.1AES1核心服務到MMS服務的映射

1.1.1ACSI服務

如文獻所述,IEC61850總結了電力生產過程的特點和要求,在IEC61850-7-2/3/4中,對現實世界變電站進行抽象、歸納,建立了一個分層的、面向?qū)ο蟮臄?shù)據模型。同時,在通信服務方面設計了ACSI,使得數據模型和對應的服務獨立于底層通信協議和網絡類型,所建的數據模型可以更好地適應通信技術的飛速發展。

ACSI采用虛擬的觀點描述和表示設備的所有行為,定義了相關通信服務、通信對象、通信的參數。ACSI提供的數據模型有服務器、邏輯設備、邏輯節點、數據、數據集、取代、定值組控制塊、GSE、報告控制塊、時鐘對時、關聯等。ACSI通過分離應用過程提供特殊通信服務用以變電站內通信,但它僅僅是一個概念性的接口,沒有特定的報文格式和編解碼語法,本身不具備任何通信功能。目前,IEC61850選擇將ACSI映射到應用層協議MMS。

1.1.2MMS服務及特殊通信服務映射SCSM

制造報文規范MMS是國際標準化組織制定的用于工業控制系統的通信協議。他通過對實際設備進行面向?qū)ο蠼５姆椒?實現了網絡環境下不同制造商設備之間的互操作。MMS規范位于ISo/oSI參考模型的應用層,由六部分組成。核心部分是第一部分服務規范和第二部分協議規范部分,其他屬于伴同規范。

MMS通信采用客戶端/服務器模式。服務器包含VMD及有名變量等,客戶端則可以發出服務請求或命令。MMS的通信服務可以分為帶確認和不帶確認兩種,通信流程如下:

（1）帶確認的服務:1）客戶端發送一個請求:2）服務器收到該服務的指示:3）服務器執行相應操作:4）返回操作結果,肯定響應和否定響應:5）客戶端收到返回的確認信息。

（2）不帶確認的服務:在一定的時間間隔內,服務器主動向客戶端上送報告或測量值,這類服務稱之為非確認服務。

MMS定義了虛擬制造設備（VMD）、域（Domain）、變量（Variab1e）、日志（Journa1）、文件（Fi1e）等對象模型。IEC61850標準在映射到MMS時只用到了MMS協議的一個子集,如VMD、域、有名變量、有名變量列表、文件、日志。

IEC61850對象到MMS對象的映射如表1所示。由表可知,IEC61850與MMS之間并非一一對應,如邏輯節點、數據、控制塊等均映射到MMS的有名變量。

此外,IEC61850ACSI的服務與MMS服務之間也并非一一對應。其中多個ACSI服務可映射到同一個MMS服務,如Read和write服務:而有的ACSI服務需要映射到多個MMS服務,如GetFi1e服務。文獻給出了詳細的服務映射關系對照表,本文不再贅述。

1.2ASN.1的編解碼

1.2.1編解碼規則

IEC61850中定義的服務器、邏輯設備、邏輯節點等抽象模型,映射到MMS中的VMD、域、有名變量等對象:ACSI核心服務映射到Read、write等MMS服務。而任何一種MMS服務都需要生成MMSPDU,然后經過編碼變成二進制數據流,發送至物理網絡上。在描述MMSPDU時,描述語言采用ASN.1。ASN.1是抽象語法標記的縮寫,分為語法規則(如數據類型、內容順序等）和編碼規則。提供多種編碼規則,IEC61850采用的是ASN.1中的基本編碼規則BER。由于ASN.1描述語言所具有的優點,人工編碼和解碼工作變得簡單,也使利用C語言實現編碼和解碼成為可能[5]。

ASN.1的基本編碼規則BER遵循的格式如圖1所示。

此格式中,Tag描述信息類型,如通用類、應用類等:Length代表信息長度:Values則為所包含的內容,Values也可以是層次嵌套結構。

BER的編解碼過程是與MMSPDU的層次結構嚴格對應的,解碼過程與編碼過程相反。解碼時,先從MMS報文中分離出Tag值,確認描述信息類型:再分離長度值,確定長度:最后解析Value的內容,層層遞進。

1.2.2協議數據單元PDU

ASN.1規范描述的MMSPDU包含14種服務,其數據組織結構層層嵌套,最后嵌套至最基本的數據類型。現以Read一Request進行簡要說明。

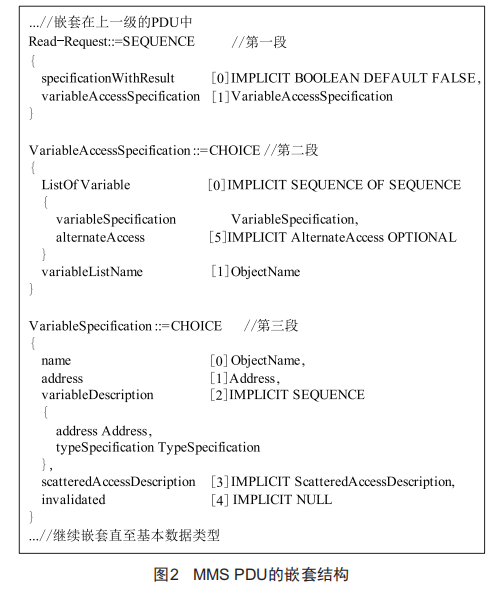

在圖2所示PDU的描述中,關鍵字SEoUENCE代表編解碼時該P(yáng)DU內部的成員要按順序排列,而CHIoCE則表示只能在PDU內部選擇某一個成員。在每一部分PDU的描述行,第一個字段代表該P(yáng)DU的名字(如:specificationwithResult、address）:第二個字段如""表示Tag值:第三個字段表明其類型,如"Address"表明是地址。分析該P(yáng)DU描述,可以看出,第一部分中嵌套著第二部分,第二部分又嵌套著第三部分。而對于諸如"objectName"這樣的結構體,仍舊需要用ASN.1規范進行詳細描述。具體細節均可在MMS標準的第二部分中查詢。

2IEC61850通信模型的實現

2.1lib相關簡介

lib是一個開源(GPLv3）實現IEC61850的客戶端和服務器的庫。采用C語言實現,可最大程度地滿足在不同平臺上的移植。它可以在嵌入式操作系統、PC機上實現IEC61850兼容的客戶端和服務器應用程序。該庫包含一系列簡單的例程,開發人員可在這些例程的基礎上開發出符合自己項目要求的應用程序。該庫實現了IEC61850核心部分的MMS映射。它在TCP/IP上提供了MMS協議棧以及變電站內GooSE的實時數據傳輸。lib中的API遵循IEC61850中通信標準,分為客戶端和服務器兩部分:同時,也提供低級別的MMSAPI以供使用者做后續開發。

2.2ASN.1規范的C語言實現

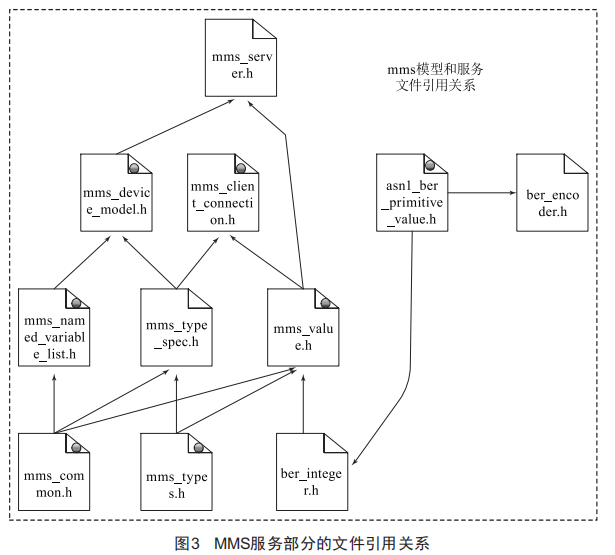

在lib中,可以將核心文件劃分為三大部分:通信應用程序開發、IEC61850服務、MMS服務。MMS服務部分依據IEC61850-8-1對MMS一致性的要求,對完整的ISo9506-2進行精簡,并利用C語言實現。該部分提供了IEC61850MMS子集的VMD和對應的MMS服務。核心文件引用結構如圖3所示。

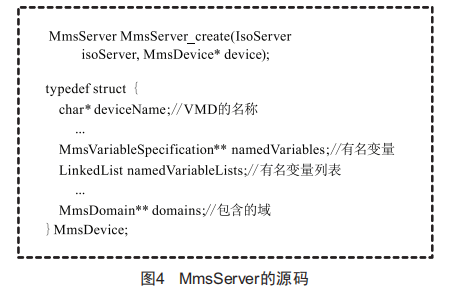

圖3中部分文件提供AP1圖中標記實心圓點的文件）,方便調用。在MMSs一er一e中,包含一些回調函數,利用回調函數提供的句柄可細化其功能,如決定vewi一服務是控制還是屬性值的設置。實際IED的功能通過這些回調函數實現。圖D中,MMSs一er一ecreate是創建一個MMS服務:參數1是1so服務,用于服務器與其他服務器通信:參數2(Mmsd一rwc一*）是VME的名稱,指定需要為哪一個VME創建MMS服務。Mmsd一rwc一是VME的具體定義,包含了VME名稱、域以及有名變量和有名變量列表等,Mmsd一rwc一可將實際IED裝置的IEC61850模型映射到MMS。標準中完整的VME由Mmsd一rwc一和MMSs一er一e組成,后者提供具體的MMS服務。

2.3MMS服務到ACSI的實現

IEC61850服務部分根據IEC61850-7的數據模型建立實際IED的模型,包括靜態模型和動態模型,并創建通信服務接口。該部分代碼提供了ACSI向MMS服務的映射。核心文件引用結構如圖5所示。

圖5IEC61850服務部分文件引用關系

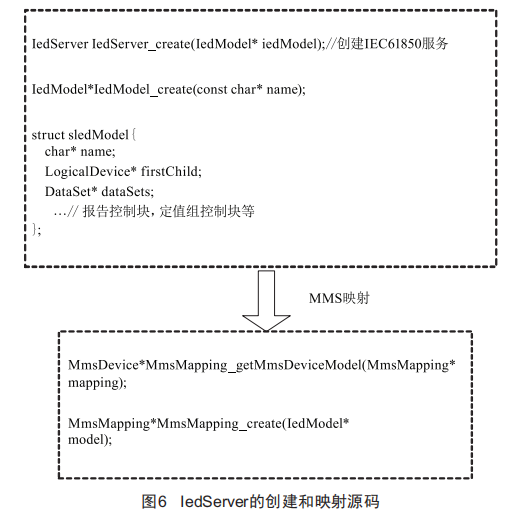

圖6中IEDModel_create創建一個實際IED的靜態模型,參數一般為實際IED名稱。IEDs一er一eCreate創建IED的動態模型,完成IED服務器的創建過程。而MMSMappwng完成IED模型向MMS的映射,即創建上一節中的Mmsdwrivece。

上述過程只是實現具體通信服務底層代碼的搭建。在實際應用過程中,可以通過調用不同文件中的AP1來完成應用程序的開發,也可根據工程要求進行修改完成特定的任務。

3libIEC61850庫的使用及測試

3.1實驗平臺及工具

硬件平臺:PC機、IED為EG/850-w60x簡稱BF60x）開發平臺。

軟件工具:AlioraxMLspy、vwe一shaek、TFTPs一er一e、Hyp一eT一emwnal、IEDscoui、Noi一pad++。

PC機上安裝有運行于VMwae一中的Ubuniu嵌入式操作系

統。文獻[7]對BF60x開發平臺的硬件進行了詳細介紹。TFTPs一er一e用于應用程序的下載(至IED）,vwe一shaek用于通信報文的截取,其余均為常見軟件。

3.2應用程序測試

根據IEC61850-6中提供的xsE文件以及BF60x平臺的資源,利用xMLspy修改1CE模板,并驗證1CE文件的有效性。BF60x的IED名為"w一dl",邏輯設備實例為"BF60x"。應用程序開發采用Noi一pad++。應用程序的簡要流程如圖7所示。

綜合上述工作,在Ubuniu環境下,使用編寫好的Jarascewpi將1CE文件轉換為與BF60x(IED）模型相關的文件,包含siaiwcmodl一.h和siaiwcmodel_.c文件。添加模型文件和BF60x相關的頭文件至應用程序文件夾下,執行文件夾下的Mak一fwl一文件。將生成的應用程序和定值組文件下載至BF60x并執行。利用Hyp一eT一emwnal和vwe一shaek完成操作和通信報文的截取,IEDscoui充當客戶端與BF60x進行交互。

IEDscoui客戶端讀取BF60x(IED）平臺模型和動態監測測量數據的結果如圖8所示,圖示中顯示了創建的四個數據集及其內容,也給出了報告控制塊的數據模型,測量數據實時更新并周期上送。

圖9是vwe一shaek截獲的MMS不帶確認的服務報文。截獲的MMS報文中,"unconfwem一d-PEU"表示是不帶確認的服務。報告包含十個元素,圖中實線框標出部分為數據集引用,下方為對應的BtR編碼,采用十六進制顯示。
