如果我們尚未使用 PMBus? 數字接口設計電源或尚未接觸過 PMBus，我們可能想知道它的全部內容。以下是有關 PMBus 的一些常見問題和解答。

問：什么是 PMBus？

答： PMBus 是一種基于 I 2 C 的電源管理通信標準。它由系統管理接口論壇 (SMIF) 擁有和監管；SMIF 會員資格對所有人開放。PMBus 規范也可免費獲得。PMBus 適用于所有類型的電源管理產品，包括 AC/DC 電源、熱插拔控制器、定序器、隔離和總線轉換器以及負載點 (POL) 穩壓器。

問： PMBus 的基本要求是什么？

A： PMBus 設備必須在沒有總線通信的情況下安全啟動；它們可以在有或沒有電源系統管理器/控制器的情況下使用。它們支持“一勞永逸”模式，在這種模式下，它們可以在制造時進行編程，然后在沒有任何總線通信的情況下運行。加載默認設置可以來自硬編碼常量、引腳編程（通過外部模擬組件進行引腳綁定）或非易失性存儲器 (NVM)。典型的值加載順序是：

1. 開始

2. 應用 IC 偏置電源；控制器啟動。

3. 加載硬編碼值（如果有）。

4. 加載引腳編程值（如果有）。

5. 從 DEFAULT 存儲中加載值（如果有）。

6. 從 USER 存儲中加載值（如果有）。

7. 啟用總線通信。

8. 接受來自總線通信的有效值。

9. 輸出啟用？

10. 如果沒有，請返回。

11. 如果是，啟動電源轉換。

問：有哪些基本的 PMBus 命令？

A：有開/關控制選項，如始終打開、響應控制引腳并忽略操作命令（反之亦然），或同時響應控制引腳和操作命令。有設置最大輸出電壓、改變輸出電壓、裕量、設置最大占空比、設置開關頻率、設置欠壓鎖定 (UVLO)、軟啟動和引入開啟/關閉延遲的配置命令. 有校準命令可通過插入固定偏移和增益來加強輸出電流遙測精度。有用于排序、跟蹤和交錯的操作命令，以及用于寫入和讀取制造商數據的命令。最后，還有數據安全命令，例如數據包錯誤檢查 (PEC)，以幫助驗證數據是否正確寫入設備，

問： PMBus 連接和協議是什么？

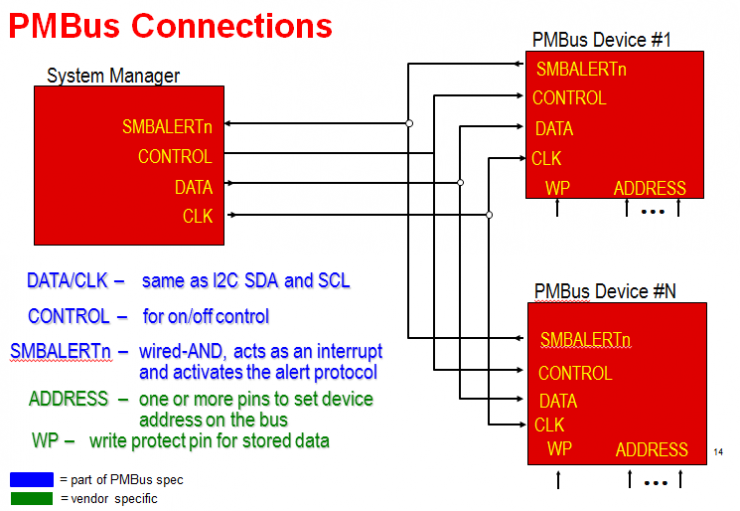

答：圖 1 顯示了 PMBus 連接。

圖 1：PMBus 連接。

該協議使用基于 SMBus v3.0 (PMBus v1.3) 的數據傳輸。它使用為電源應用量身定制的標準命令代碼，并允許 400 KHz 和 1 MHz 時鐘。它增加了組命令、擴展命令、區域讀寫協議。它與 POL 控制器兼容，包括 Intel 串行電壓識別 (SVID) 控制器和用于其他數字信號處理器 (DSP) 和中央處理單元 (CPU) 的控制器。

問：為什么需要 PMBus？

答： PMBus 易于在驗證和制造環境中使用。它使我們能夠在很短的時間內快速配置電源，并允許通過將值存儲到設備 NVM 中進行自定義。PMBus 是主動電源管理的理想選擇，我們需要通過動態優化服務器中的專用集成電路 (ASIC) 核心電壓（自適應電壓縮放 [AVS]）來實現 1.0 的數據中心和云基礎設施電源使用效率 (PUE) 、路由器、存儲和交換板。

PMBus 可以提供：

· AVS 用于降低功耗。

· 用于電源排序和可重構性的多軌控制。

· 用于板級電源使用信息故障監控的電源監控和用于主動數據中心管理的儀表板。

· 用于負載平衡和/或增強可靠性的溫度信息。

· 簡單的電路板表征——我們可以在測試和鑒定期間使用遙測來細化未知參數。

問：你們?nèi)绾瓮ㄟ^ PMBus 實現 AVS？

答：有幾種方法：

·

AVS 通過 VREF_TRIM 和 MARGIN HIGH/LOW。VREF_TRIM 和 MARGIN_STEP 命令都與器件參考電壓相關。我們需要通過電阻分壓器縮放值以在輸出端反映它們。對于 1V 輸出，0.051V 的“裕量”應導致 1V x 0.051V/0.6V (Vref)，等于輸出電壓的 0.085V 變化。

·

·

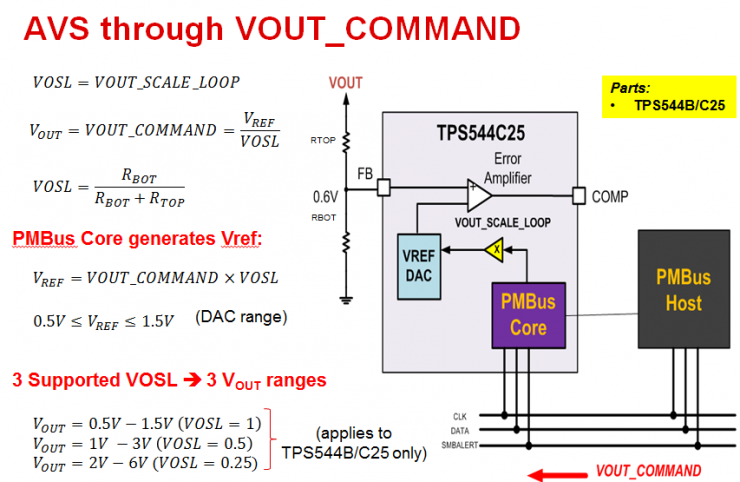

AVS 通過 VOUT_COMMAND。這是輸出電壓的絕對變化。對于也使用電阻分壓器的穩壓器，設置輸出電壓 Vout = VOUT_COMMAND = Vref/VOSL，其中 VOSL = Rbot/Rbot+Rtop（電阻分壓器）。在應用到 VOUT_COMMAND 之前，我們必須選擇 VOSL 范圍。

·

·

AVS 通過 PWM 輸出。在這種情況下，注入電阻分壓器的電流會改變輸出電壓（圖 2）。

·

圖 2： 通過 PWM 輸出的 AVS。

問：我們可以通過 PMBus 遙測監控哪些電源參數？

A：我們可以讀取輸入/輸出電壓、電流、功率、內部/外部溫度、存儲電容器電壓、風扇速度、占空比、頻率甚至以能量為單位的累積能量輸入/輸出。

問：你們可以在制造業中實施 PMBus 嗎？

答：是的。借助 TI 的 Fusion Manufacturing 圖形用戶界面 (GUI)，我們可以創建 PMBus 腳本（程序中使用的一系列 PMBus 命令）并使用Fusion 命令行工具或第三方編程器對器件進行大批量編程。如果我們更喜歡 JTAG 編程，可以使用 JTAG-to-PMBus 適配器通過 JTAG 進行編程。這些基本上接受 JTAG 接口通信，并讓 CPU 等負載設備切換 PMBus 設備上的 CLK/DATA 線以模擬 I 2 C 通信，如 JTAG 腳本中所述。除 UCD90240 外，TI 的所有 UCD9K 定序器都支持 JTAG 編程。TI 的 PMBus SWIFT? DC/DC 轉換器和控制器也不支持 JTAG；你需要一個 JTAG-to-PMBus 適配器（它們默認支持的是 SMBus/PMBus 通信）。

問：有哪些 PMBus 使用示例？

答：我們可以在實驗室中使用 PMBus 進行快速評估和原型設計，而無需焊接電阻器和電容器來更改電源參數。我們可以在工廠使用它在制造期間（在電路板組裝后設置電源的默認值）和最終系統測試期間自定義電源系統。我們可以使用它創建儀表板，通過遠程主機進行實時甚至遠程監控，以進行現場設備診斷和管理（例如，通過 RS-485 總線）。

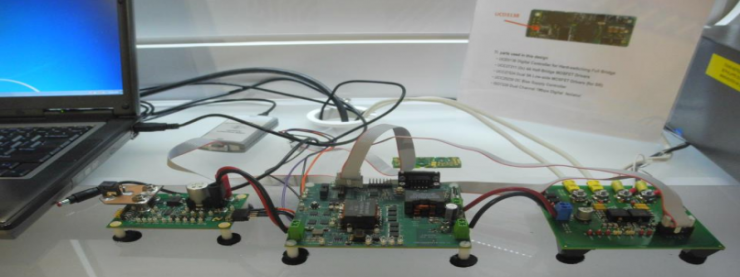

TI 擁有完整的端到端 PMBus 電源管理 IC 生態系統。下面的示例顯示了從 +/-48V DC 到 POL 軌調節的電源演示板配置。

圖 3：TI 48V 至 POL 端到端 PMBus 電源系統框圖和演示。

這些是我認為對我們了解 PMBus 很重要的九件事。我是否錯過了有關 PMBus 的關鍵問題？請?jiān)谙旅娴脑u論部分提交其他問題，我會盡快回復我們。
