固定頻率脈寬調制 (PWM) 控制有兩種類型：電壓模式 (VM) 和電流模式 (CM)。圖 1 顯示了解釋這兩種控制類型的圖表。這個簡單的框圖對于理解循環的不同部分非常有用。

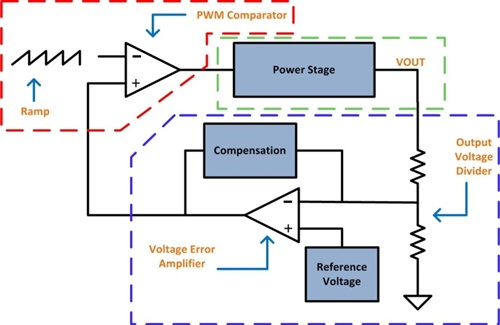

圖 1：固定頻率 PWM 控制電源的框圖

VM 和 CM 之間的主要區別之一是輸入到 PWM 比較器的斜坡。在 VM 中，此斜坡是 PWM 控制器內部生成的鋸齒波。在 CM 中，斜坡與測得的電流成比例地生成。這種 PWM 信號生成方式的微小差異會導致控制回路行為的重大差異。

考慮一個簡單的非隔離降壓轉換器。使用 VM 時，功率級將具有與電感值和輸出電容相關的雙極點響應。當使用相同的功率級但實施 CM 控制時，響應變?yōu)榕c輸出電容和負載電阻相關的單極點。這意味著對于 VM 和 CM，我們需要不同類型的補償。

請記住，CM 控制使用與實際電流成比例的斜坡，因此我們必須有某種方法來測量該電流。測量電流并獲得清晰的信號是 CM 控制中最具挑戰性的部分。CM模式穩壓器把流經電感的電流作為反饋環路的一部分。PWM調制器的輸入信號為流經電感的電流和誤差放大器輸出的誤差信號。流過電感的電流被檢測出并送去跟Vc進行比較。Vc為誤差放大器的輸出。在CM控制模式下，為了避免在PWM信號占空比大于50%時產生次諧波振蕩，需要對電路進行斜率補償。

對于CM 控制的主要問題是電流檢測信號拾取的開關噪聲，我們可以通過多種方式解決這個噪音問題。前沿消隱基本上忽略了電流檢測信號的前 50-100ns。這是有效的，但會導致最小的時間和故障保護問題。使用 RC 電阻器和電容器網絡來過濾信號也是一種選擇，但我們將再次遇到故障保護問題。因此，即使補償對于 CM 控制來說更容易，但它并不總是最佳選擇。

為什么要采用電流模式？進一步觀察電流控制環路的響應，我們發現當控制FET導通時，通過RSENSE的電流經過電流檢測電路后變成電壓斜坡信號。電壓斜坡與電感中的斜坡電流成比例。經過斜率補償?shù)碾妷盒逼赂`差放大器的輸出電壓進行比較。圖中的CONTROLFET將保持導通，直到這兩個電壓相等。當這兩個電壓相等時，圖中的CONTROLFET關閉。之后，通過固定頻率的時鐘信號CLK來置位RS觸發器，開始下一個開關周期。這樣，流過CONTROL FET開關和電感的峰值電流，基本上由電壓控制環路決定。由于電感處在內部的電流控制環路內，CM控制模式消除了電感的極點和二階特征帶來的影響（這些影響在VM控制模式下是存在的）。因此，外部的電壓控制環路只存在單極點的輸出濾波器和負載電阻。可以把CM轉換器看成一個電流源。電路的輸出電容與并聯的負載阻抗構成了單極點電路。該電流源給該單極點電路提供電流并對其進行調節。這意味著，對CM模式穩壓器進行穩定補償，總體來說要比VM控制器容易得多。

電源調整率定義為：輸入電壓變化引起的輸出電壓變化量。電源調整率跟控制至輸出傳遞函數的增益相關。由于CM結構的控制至輸出傳遞函數的增益與輸入電壓無關，所以電源調整率非常好。另外，對于CM結構的轉換器，單極點引入的相位/延遲較小。所以，相對于VM結構的轉換器，峰值CM控制結構的轉換器具有更好的瞬態響應。查看VM結構的控制至輸出傳遞函數發現：輸入電壓會直接影響傳遞函數的增益。這導致電源調整率性能下降?，F(xiàn)在的VM轉換器通過采用電壓前饋技術，根據輸入電壓改變鋸齒波信號的斜率，解決了這一問題。表1所示為兩種結構的優點/缺點2匯總。

既然CM有那么多優點，為什么還要用VM控制模式？這是因?yàn)镃M設計要求兩個控制環路，并且電路復雜度比VM高。VM控制的穩壓器可能更具有價格優勢。從歷史角度看，在輸入電壓工作范圍較寬，尤其是在低輸入電壓/輕負載時，電流斜坡的斜率可能太低，以至于CM 控制器不能穩定工作。

我們?nèi)绾芜x擇可能適合我們的方法？表 1 顯示了兩種方法之間的一些權衡。

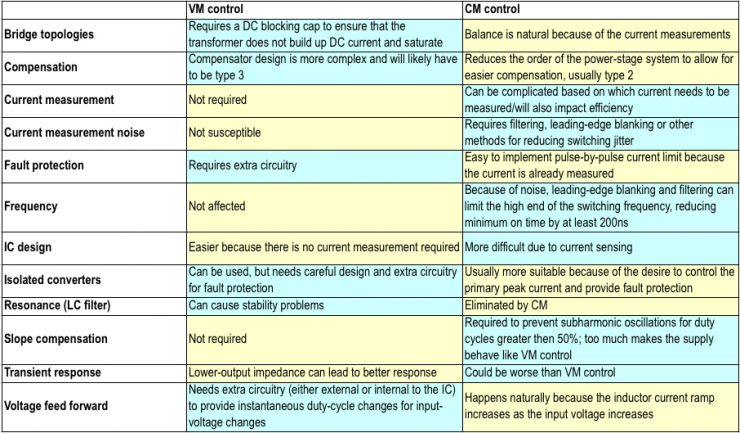

表 1：VM 和 CM 控制的優點（黃色）和缺點（藍色）

電源設計服務已在 VM 和 CM 中完成了許多 TI 設計參考設計：

· 虛擬機控制 – PMP8962、PMP9559、PMP11140。

· CM 控制 – PMP9727、PMP10288、PMP10979、PMP10852、PMP10871、PMP9581_REVB。

CM 和 VM 控制之間的選擇并不總是那么容易或顯而易見，希望這里討論的主題將幫助我們?yōu)槲覀兊南到y(tǒng)做出正確的選擇。
