隨著開關電源的發展，軟開關技術得到了廣泛的發展和應用，已研究出了不少高效率的電路拓?fù)?，主要為諧振型的軟開關拓?fù)浜?/span>PWM型的軟開關拓?fù)?。近幾年來，隨著半導體器件制造技術的發展，開關管的導通電阻，寄生電容和反向恢復時間越來越小了，這為諧振變換器的發展提供了又一次機遇。對于諧振變換器來說，如果設計得當，能實現軟開關變換，從而使得開關電源具有較高的效率。LLC諧振變換器實際上來源于不對稱半橋電路，后者用調寬型(PWM)控制，而LLC諧振是調頻型（PFM）。

LLC諧振變換器因其能夠在寬輸入和負載變化下工作而在工業應用中獲得很多關注。在傳統的PWM轉換器中，功率開關以硬開關模式工作，具有高開關損耗和電磁干擾（EMI）。但在LLC諧振變換器中，開關管可以通過零電壓開關（ZVS）導通，輸出整流二極管也可以通過零電流開關（ZCS）關閉，從而最大限度地減少損耗。因此高頻、高功率密度、高效率變換器變得可行。

我們是否想過為什么在某些設計中測得的 LLC 串聯諧振轉換器 (LLC-SRC) 的開關頻率 (f sw ) 與我們的計算相差甚遠？

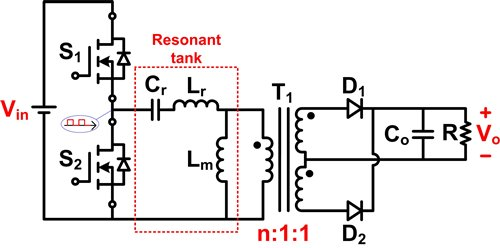

為了理解這種差異的原因，讓我們從一個基本的隔離式 LLC-SRC 開始，如圖 1 所示。一個基本的隔離式 LLC-SRC 由一個半橋（S 1、S 2）、一個諧振電容器（C r）、一個諧振電感（L r）和一個理想變壓器（L m作為磁化電感）。大多數 AC/DC 電源設計人員使用正弦近似對這種基本隔離式 LLC-SRC 進行線性化，以獲得輸入至輸出電壓增益并預測不同條件下的開關頻率。當 f sw接近較高的諧振頻率（fr=1/(2π(L r C r) 0.5 )。

圖 1：基本隔離式 LLC 串聯諧振轉換器

但是，我們可能會注意到，在我們的某些設計中，測得的開關頻率與使用上述線性化過程的計算結果相差甚遠。那么為什么計算結果和測量結果之間仍然存在差異呢？

如果我們仔細檢查線性化過程的假設，我們會注意到它假設一個沒有漏感的理想變壓器。因此，考慮到實際變壓器中不可避免的漏感，我們的測量和計算之間將存在差異。當使用單個集成變壓器（例如變壓器漏感）作為諧振電感L r時，差異顯著增加，因?yàn)樽儔浩鞯拇呕姼胁辉龠h(yuǎn)大于其漏感。要解決此問題，我們需要使用如圖 2 所示的變壓器模型來改造變壓器。

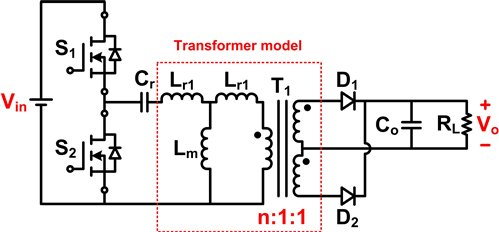

圖 2：具有集成變壓器的隔離式 LLC 串聯諧振轉換器

如果將輸出繞組開路時變壓器的初級電感定義為L p，將輸出繞組短路時的變壓器漏感定義為L lk ，則可以表示L m，L r1，L之間的關系p和 L lk如公式 1 至 3 所示。其中 k XFMR 是變壓器耦合系數。

通過使用圖 2 中的集成變壓器模型和上面的方程，我們可以檢查計算和測量之間的差異。

適用于消費電子產品的低壓寬輸入 LLC 諧振轉換器（12V/10A）TI Designs 參考設計可在寬輸入范圍（100V AC至 132V AC）下運行，并包含一個集成變壓器。為了保持良好的輸出規定，參考設計中的 L p /L lk (86.9μH/22.3μH = 3.9) 比低于常見的離線 LLC-SRC 設計。低 L p /L lk比率使變壓器遠非理想，因此，此設計是一個很好的示例，可以說明如果在具有不良耦合變壓器的 LLC-SRC 上使用圖 1 中的模型，我們將獲得多少差異。

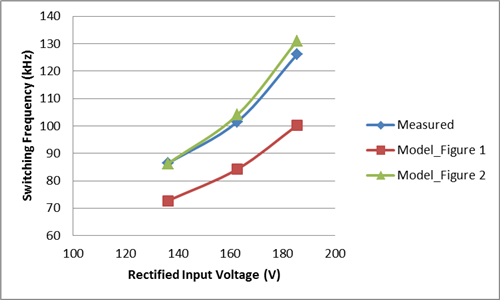

圖 3 顯示了基于圖 1 的計算結果（假設 L lk = L r和 L m = L p -L lk），以及圖 2 的模型和測量結果。測試時 12V 輸出負載 6A。

圖 3：計算和測量的PMP8762開關頻率之間的比較

如我們所見，使用圖 1 中的變壓器模型的計算結果與實際測量結果相差甚遠。相反，通過使用圖 2 中的適當變壓器模型，計算結果更接近實際開關頻率。

因此，下次開始 LLC-SRC 設計時，一旦我們決定使用具有良好耦合變壓器或單個集成變壓器的外部 L r，請務必使用正確的變壓器模型。
