110kV線路保護特點

與其他配電線路相比,10KV線路缺乏規范性。其他配電線路大多成環形狀,而10KV線路分布呈大量放射狀,同時有大量變壓器T接在共同的分支上,造成了10KV線路的多樣性。由于10KV線路在發生故障時,不能及時跳開線路開關切除故障,導致主變變低開關跳閘,即10KV系統越級跳閘。由于電網中10KV線路采用放射性供電方式,10KV線路越級跳閘將造成整段母線的10KV負荷損失,對供電可靠性影響較大。

210kV線路保護越級跳閘分析

近期某35KV變電站發生了一起故障,此站10KV電壓等級部分采用單母線的一次接線方式,故障線路所在的母線共有4條出線,接線圖如圖1所示。

故障發生后保護動作行為:10KV004線路保護啟動,1號主變保護啟動,1號主變高復壓過流Ⅲ段出口跳311、011。

2.1保護動作行為分析

2.1.11號主變保護

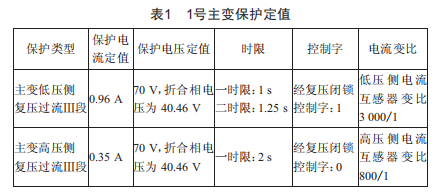

1號主變保護定值如表1所示。

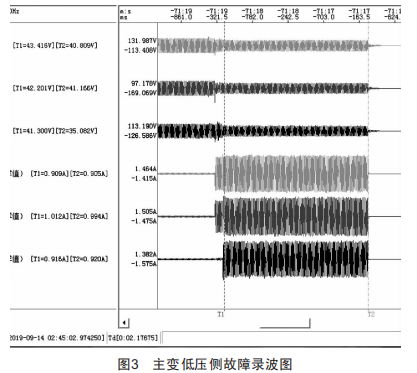

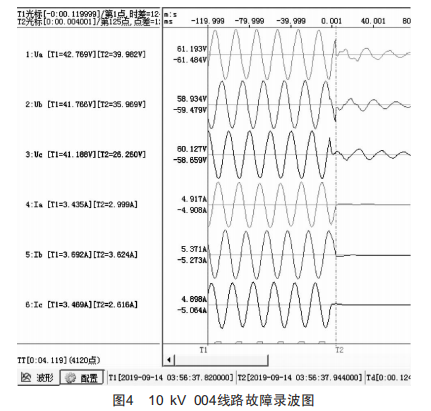

1號主變高壓側故障錄波如圖2所示,低壓側故障錄波圖如圖3所示,10KV004線路故障錄波圖如圖4所示。

主變高后備保護動作分析:如圖2所示,B、C相電流值(最高值為0.36A)超過高壓側過流Ⅲ段定值的最大持續時間2068mS,大于定值時限2S,且高壓側未投入經復壓閉鎖控制字,因此只要高壓側電流大于0.35A且持續時間超過2S,高壓側過流Ⅲ段保護就會動作。

主變低后備保護未動作分析:如圖3所示,B相電流最大值為1.012A,達到低壓側過流Ⅲ段保護啟動值,但電壓值一直在40v以上,主變低壓側投入經復壓閉鎖控制字,低壓側故障電壓未到達保護啟動定值,所以主變低壓側復壓過流1段保護不啟動。

2.1.2 10kV004線路保護

004線路保護定值如表2所示。

表8004線路保護定值

10kV004線路未動作分析:從圖4可看出,10kV004線路發生A、B、C三相短路故障,其間故障電流大于過流Ⅲ段定值,持續時間遠大于保護時限,但投入經復壓閉鎖控制字,且電壓一直未曾低于40V,所以保護裝置未動作。

2.2保護越級的原因分析

10kV004線路保護投入經復壓閉鎖功能,且電壓一直在40～42V浮動,未達到保護電壓定值,保護裝置不動作:1號主變低后備保護投入復壓閉鎖功能,且母線電壓一直在41～42V浮動,未達到保護電壓定值,保護裝置不動作:主變高后備保護未投入復壓閉鎖功能,故障電流持續時間為2433mS,超過主變高壓側過流Ⅲ段保護動作定值2S時限,導致主變高壓側過流Ⅲ段保護動作。所以,此次越級跳閘的原因是10kV線路保護投入復壓閉鎖功能,導致保護拒動。

310kV線路保護整定計算探討

10kV線路的保護裝置配置,一般由瞬時電流速斷Ⅰ段）、定時限過電流1段）、過負荷保護及三相一次重合閘構成。下面談?wù)?0kV線路保護的整定原則:

1）瞬時電流速斷保護:在整定計算中,10kV線路定值計算偏重靈敏性,原因是10kV線路一般為多級保護的最末級,或最末級用戶變電站保護的上一級保護。2）定時限過電流保護:按躲過本線路最大負荷電流整定,同時還應該滿足線路末端故障時的靈敏度要求。當線路較長,過電流保護靈敏度不夠時,如20km以上線路,可采用復壓閉鎖過流,此時負序電壓取0Ⅱ06U1U1為額定電壓）,低電壓取0Ⅱ6e0Ⅱ～U1,動作電流按正常最大負荷電流整定,只考慮可靠系數及返回系數。

但上述案例中的37kV站的004線路不屬于長線路靈敏度不夠的情況,所以不用投入復壓閉鎖過流功能。

4結語

一次設備發生短路或其他各種故障時,由于保護定值不匹配,造成上級開關跳閘,本級開關不動作,從而使停電范圍擴大,故障影響擴大,造成更大的經濟損失。

為防止類似事件的發生,防范開關拒動風險,目前對凱里電網10kV線路保護定值進行了梳理,10kV線路保護定時時限過流保護都退出復壓閉鎖功能。
