近年來，國產MCU不斷發展，雅特力作為MCU“芯”勢力強勢崛起，AT32 MCU逐步向中高端市場發力，產品已廣泛應用在5G、物聯網、消費、商務及工控等領域。復雜的產品應用使得設計規模越來越大，制造工藝越來越復雜，依靠手工難以完成相關工作。

EDA作為關鍵的芯片設計工具，也是MCU生態鏈中的重要一環，通過計算機強大的輔助設計能力，可以大大提高電路設計的效率和準確性。雅特力不斷建設和完善AT32 MCU開發生態，于立創EDA平臺自建器件封裝庫，目前分別在立創EDA標準版和專業版中創建了共42種器件型號封裝可供用戶使用，并將根據AT32 MCU產品型號不斷完善更新資源。

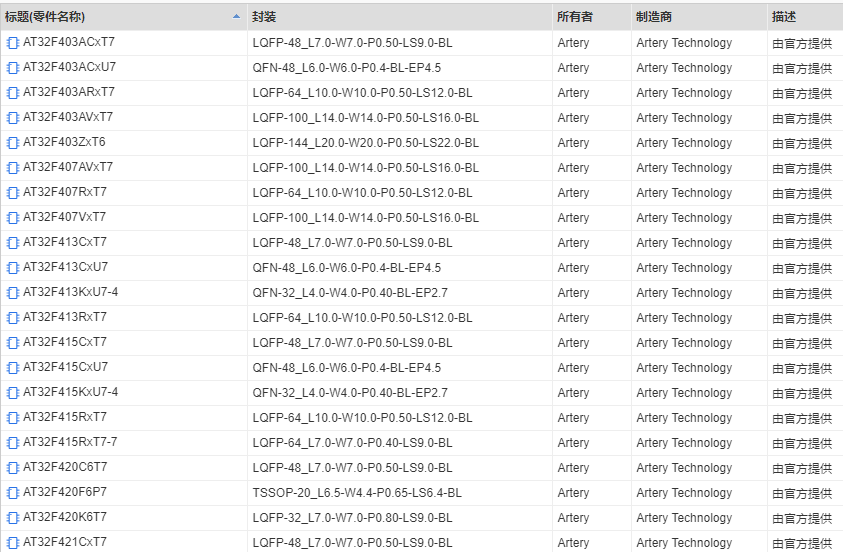

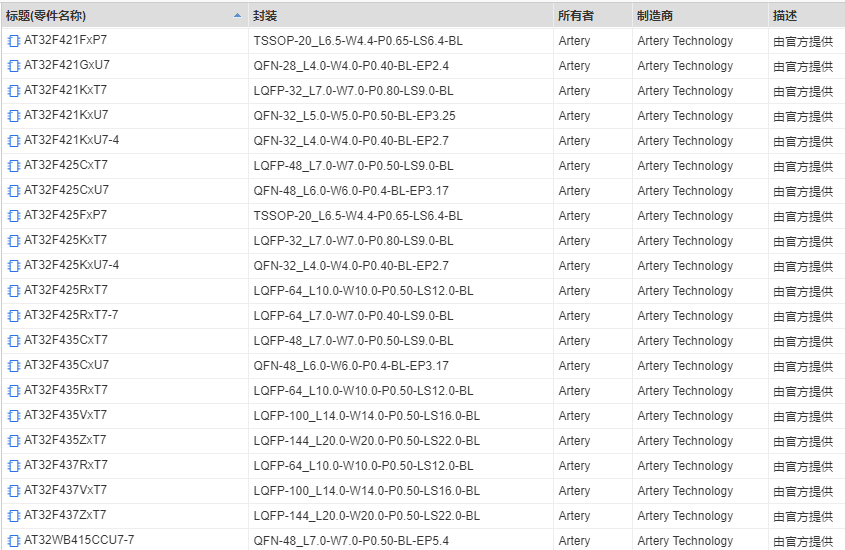

▲ AT32器件封裝庫列表

操作指南

為了方便大家操作，雅特力精心整理了操作手冊，教大家如何在立創EDA標準版和專業版器件封裝庫中查找、辨別區分、放置雅特力官方制作提供的AT32系列器件封裝(原理圖和PCB封裝)。

由于器件型號較多，器件封裝的命名中使用帶有“x”字樣，用來代表內存的空間大小，用戶可以根據最終使用的芯片型號修改“x”字位。以下將以AT32F413CxU7系列(QFN48 6x6mm封裝)為例來進行操作演示，其它型號操作方法與此類似。

立創EDA標準版操作流程

立創EDA包括標準版和專業版，專業版相較于標準版擁有較多的附加功能，但對于小規模的電路設計而言，標準版功能已完全可以滿足需求。

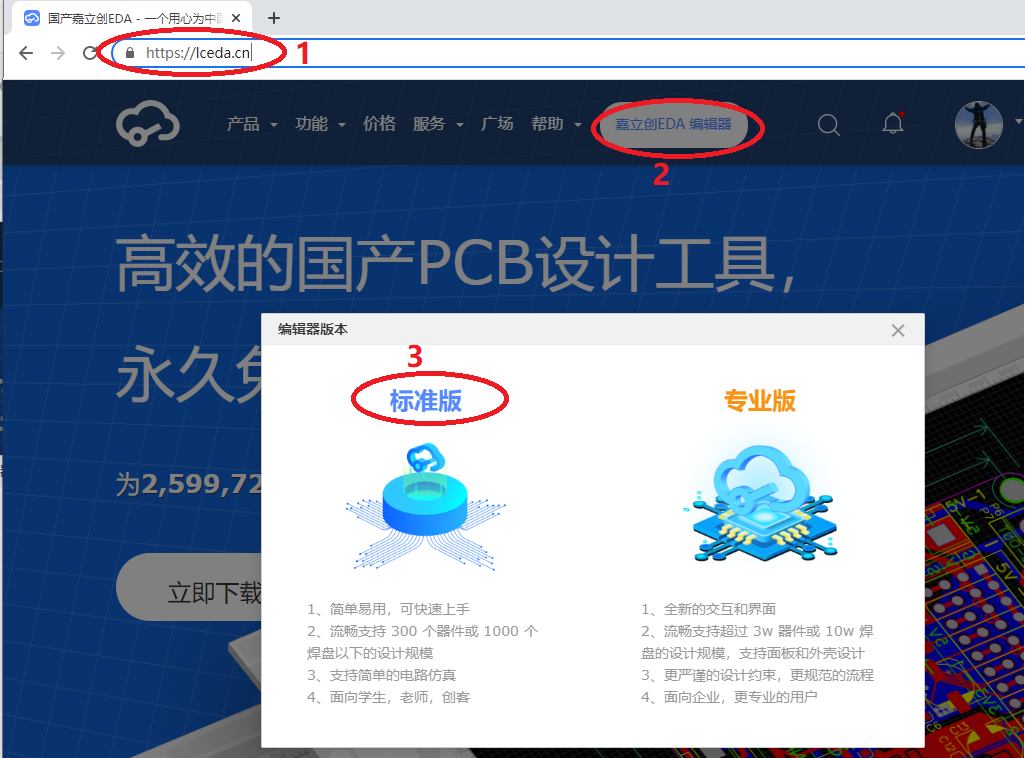

瀏覽器輸入網，打開“嘉立創EDA編輯器”，選擇“標準版”進入界面。

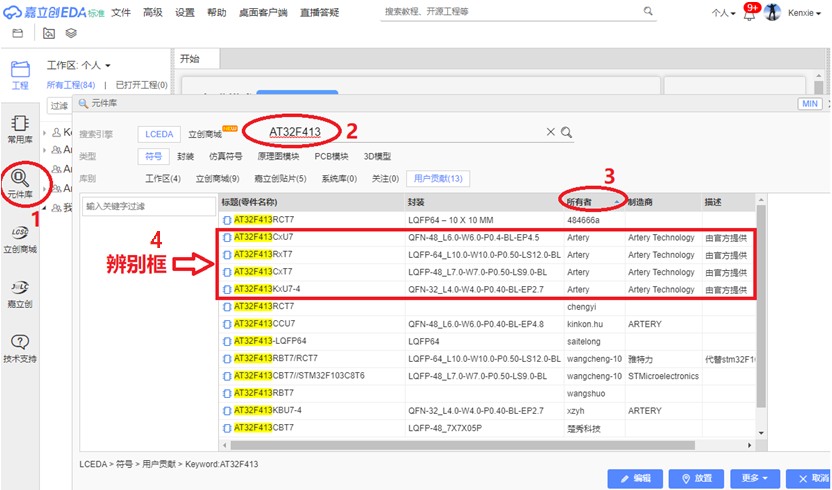

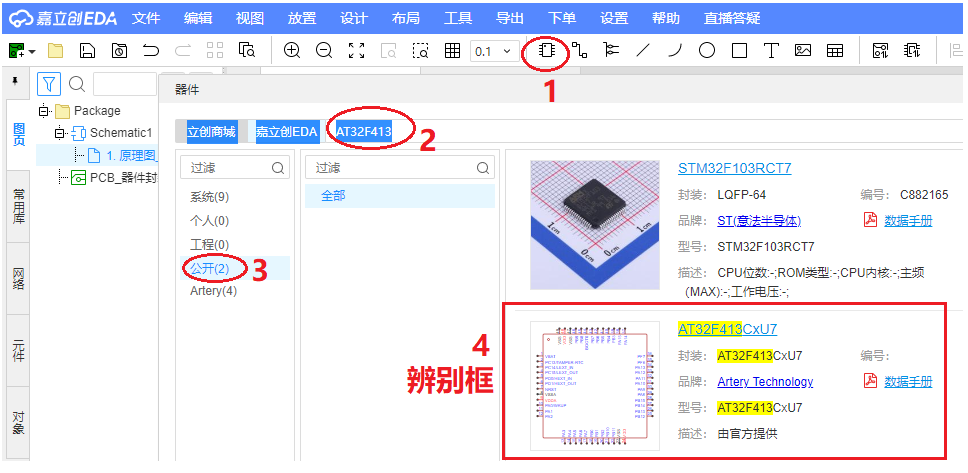

依照下圖步驟查找與辨別雅特力器件封裝，最后在檢索結果中確認“所有者”、“描述”兩個欄位。

所有者：Artery

描述：由官方提供

在原理圖中，選中器件后可查看器件基本信息，如右側屬性欄所示。

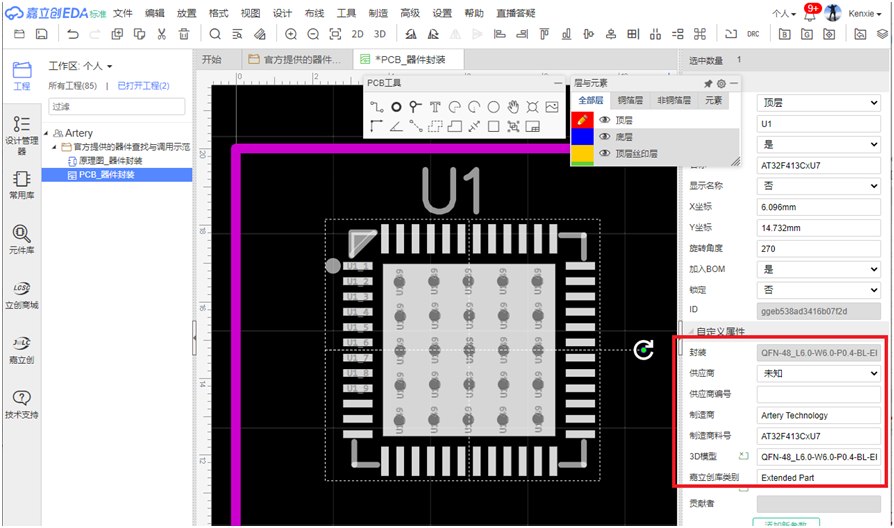

在PCB圖中，選中器件或某個焊盤后可查看器件和尺寸相關信息，如右側屬性欄所示。

立創EDA專業版操作流程

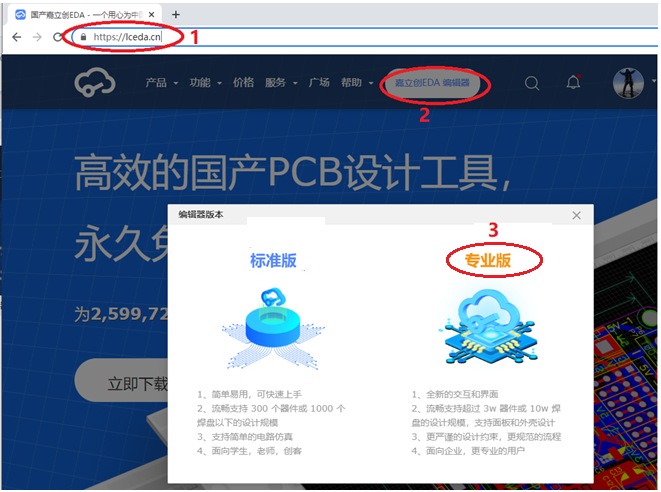

如果標準版無法滿足設計需求，則可以選擇功能更加全面的專業版。點擊“專業版”進入編輯界面。

專業版可通過兩種方法查找與辨別雅特力器件封裝，方法一如下圖步驟，最后在檢索結果中確認“描述”這一欄位。

描述：由官方提供

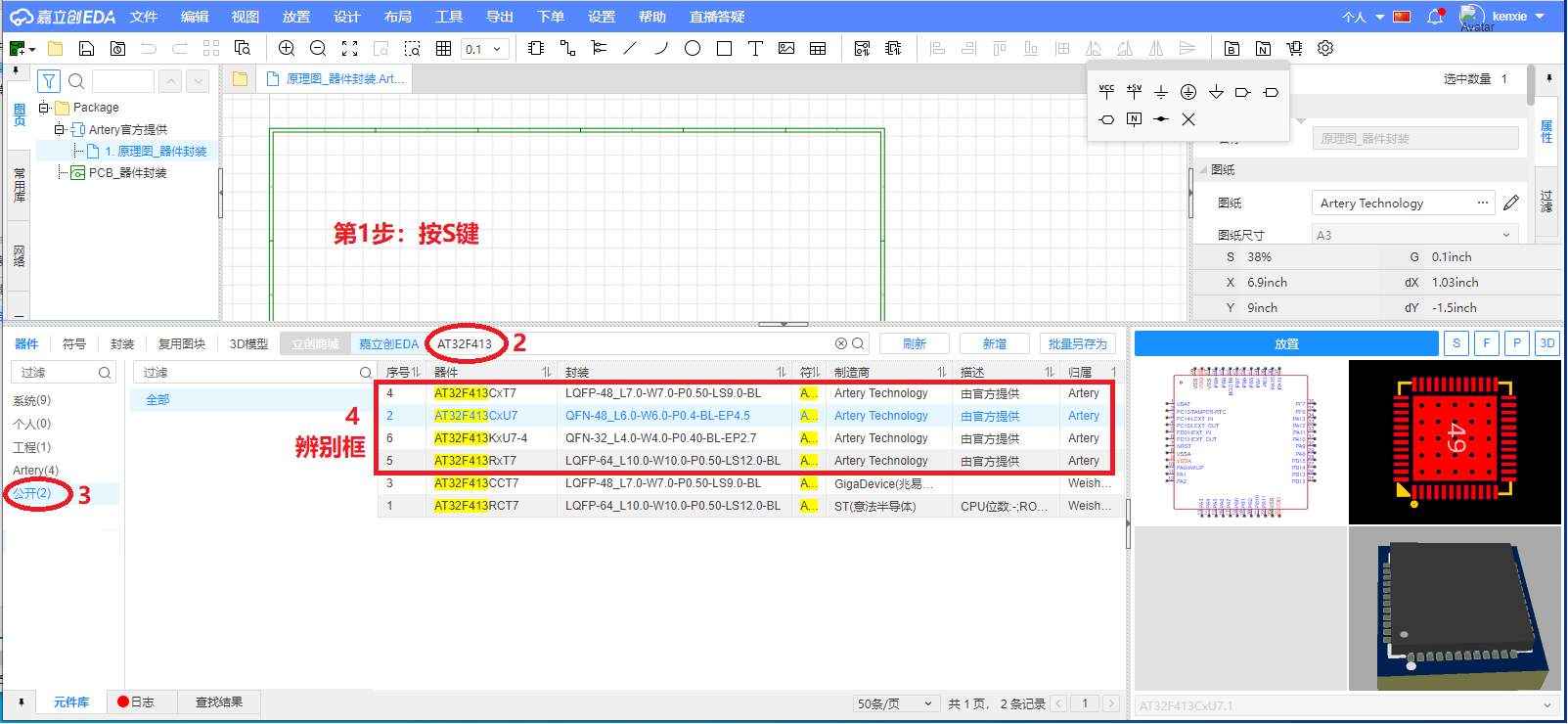

方法二如下圖步驟，最后在檢索結果中確認“所有者”、“描述”兩個欄位：

所有者：Artery

描述：由官方提供

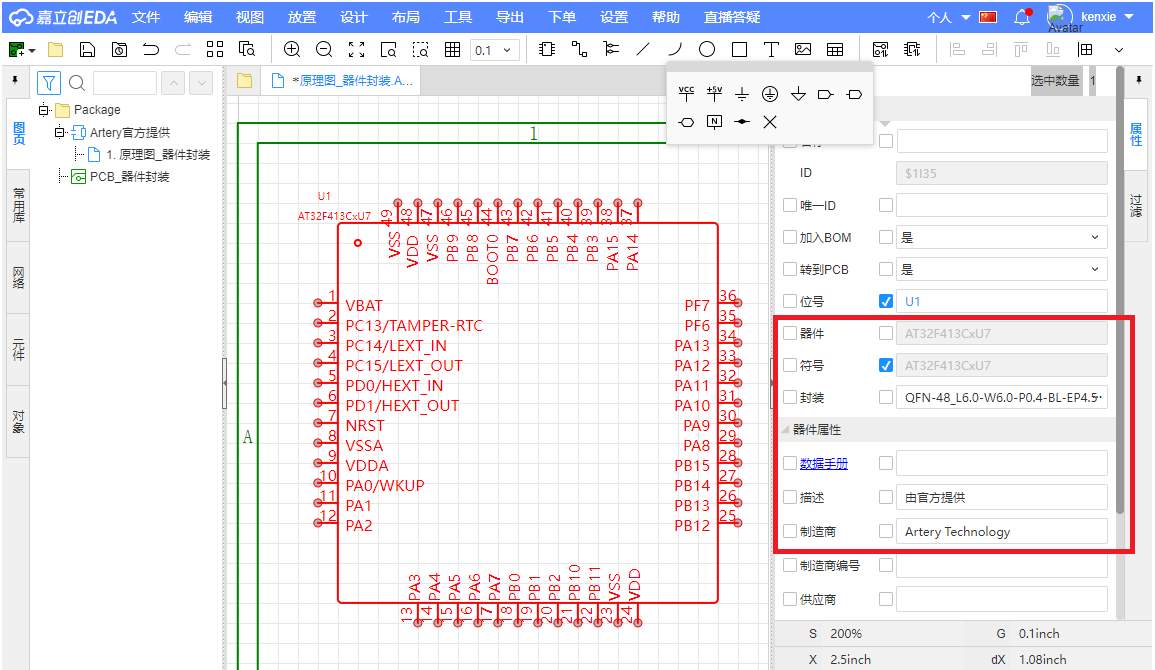

在原理圖中，選中器件后可查看器件基本信息，如右側屬性欄所示。

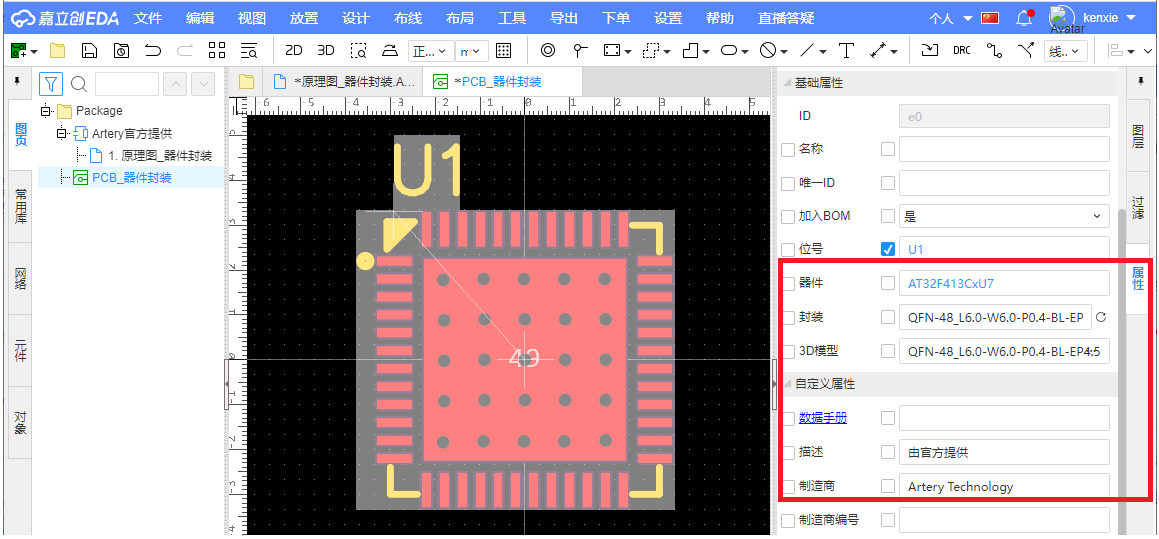

在PCB圖中，選中器件或某個焊盤后可查看器件和尺寸相關信息，如右側屬性欄所示。

立創EDA的加持為AT32 MCU提供了高效開發支持，進一步完善了雅特力開發生態體系，同時為工程師帶來便利性，加速了產品開發設計流程!
