引言

電力暫態信號蘊藏的信息量大,包含故障類型、故障位置、持續時間等信息數據,提取到有效的電力暫態信號的特征信息是實現暫態保護的前提。然而電力暫態信號的檢測、識別是目前制約電力暫態保護發展的難題,根本原因在于缺乏完備的電力暫態信號研究的相關理論,尤其是暫態信號的檢測、去噪、識別等理論尚未構成體系,并且缺乏實踐應用。小波分析技術結合了工程科學與應用數學兩項學科技術,被廣泛應用于信息分析、信息識別、信息診斷等領域。因此,將小波分析技術應用于電力暫態信號自動分析系統中,可以促進電力暫態保護的發展。

1電力暫態信號自動分析系統的組成

1.1信號采集模塊

傳統的信號采集方法在監測頻帶寬度時需劃分子頻帶,導致設計成本上升,系統靈活性受限,實用性較差。針對這一問題,在眾多的信號采集方法中,基于小波分析的信號采集模塊首先利用計算機處理測量連續的時間信號,對連續的信號進行離散采樣,再經過量化、編碼等處理組成數字信號。以此獲得的數字信號可以通過衛星通道、光纖、電纜、微波干線等數字線路進行傳送,結合頻域信道化方法,即通過將監測的目標頻帶劃分成若干子帶,每個子帶分配一個低速率采樣的方式,提升動態范圍,還可通過量化該預測值與信號當前值之間的差值來抑制強干擾信號,提高小信號的量化精度。

1.2信號處理模塊

本次研究的核心是對電力暫態信號進行自動分析處理,將整個系統分為硬件和軟件兩大部分。根據系統的任務和功能,信號處理與控制單元構成如圖1所示,包括小波濾波器、雙T濾波器、自動增益控制電路、程控濾波電路、整形放大、測頻信號、半波精密整流、數模D/A轉換4~20mA電流輸出等電路模塊組成。

在小波分析算法中,利用小波濾波器對信號進行連續降半分割。為方便控制操作,把分割結果轉換成模擬電流傳送到電腦控制系統中,由此完成信號處理。

1.3自動處理模塊

為滿足數據自動預處理的同時實現數據自處理等需要,將自動處理系統細分為多個子程序。不使用虛擬機進行系統部署時,只需要Linux操作系統服務器和windows操作系統服務器,對階段程序及其他程序進行部署。若電力暫態信號充足,為提升系統性能,也可將各子程序分別部署至多臺服務器上。

1.4電源模塊

傳統的電力暫態信號自動分析多以經驗分析為主,經過分析后設計技術方案,再進行經濟性對比,已經難以滿足復雜電力系統的規劃需求。加上各種不可控性因素的影響,更加難以獲得較好的系統發展方案。通用電氣公司開發的最優電源規劃程序包,以生產費用最低為目標,用靜態向前看的方法優化,使用失負荷概率作為可靠性約束準則。所謂靜態向前看的方法是指在優化時不用動態規劃求整體優化方案,而是逐步靜態優化,但在計算費用時計入各建設項目在規劃水平年后的一段時間,稱為向前看時段長度內的運行及維修費用,這個時段內的負荷假設與規劃水平年相同,以此來計入一些投資大而運行費用低廉項目的效益。

1.5顯示控制模塊

電力暫態信號自動分析系統的顯示控制部分主要是顯示所有在分析過程中至關重要的信息,包括采集到的數據、時間頻率、空間頻率、穩定狀態等,并在特殊情況下以改變顯示顏色或形狀的方式進行提醒。

2電力暫態信號自動分析系統測試

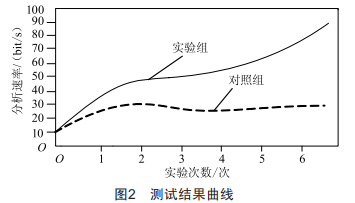

在電力暫態信號自動分析系統設計完成后,分別采用基于小波的分析系統和傳統分析系統對相同的暫態信號進行分析,前者設為實驗組、后者設為對照組,記錄實驗數據,并根據記錄結果繪制出如圖2所示的曲線圖。

圖2中實線為實驗組,也就是基于小波分析技術的電力暫態信號自動分析系統,虛線為對照組,即傳統分析系統。由圖2可以清晰地看出,實驗次數在不斷增加的過程中,傳統分析系統只能檢測出電力中一小部分的暫態信號,而基于小波分析技術的電力暫態信號自動分析系統能夠在多次實驗中敏銳檢測出電力暫態信號,并且用時更少。

3測試結果

經上述分析及測試實驗驗證,基于小波分析技術的電力暫態信號自動分析系統不但擺脫了傳統分析系統的限制,而且大大提高了分析效率,采樣率高,計算量小,系統能及時、準確地為相關技術人員提供故障信息及保護動作的信息,并快速反饋,可實現不同數據環境下的準確計算,從而保證電力系統能安全、高效地進行網上數據的傳輸工作,充分體現了該分析系統的先進性和實用性。

4結語

小波分析具有獨特的時頻局部化特性,將小波變換應用于電力系統,特別是用于電力系統暫態信號的分析和處理,能夠滿足電力系統復雜化發展的需要。針對傳統的電力暫態信號自動分析系統分析速率低的問題,本文將小波分析技術應用于電力暫態信號自動分析系統中,經實驗對比分析,該系統的檢測分析速率遠遠高于傳統的分析系統。
