1設備概述

合肥本場所使用的INDRA雷達,是采購于西班牙INDRA公司的M0DES1RS-20MP/L型S模式單脈沖二次雷達,于2016年8月開始安裝調試,2017年4月正式投產運行,目前作為合肥新橋機場本場中低空和安徽管制區域高空飛機目標監視保障手段之一。天線驅動系統是INDRA雷達系統中的重要環節之一,它連接天線到詢問機柜,不僅給天線提供旋轉功能,也傳輸天線跟機柜之間的信息(射頻和方位信號等)。

2系統簡介

2.1基座結構

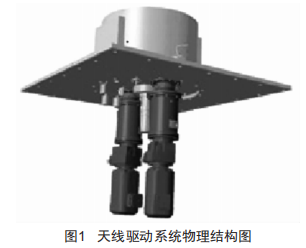

天線驅動系統主要由基座和基座控制箱兩部分組成,本文主要講述天線基座部分,天線基座主要包含轉盤、軸承環、驅動鏈、旋轉較鏈和方位信息系統,如圖1所示。

2.1.1轉盤

轉盤是基座的旋轉部分,為天線系統提供支撐和穩定的旋轉。三路射頻線纜通過轉盤面板上的接口連接至天線。轉盤上還有一個停動栓,是一個安全保護裝置,用于在天線停轉的時候將轉盤與底座固定,防止天線意外轉動對人員或設備造成傷害。

2.1.2軸承環

連接基座轉盤和固定部分的是軸承環,其外圈與天線底座固定,內圈與轉盤固定,外圈與內圈之間是一圈旋轉軌道,內圈的內側是一圈齒輪槽口,當天線開啟時,由馬達帶動小齒輪轉動,小齒輪咬合軸承環內圈齒輪帶動轉盤進行轉動。

2.1.3驅動鏈

INDRA雷達天線驅動系統有兩條驅動鏈,每條驅動鏈上包括一個電機、一個減速箱、一個離合器和一個小齒輪。電機和減速箱帶動小齒輪進行轉動。離合器通過吸合和斷開對驅動鏈的通斷進行控制。

2.1.4旋轉較鏈

位于天線基座底部中間位置,用于實現射頻信號在基座固定部分和旋轉部分之間的傳輸。

2.1.5方位信息系統

包含一個碼盤和兩個掃描頭,屬于增量式光電編碼器。碼盤由透光材料制成,上面有很多不透光的黑色刻線,編碼器工作時碼盤隨著天線轉動,光源在碼盤一端發生光信號,掃描頭在碼盤另一端通過檢測光信號的通斷產生兩個相差90o的ACP信號,利用它們的相位關系可以判斷編碼器正轉與反轉,碼盤轉一周在固定位置上會產生一個脈沖,稱為方位基準脈沖,即ARP。INDRA雷達每轉一周會產生16384個相同的ACP和1個ARP,雷達以ARP脈沖產生為參考對ACP脈沖計數處理從而得出天線瞄準軸的角度。

2.2信號流程

天線驅動系統的信號流程如圖2所示,從雷達機房上到天線基座一共有9根線纜,其中,和差控制3根射頻線纜由雷達機柜直接連接到天線旋轉較鏈,而后連接到LVA天線。有兩根線纜從雷達機柜到PCB(基座控制箱)連接到方位掃描分配盒,而后連接到編碼器,用于編碼器供電(+5VDC)和方位信號傳輸。

另有四路信號,一路用于離合器的供電(＋24VDC),一路用于服務和狀態信息傳輸,兩路三相380V交流電,用于雙馬達的供電,均由PCB連接至天線塔互聯箱而后連接至基座各組件。同時,PCB接入本地局域網,這樣在CMS(控制和監視)系統中就可以對天線驅動系統的狀態進行監視和控制。

3案例淺析

合肥INDRA雷達自安裝調試至運行的一年多時間里,天線驅動系統先后出現了一些大小問題,以下整理了部分案例及其分析處理過程。

3.1天線轉動異響

在天線安裝好開啟后,每次旋轉到固定的方位會出現一聲異響。在認真研究了天線驅動系統的結構之后,我們判定可能是齒輪咬合或是基座水平的問題。

對于齒輪咬合問題,打開轉盤面板進入轉盤內部,用六角起擰開內部的小蓋板,從這里可以看到軸承環內部齒輪和驅動小齒輪,將天線手動旋轉至異響方位,檢查齒輪物理外觀,確認無問題,對齒輪加注潤滑脂,手動旋轉天線,依然存在異響。

我們在認真檢查了天線在轉盤、底座在井字梁上的固定無問題后,檢查轉盤在底座上的水平,即內部軸承環的連接,檢查后發現,軸承環外側與天線底座之間的固定螺栓有4顆沒有安裝,而這4顆螺栓所在的位置恰巧是天線轉動異響出現的位置,因此我們判斷問題就存在于此處,通過了解安裝方法,我們備好4顆M6螺栓以及配套的套筒和扳手,安裝上后,開啟天線旋轉,異響消失。

3.2電機漏油

雷達運行一段時間后,兩個馬達均有不同程度的滲油。在每個馬達/減速箱組件上都有一個油位檢測裝置,油位檢測裝置內有一個浮標,當油位過低時,浮標會脫落,導致油位檢測電路告警。減速箱和油位檢測裝置之間有一根回油管,此次漏油位置為回油管連接馬達的接口。我們判斷天線開啟后,馬達高速運轉,導致機油不斷躍動,而回油接口處緊固不牢,導致機油溢出。于是重新對回油接口進行緊固和密封處理,經過一段時間的觀察,未再有機油滲出情況。

3.3旋轉較鏈故障

在INDRA雷達試運行階段,自動化系統和本地顯示系統突然無任何目標,而SLG上確無任何告警信息。

我們檢查設備各指示燈指示均正常,切換主備通道,仍無任何目標。在SLG上"GENEREL"菜單下勾選"TESTTARGET",即在TRA中產生一個測試目標送到接收機,本地可以正常顯示,這表示雷達接收處理部分正常。

我們繼續排查發射部分,在SLG的"MearSure"菜單中查看雙通道的發射功率和駐波比參數,發現通道處于備用狀態時駐波比穩定且小于l.5,通道處于主用狀態時和通道駐波比在2~5之間變動,控制通道駐波比在2~80之間變動,初步判定發射通道駐波比過高。關閉天線和輻射,在雷達機柜頂端斷開與三根同軸電纜的連接,使用網絡分析儀依次接入上天線的三根線纜,測量駐波比,發現和通道和控制通道駐波比均在5左右,差通道正常。上天線塔頂,斷開3根同軸電纜與天線旋轉較鏈的連接,使用網絡分析儀從旋轉較鏈上依次測量三個通道的駐波比,發現和通道和控制通道的駐波比在9左右,差通道在1.2左右,在天線基座上方旋轉較鏈后級測得三個通道的駐波比均在1.5以下,屬于正常范圍,初步判定天線旋轉較鏈故障。

我們按步驟更換旋轉較鏈備件后,重新生成單脈沖表,目標恢復正常顯示。同時針對SLG無告警提示的問題,在"MEXConfiguration"菜單內設置回波損耗告警門限值,非嚴重告警門限為l4,對應的VSWR值為l.5,嚴重告警門限值為8,對應的VSWR值為2.31,當駐波比異常時,會彈出相應告警,當有嚴重告警時,詢問被抑制。

4維護心得

天線驅動系統是雷達的公共部分,沒有冗余,所以對穩定性需求非常高,這就要求我們在平日的維護過程中,做到細致認真,杜絕隱患發生。筆者認為在平常的維護中要做到以下幾點:

(1)定期做好物理檢查工作,對系統的外觀、各緊固件,特別是線纜接頭的緊固做好檢查。對天線驅動系統運行時的聲音進行關注,要仔細聆聽馬達、較鏈的轉動是否順暢。另外,天線上的防雷設施檢查也是必不可少的。

(2)做好加油工作,對小齒輪、軸承環齒輪以及軌道需要定期加注潤滑脂,一般為每年一次,在有自動注油罐自動注油的情況下,要注意按時更換油罐。馬達/減速箱的機油一般三年一換,特別是第一次加注機油,由于馬達處于磨合階段,可能會產生很多廢屑,要按時去更換機油。

(3)天線驅動系統發生故障需要更換備件時,一定要按維護手冊中的程序進行更換,避免造成不必要的器件損傷、線序錯誤。射頻通道上的備件更換后,要在SLG上雙通道各個模式下重新生成應用單脈沖表。編碼器更換后要重新進行正北調整,并將偏置值填入UCS相應菜單選項內。

5結語

二次雷達作為目前空中管制工作的主要監視設備,其好壞關乎航路安全。保障二次雷達安全穩定運行,是每個雷達機務員的首要任務之一。本文系筆者在平日值班及維護過程中對天線驅動系統的維護經驗淺談,來源于實踐,希望能為同崗位的其他同志提供一些借鑒。
