引言

隨著中國鐵路技術的快速發展,加上經濟發展的需求,鐵路建設迅猛發展。其中,在高寒地區進行鐵路建設既是行業發展的現實需要,也是經濟發展的客觀要求。作為最重要的進藏鐵路一川藏鐵路的建設現在變得尤為重要,但是受其沿途惡劣自然環境的影響,川藏鐵路的建設遇到了種種困難和阻礙,其中建設時的能源問題就是主要的困難之一。由于高寒地區受大雪等氣候影響,架設電網十分困難,也無法采用太能陽、風能等。針對這個問題,我們設計了一套高寒地區鐵路能量采集儲存及利用系統,通過鐵路自供電系統為其配套的監控設備、軌旁設備等進行供電,希望為解決高寒地區鐵路建設中的供電問題提供一種思路。

1高寒地區鐵路能量采集儲存及利用系統的工作原理

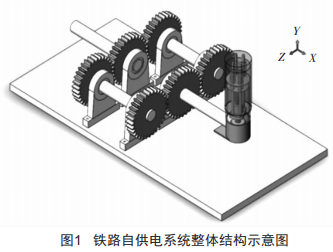

如圖1所示,鐵路自供電系統主要有四個模塊：（1）震動輸入模塊；（2）傳動機構模塊；（3）發電模塊；（4）蓄電模塊。工作時將震動輸入模塊安裝在鐵軌下方以接收鐵軌的震動。

工作的主要過程包括:

（1）震動輸入模塊收集火車經過時鐵軌的震動并轉化為齒輪的轉動。

（2）傳動機構將震動收集裝置中齒輪的轉動傳遞到發電機。

(3)發電機發電,并將產生的電能存儲至蓄電機構。

2高寒地區鐵路能量采集儲存及利用系統的設計要求

由于該裝置工作環境特殊,安裝位置特殊,因此對其結構的設計和質量有著嚴格的要求。受其工作環境惡劣的影響,同時也受到火車經過時對鐵軌沖擊的影響,如何保證系統在如此條件下平穩正常工作是一大難點。由于震動輸入模塊安裝在鐵軌下方,對鐵軌的穩定性以及火車經過時的安全性都有一定影響,因此如何減輕這些負面影響也是必須考慮的。

3高寒地區鐵路能量采集儲存及利用系統的結構設計

3.1震動輸入模塊

震動輸入模塊是該裝置的核心,如圖2所示,其主要由上筒、中筒、下筒、彈簧、絲杠、絲杠螺母、連接桿以及傘齒輪組成。

圖2震動輸入模塊結構示意圖

安裝時將彈簧壓縮后,將整個裝置放于鐵軌下方,通過彈簧向上的彈力,使上筒上表面與鐵軌保持接觸。當火車經過時,鐵軌的震動將傳遞給上筒,使得上筒隨著鐵軌一起上下震動,連接桿固定于上筒和絲杠螺母之間,從而使絲杠螺母上下運動,最終帶動絲杠旋轉。絲杠的旋轉由傘齒輪傳出,傳遞到傳動機構中。

3.2傳動機構模塊

傳動機構模塊結構如圖3所示,其主要起到傳遞轉動的作用,它可以將震動輸入模塊的轉動傳遞到發電機,帶動發電機發電。這里使用雙齒輪組是為了提高系統穩定性。

圖3傳動機構模塊結構示意圖

3.3發電及儲存模塊

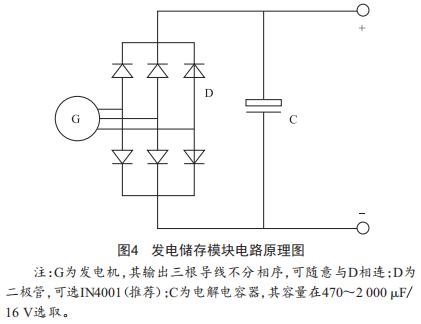

(1)該裝置采用的發電機主要適用于對小型蓄電池進行充電,采用的型號是57BL55s06-230TF9。采用該發電機時需要將交流電轉化為直流電,因此需要對其進行整流和濾波,其電路原理圖如圖4所示。

(2)當發電機噪聲增大時,可在發電機齒輪上加入適量潤滑油。

鐵軌震動的幅度和頻率決定了發電機的轉速,這些參數與火車的運行速度和道路斜度等有關。由于各種勵磁條件的不規則性和改變方向時傳動機構的間隙,發電機的轉速不斷變化,因此發電機輸出的電流不穩定且不規則。為了使電流穩定并適合于存儲和充電,有必要利用超級電容器將整流后的電流進行存儲。電容器的選擇可以為EV電池充電的超級電容器,因為它具有功率密度高、充電時間短和循環壽命長的特點。

4產品特點

(1)該設備主要采用純機械結構,構造巧妙方便,可以同時收集上下兩個方向震動產生的能量。

(2)該設備完全借助鐵軌自身產生的振動進行發電,適用范圍廣。

(3)裝置結構簡單,效率高,成本低,便于安裝,適于大批量生產使用與推廣。

5結語

這套高寒地區鐵路能量采集儲存及利用系統的設計,通過鐵路自供電系統收集鐵軌的震動并產生電能來供給鐵路上的小型電器工作。該系統結構簡單,原理巧妙,成本低,效率高,而且節能環保,在鐵路里程居于世界首位的中國有著十分廣闊的應用前景,同時還可以應用到世界上其他高寒地區的鐵路建設中。
