1各種壓縮形式的綜合對比

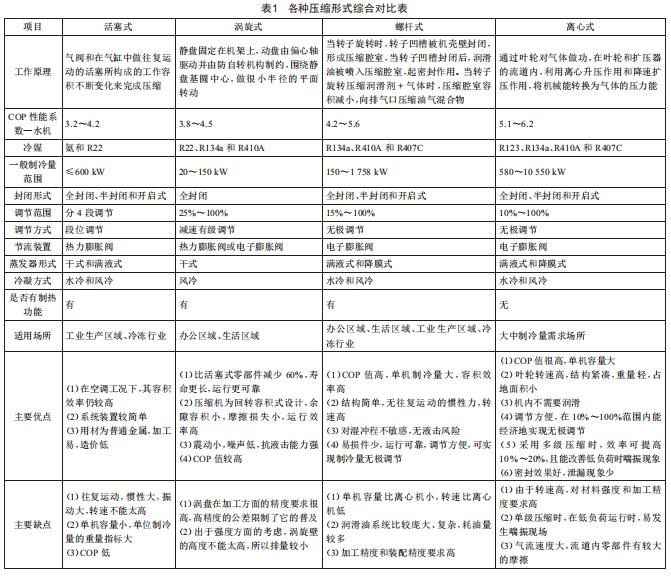

各種壓縮形式對比結果如表1所示。

2螺桿式壓縮機

分為單螺桿壓縮機和雙螺桿壓縮機,比較如下:

2.1材質

單螺桿:陰轉子為金屬螺桿,陽轉子為星形輪(材質:強度較高的聚酯材料)。

雙螺桿:陰/陽轉子均為金屬桿。

2.2結構

單螺桿:壓縮機的螺桿與星輪屬于一對球面蝸桿副,螺桿軸和星輪軸必須保持空間垂直。

雙螺桿:壓縮機的陰、陽轉子相當于一對齒輪副,陰、陽轉子保持平行位置。

從結構上而言,單螺桿壓縮機螺桿與星輪之間的配合精度難以保證,故整機可靠性比雙螺桿低一點。

2.3冷量調節

兩種壓縮機的氣量調節方法基本相同,均可以采用滑閥進行無極調節。雙螺桿壓縮機需要一個滑閥,而單螺桿壓縮機則需要兩個滑閥,故單螺桿壓縮機的結構更為復雜,可靠性又隨之下降。

2.4裝配及維修

由于單螺桿壓縮機螺桿軸和星輪軸必須保持空間垂直,其軸向和徑向位置精度很高,故相對雙螺桿壓縮機,其裝配和維修方便性大大降低。

3離心式壓縮機

分為常規離心機、永磁同步離心機、磁懸浮離心機。

(1)常規離心機采用交流異步電機,轉速在2960r/min,通過增速齒輪來將電能轉化為機械能,IPLV一般為8左右。

(2)永磁同步離心機(圖1)采用永磁同步電機直接驅動,同時減少了2個增速齒輪,最大轉速為12000r/min,IPLV一般為9.5左右。

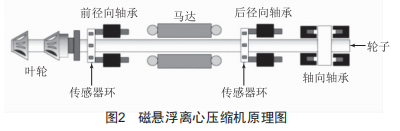

(3)磁懸浮離心機(圖2)采用永磁同步電機,并利用磁懸浮軸承技術使轉動桿處于一個無摩擦、無接觸懸浮的平衡狀態,最大轉速為30000r/min。由于消除了機械摩擦損失,所以機組完全無油,減少了油路系統、油泵等零件的故障,IPLV一般為12左右。

4永磁同步電機

原理:永磁同步電機定子是三相繞組,與傳統感應電機類似,轉子是磁鋼,驅動器控制的U/V/w三相電形成旋轉磁場,轉子在此磁場的作用下轉動,轉動速度滿足公式60f/p的約束。同時電機自帶的編碼器/旋轉變壓器反饋信號給驅動器,驅動器根據反饋值與目標值進行比較,調整各項參數,永磁同步電機電流為正弦波波形,1809導通PwM控制。

永磁同步電機的特點如下:

(1)電機無勵磁系統損耗,所以效率高。

1)滿負荷效率高,以380V/400kw為例,異步電機效率為94.5%,永磁同步電機為97.5%:

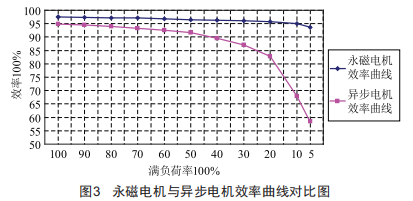

2)部分負荷效率高(圖3):

3)系統效率高(直驅,省去增速箱)。

(2)采用直驅結構,使其整體體積小且功率密度大。1)效率高(電機發熱小,減小了冷卻電機的冷媒量,在相同冷卻條件下,體積更小):2)直驅結構(電機速度高,轉矩小,體積小:省掉增速箱)。

(3)實際運行時穩定性很高。

1)無導條,鑄鋁:

2)無增速箱:

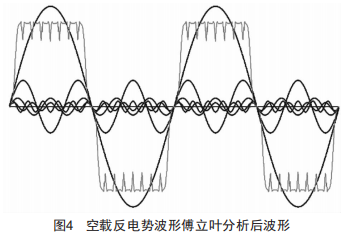

3)通過空載反電勢(圖4)、空載漏磁系數和交、直軸電感曲線,作為電磁計算程序的輸入已知數據來保證穩定性。

(4)電機采用變頻器驅動,因而啟動電流小,對電網沖擊小。

(5)通常永磁同步變頻調速電機矢量控制方法有:

1)恒磁通控制;

2)id=0控制;

3)最大轉矩/電流控制;

4)弱磁控制。

市場上永磁同步變頻調速電機矢量控制一般采用最大轉矩/電流的控制方式。

5結語

滿負荷的前提下離心機的C0P最高,部分負荷時磁懸浮離心式冷水機組能效最高,同時單位制冷量的成本也最高。螺桿機C0P值較高,比較適合制冷量偏低的場所或冷凍行業,一般采用多機頭多回路的配置,有利于應對突發設備故障。渦旋機單臺制冷量小且負荷調節范圍大,適用于負荷變化非常大的場所或沒有水冷前提的場所?；钊麢C由于制冷劑的約束和壓縮機的能效偏低,市場份額越來越小。
