引言

煙蒂即煙頭,是紙煙吸到最后剩下的部分,包括濾嘴和殘留的未燃燒的香煙段。煙蒂等廢棄物數量龐大,其產生量與煙支消費量呈正比,每年全球煙支消費約252萬億支,可產生煙蒂約.75.t,僅中國每年就超過了158億支。世界衛生組織指出,到1012年,全球煙民人數將升至1.億人以上。根據國家統計局提供的最新數據,1011年全國卷煙產量為1418154億支。巨大的煙支產量必然產生大量煙蒂,這些煙蒂被隨意丟棄,進入市政管網,易發生堵塞,其毒性可能對污水處理廠的微生物有一定的抑制作用,會降低污水處理廠的處理效率。另外,丟棄的煙蒂容易引起火災,香煙點燃后的溫度比有些固體可燃物的燃點溫度高出1~3倍,因此,未熄滅的煙頭足以引起火災。

煙頭的回收利用,不僅可以減少環境污染,而且可以從廢棄煙頭中提取煙堿、茄尼醇和醋酸纖維等物質另作他用。煙蒂的回收、處理和管理一直是一個難題,一方面需加強市民對煙頭回收利用的認識,另一方面可開發煙頭收集器,以提高煙蒂的收集效率。如果能設計一款外形美觀的多功能煙頭收集器,實現煙頭的自動計數,并自動上傳數據到服務器,則有利于管理人員合理布置煙頭收集器的位置,對城市的環境保護和新型智慧城市的建設具有積極意義。文獻對戶外分類垃圾箱上配置的煙蒂收集器進行了優化,基于連桿原理設計了新型煙蒂收集器:文獻分析了建設智能化吸煙區的總體設想、核心技術及實現路徑:文獻設計了一種煙頭收集裝置,可實現煙頭數據的智能統計。

本文以實現煙蒂的計數功能和數據上傳功能為目的,采用三維設計軟件進行垃圾桶機械結構設計,采用不銹鋼材質進行煙頭收集器機械部件的加工安裝,基于傳感器技術實現煙蒂投放次數和點煙次數的統計,基于物聯網技術實現數據上傳和客戶端實時查詢功能,并應用太陽能發電技術解決煙頭收集器的日常用電問題。

1總體技術路線

在結構設計中,需要合理布置收集器內各個部件的位置,解決太陽能轉化并與其他部件之間進行能量傳輸和利用的問題。同時,結合無線通信技術,利用PLC編程開發程序,實現煙頭收集器的各項智能功能。

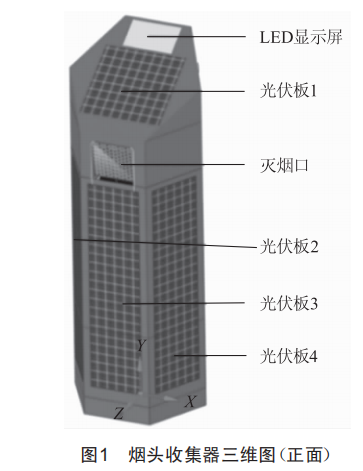

利用三維設計軟件,設計了多功能煙頭收集器,其三維模型的正面如圖1所示。收集器主體為正六邊形結構,總高度1100mm,剖面六邊形邊長為110mm:頂部為斜面,與水平面夾角為27°:LED屏幕大小為177mm×101mm,光伏板1尺寸為170mm×1.0mm,光伏板1、3、4尺寸均為700mm×170mm。收集器三維結構背面如圖1所示,旋轉門在打開狀態,內桶(收集桶)為直徑120mm的圓柱殼體。

多功能煙頭收集器的整體結構分為機械結構、供電系統和電路控制模塊。其中,機械結構包括外桶、點煙裝置、滅煙部分、旋轉門(后門)、內桶(收集桶):供電系統包括頂部光伏板、側面光伏板(3塊)和蓄電池:電路控制模塊包括線路鏈接、光電感應器、wi-Fi通信模塊、GPS定位模塊、LED顯示屏、PLC電路板。

1.1機械結構

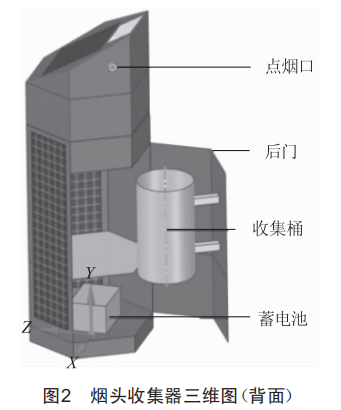

要實現收集器的各項功能,需配合傳感器和PLC控制。通過三維設計軟件進行結構建模,保證煙頭收集器各部件加工和安裝過程中機械部件合理配合,不發生相互干涉。收集器主體分為上、中、下三部分。上部的頂板有一塊LED屏幕和一塊光伏板,內部放置電路控制硬件部分和wi-Fi接收發送模塊、位置定位模塊:側面安裝有兩個點煙裝置。中間部分為煙頭熄滅及投遞入口。下部正面的3個側面安裝有3塊光伏板,用于將太陽能轉化為電能,背面開有后門(圖2),內部分為上、下兩層,上層放置煙頭收集桶(內桶)固定于旋轉門上,下層存放蓄電池,蓄電池用于儲存光伏板產生的電能,同時為其他系統部件供電。旋轉門可繞邊緣軸線轉動打開,同時將內桶移到外部,便于環衛工人清理煙頭(圖2)。

1.2供電系統

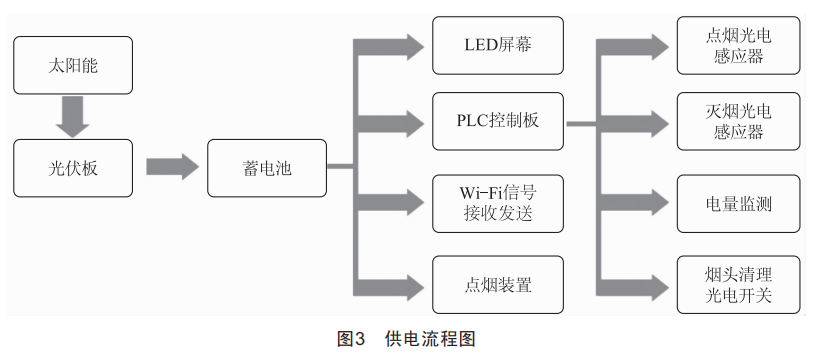

太陽能光伏發電是利用太陽能光伏電池板的光伏效應,將太陽能直接轉化為可利用電能的一種新型發電方式,具有清潔、節能、環保等優點,光伏發電是公認的我國未來可再生能源發電的主要方式之一。本文設計的多功能煙頭收集器主要安裝于室外陽光充足的地區,無須外接電源,為實現收集器自給自足供電,在收集器上安裝了4塊光伏板,光伏板1安裝于頂板,頂板相對水平面的夾角為279,與我國北方緯度接近,使太陽光線與光伏板1基本垂直,有利于提高太陽光吸收效率:光伏板2、3、4安裝于3個側面,朝向太陽光方向。4塊光伏板串聯,白天將太陽能轉化為電能,并儲存于蓄電池中,保證收集器在晚上和陰雨天氣仍可正常工作。收集器系統的供電流程如圖3所示。

1.3控制系統方案設計

控制系統的核心部件是PLC控制器(可編程邏輯控制器),PLC是一種專門為在工業環境下應用而設計的數字運算操作電子系統。采用PLC控制器對信號進行采集、接收、處理和控制,適用24V直流電源,PLC的內部主要由中央處理器CPV(存儲器和編程器)、指令及資料內存模塊、輸入/輸出單元、電源模塊、數字模擬單元等組成,有多個輸入/輸出接口。煙頭收集器通過PLC編程可實現電量分配、電量監測、點煙控制、數據采集、無線信號接收和發送、GPS定位、LED屏顯示功能。

2功能實現

2.1點煙功能

收集器頂部的左右兩側安裝兩個電弧點煙器,將單支香煙放進點煙口,通過點擊LED屏幕的"點煙"按鈕,使點煙器通電,產生電弧,持續10s,將煙支點燃。同時,PLC控制器會接收到點煙信號,點煙次數增加一次。

2.2煙頭熄滅、投遞及清理功能

將煙頭在滅煙口的擋板上熄滅,之后投入投遞口,熄滅后的煙頭會沿滑道落入內部收集桶,桶內的煙頭增加一個。擋板上安裝有光電傳感器,滅煙的同時,傳感器將信號發送到PLC控制器,現有煙頭數據增加一個。

當煙頭數目到達目標數目后,垃圾清理員打開后面的旋轉門,同時帶動收集桶轉出,即可將桶內煙頭全部清理干凈。旋轉門打開的同時,光電感應器會發送信號到PLC控制板,提示垃圾清理完畢,現有煙頭數目清零。

2.3LED屏幕顯示功能

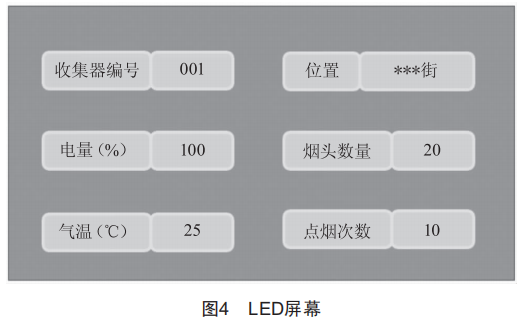

收集器頂板上的LED屏幕實時顯示煙頭收集器的編號及位置、當?shù)貧鉁?、當前電量、內桶當前煙頭數量及總點煙次數,如圖4所示。

2.4數據信號傳輸功能

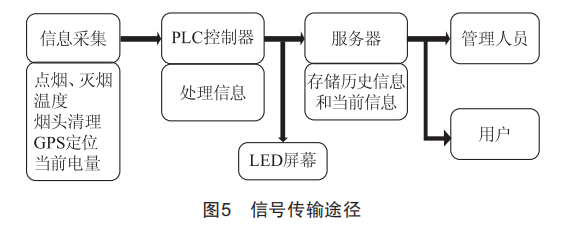

如圖5所示,通過各種傳感器和感應器采集的信息發送到PLC控制器,控制器對數據進行處理后,可通過LED屏幕顯示部分關鍵數據:同時,通過Wi-Fi無線通信技術將數據發送到服務器,服務器儲存并處理接收的信息。管理員可通過管理員賬號對數據進行查詢和管理,用戶可通過手機端查詢煙頭收集器的相關信息,便于管理和使用。

3結語

本文設計了一種六邊形結構的多功能煙頭收集器,實現了自動點煙、自動統計煙頭數目、電量自動監控等功能。該收集器利用PLC編程控制,對各部件采集的數據進行分析,并利用無線通信技術將數據發送到服務器及終端設備,便于管理人員和市民使用。將太陽能供電技術應用到多功能煙頭收集器中,不僅解決了電源的供應問題,還符合現代社會對清潔能源、低碳環保的需求,可大力推廣應用,為各地區打造衛生城市、文明城市、智慧城市提供數據支撐和有效途徑。
