4.26  PCB設計中的郵票孔封裝如何制作？

答：郵票孔：主板拼版里面，小板和小板之間需要筋連接，為了便于切割，筋上面會開一些小孔，類似于郵票邊緣的那種孔。形似郵票中分割的圓孔設計，其優點為強度比V-Cut好，可直接折斷，但缺點是折斷面不易控制精準，若距離線路過，容易出現線路損傷，反而造成報廢。

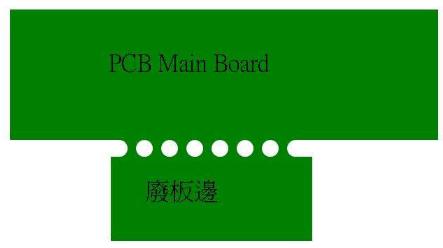

圖4-64 郵票孔拼板

一般來說，PCB拼板可采用郵票孔技術或雙面對刻V形槽的分割技術，在采用郵票孔時，應注意搭邊應均勻分布在每塊拼板的四周，以避免焊接時由于PCB板受力不均勻而導致變形。

添加郵票孔的注意事項：

1）拼板與板間距1.6mm至2mm 等。

2）郵票孔：8-10個0.5mm的孔，孔間距:0.2mm，孔中心距:1mm。

3）加兩排，郵票孔伸到板內，如板邊有線需避開 (延伸到板內: 掰開后留下的毛刺不影響外形尺寸。我們常說的用負公差)。加完郵票孔，孔兩邊的外形連起來，方便后工續鑼帶制。

郵票孔的制作步驟：

1）執行菜單命令“放置→焊盤”放置0.5mm的焊盤到板框線上，郵票孔是非金屬化的無盤孔，所以孔跟盤的尺寸都是0.5mm，如圖4-65所示，取消勾選“Plated”即是非金屬化孔。

圖4-65  郵票孔屬性設置

1）復制過孔，在原來的地方利用“特殊粘貼”直接復制粘貼焊盤，中心間距1mm，復制數量在4-5個，分別放置到拼板兩邊板框，如圖4-66所示。

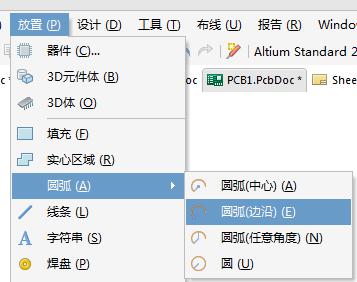

2）執行菜單命令“放置→圓弧→圓?。ㄟ呇兀币部蓤?zhí)行Altium快捷鍵“PAE”快速放置圓弧，命令位置如圖4-67所示。并點擊上下兩個過孔將孔兩邊的外形連起來，至此我們的郵票孔制作完畢，效果完成圖如圖4-68所示。

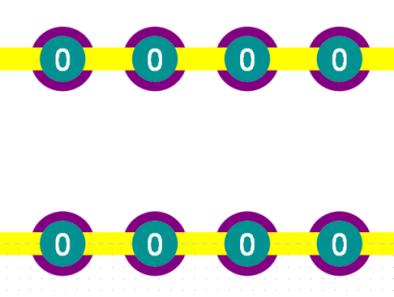

圖4-66  孔的放置圖

圖4-67放置圓弧

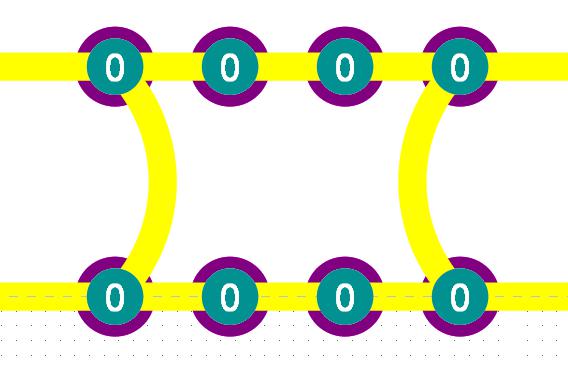

圖4-68  郵票孔拼板
