1、EMI 共模電流的產生機理

a.差分電流產生差模電磁場，使得差分回路面積內的走線產生共模電流；

b.（共模電流/輻射主要源頭）工作電流經過單板地，由于地阻抗的存在，形成地上共模電壓（地電位差），共模電壓驅動端口信號，在線束上形成共模電流；

c. 電纜與大地形成的寄生回路，通過磁耦合的方式，感應共模電流；

d.開關電源通過分布參數，如散熱器、變壓器分布電容，形成共模電流；

e.高速信號/電源平面有高頻干擾，相鄰層走線會耦合，形成共模干擾。

2、共模電感的工作原理

根據右手螺旋定理，當差模電流流過共模電感線圈時，產生2個相互抵消的磁場；當共模電流流過共模線圈時，產生2個相互增強的磁場，使整個線圈阻抗變高，衰減共模電流。

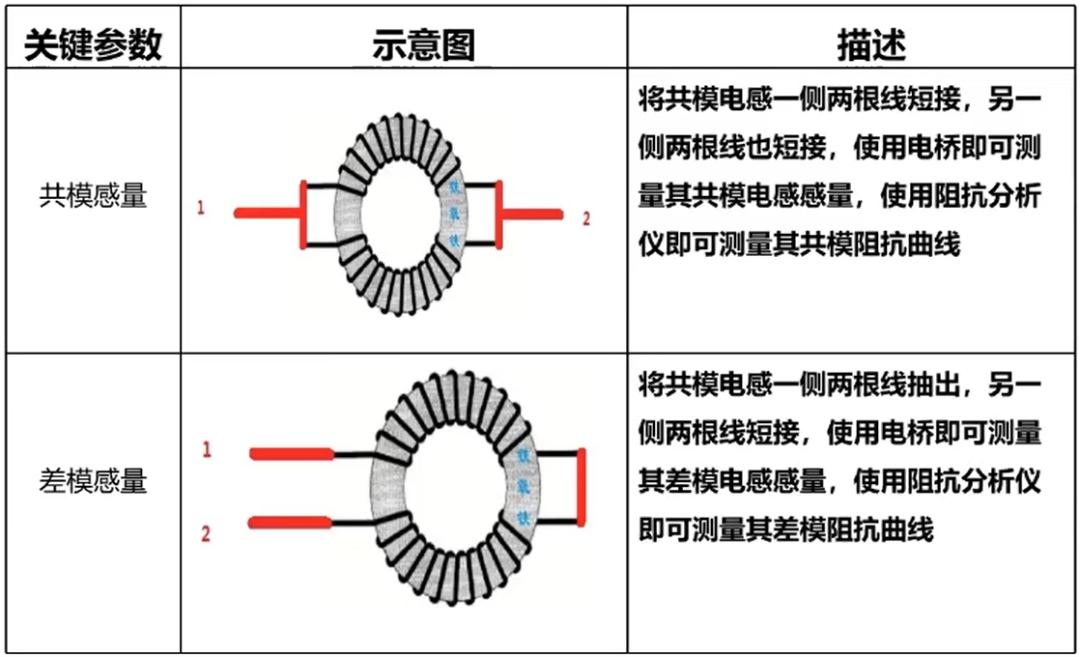

3、共模感量測量

4、共模電感的繞法

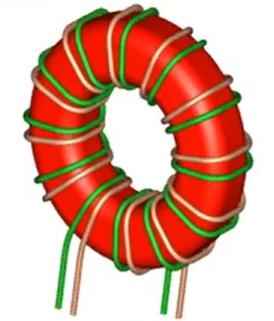

a. 雙芯并繞(Bifilar)--對稱性高，差模阻抗相對較小

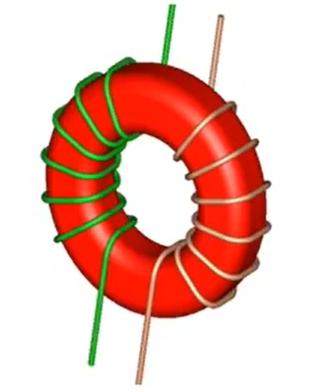

b. 2組線圈分別繞（Sectional）--對稱性低，差模阻抗相對較大

5、共模電感參數選型

a. AC/DC電源類應用

共模感量--電源濾波，大的電感值可以獲得更好的濾波效果

差模漏感--繞制不平衡產生的感量偏差

額定電流--工作電流小于額定電路，需考慮溫升和降額設計

額定電壓--正常工作的額定電壓值

直流電阻--DCR 帶來熱量損耗，越小越好

耐壓值--同名繞組線與線之間施加一定的高壓，在一段時間內承受的電壓值

絕緣電阻--繞組與繞組之間的電阻值

b. 差分信號類應用

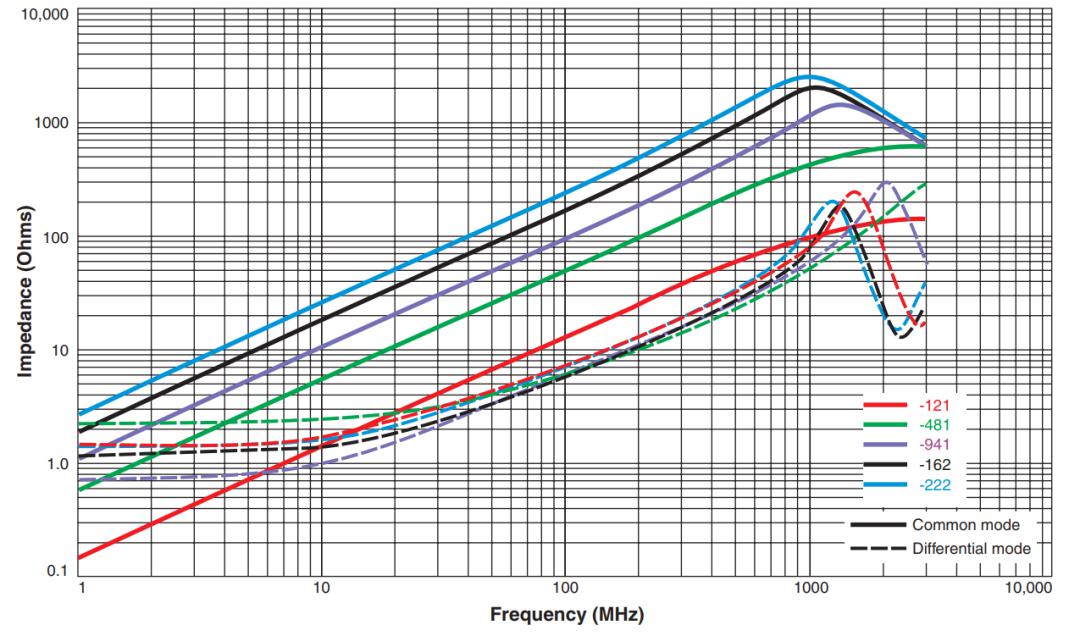

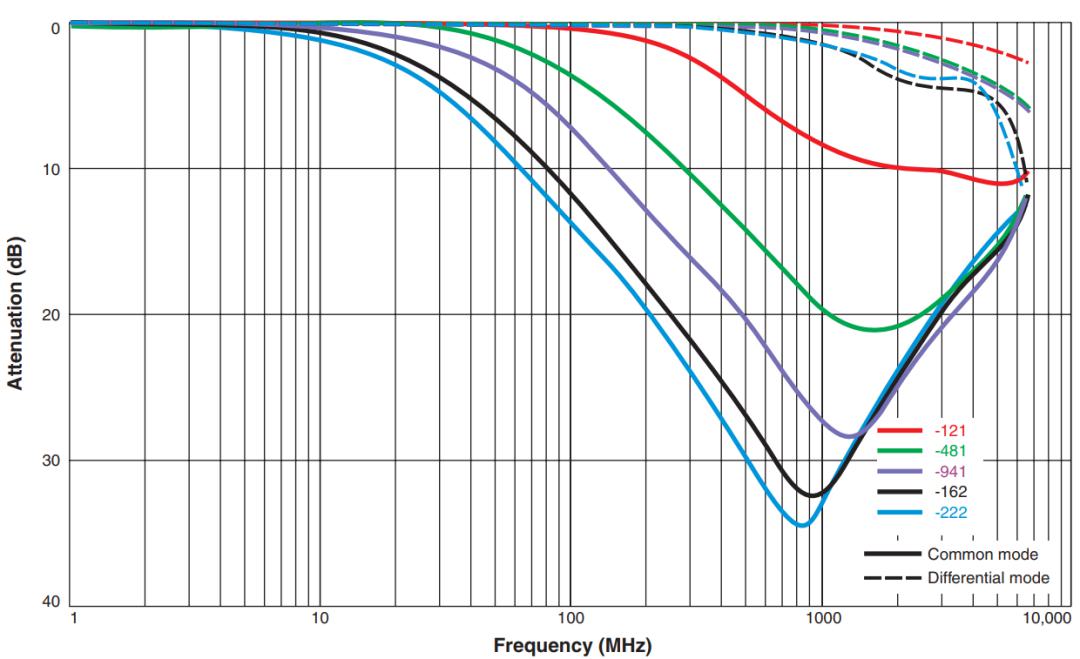

共模阻抗--對應相應頻率的共模信號，大的阻抗可以獲得更好的濾波效果

差模阻抗--影響信號傳輸質量，盡可能接近傳輸線阻抗；高速數字電路應用時，差模阻抗盡量小，必要時測試眼圖/插損

6、共模電感應用

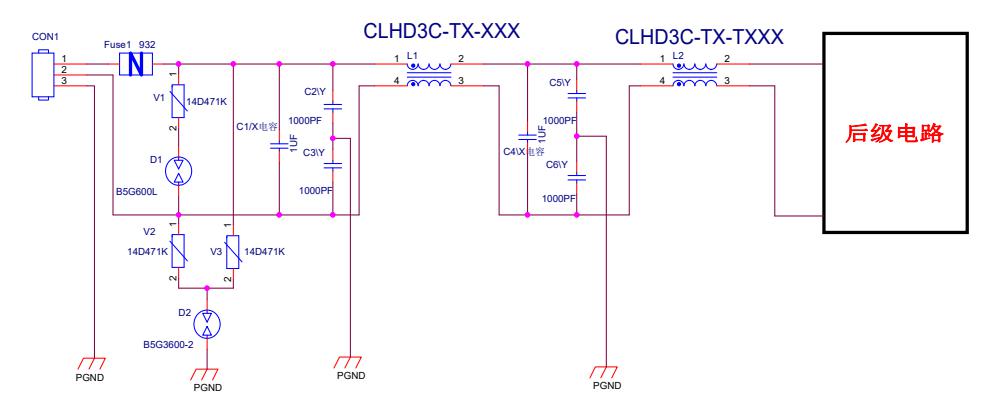

a. AC110-220V輸入EMC參考電路

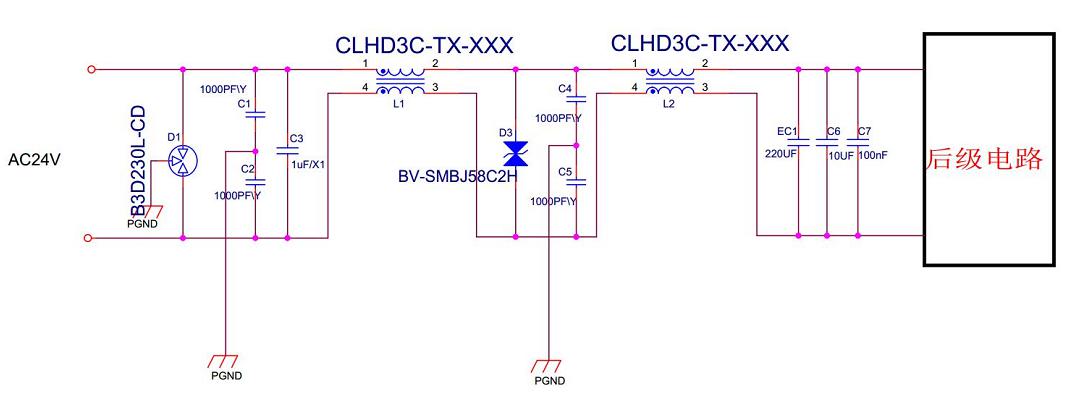

b. AC24V輸入EMC參考電路

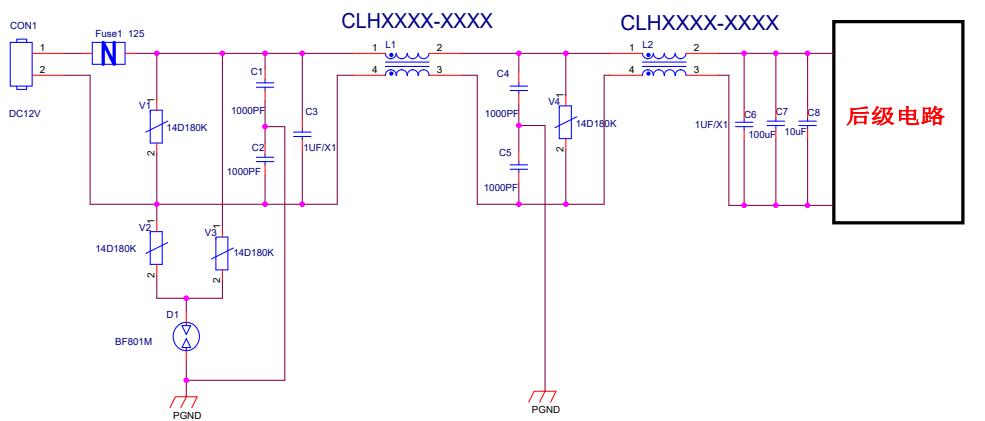

c. DC12V輸入EMC參考電路

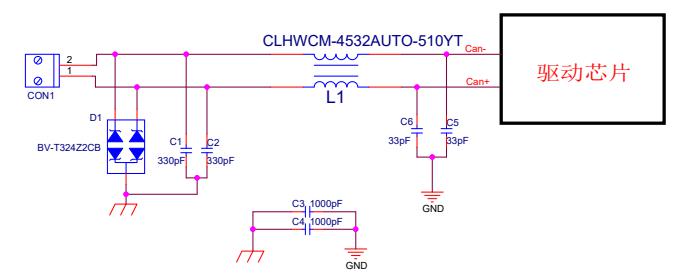

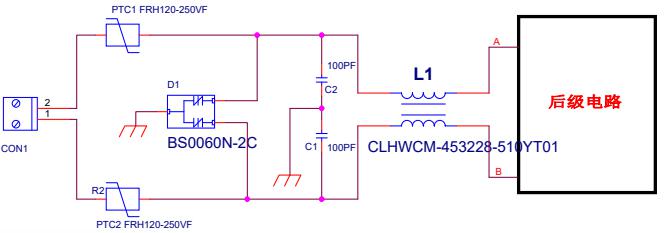

d.CAN接口EMC參考電路

e.485接口EMC參考電路
