中斷控制

1. 中斷允許控制

MCS 51 單片機有 5 個(8052 有 6 個) 中斷源，為了使每個中斷源都能獨立地被允許 或禁止 ，以便用戶能靈活使用，它在每個中斷信號的通道中設置了一個中斷屏蔽觸發器。只有該觸發器無效，它所對應的中斷請求信號才能進入 CPU ，即此類型中斷開放。否則，即使其對應的中斷標志位置 1 ，CPU 也不會響應中斷 ，即此類型中斷被屏蔽了。同時 CPU 內還設置了一個中斷允許觸發器，它控制 CPU 能否響應中斷。

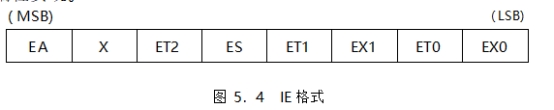

中斷屏蔽觸發器和中斷允許觸發器由中斷允許寄存器 IE 控制，IE 的字節地址為 A8H ，位地址為 A8H~AFH ，其各位定義如圖 5.4 所示 ，它的各位的置位和復位均由用戶通過軟件編程實現。

圖 5.4 中各位的作用如下：

EA ：中斷總允許位。若 EA=0 ，禁止一切中斷;若 EA=1 ，則某一個中斷源是否允許中斷分別由各自的允許位確定。

ET2 ：內部定時器 2 中斷允許位。ET2=0，禁止中斷;ET2=1 ，允許中斷。

ES ：串行口中斷允許位。ES=0 ，禁止串行口中斷;ES=1 ，允許中斷。

ET1 ：內部定時器 1 中斷允許位。ET1=0 ，禁止 T1 中斷;ET1=1 ，允許 T1 中斷。

EX：外部中斷 1 允許位。EX1=0 ，禁止外部中斷 1 中斷;EX1=1 ，允許中斷。

ET0 ：內部定時器 0 中斷允許位。ET0=0 ，禁止 T0 中斷;ET0=1 ，允許 T0 中斷。

EX0：外部中斷 0 允許位。EX0=0 ，禁止外部中斷 0 中斷;EX0=1 ，允許外部 中斷 0 中斷。

2. 中斷優先級

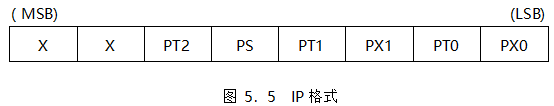

MCS 51 單片機的中斷分為兩個優先級，每個中斷源的優先級都可以通過中斷優先級寄存器 IP 中的相應位來設定。特殊功能寄存器 IP 中各位由用戶通過軟件編程，其字節地址為 0B8H ，位地址為 0B8H~0BCH ，它的定義如圖 5.5 所示。

圖 5.5 中各位的作用如下：

PT2 ：內部定時器 2 中斷優先級設定位。PT2=1，設定 T2 為高優先級;PT2=0，設定 T2 為低優先級。

PS ：串行口中斷優先級設定位。PS=1，設定串行口為高優先級;PS=0，設定串行口為低優先級。

PT1 ：內部定時器 1 中斷優先級設定位。PT1=1，設定 T1 中斷為高優先級;PT1=0，設定 T1 中斷為低優先級。

PX1 ：外部中斷 1 優先級設定位。PX1=1，設定外部中斷 1 為高優先級;PX1=0，設定外部中斷為低優先級。

PT0 ：內部定時器 0 中斷優先級設定位。PT0=1，設定 T0 中斷為高優先級;PT0=0， 設定 T2 中斷為低優先級。

PX0：外部中斷 0 優先級設定位。PX0=1，設定外部中斷 0 為高優先級;PX0=0 ，設定外部中斷 0 為低優先級。

靠中斷優先級寄存器 IP 把各中斷源的優先級分為高優先級和低優先級，但中斷源有 5 個(8052 有 6 個)， 當有兩個以上中斷源同時提出申請時，CPU 到底響應哪一個中斷源發出的中斷申請呢? 它們遵循以下兩條基本規則：

(1) 低優先級中斷可被高優先級中斷所中斷，反之不能;

(2) 一種中斷(不管是什么優先級) 一旦得到響應，與它同級的中斷不能再中斷它。

為了實現這兩條規則，中斷系統內部設置了兩個不可尋址的“優先級激活”觸發器。其中一個指示某高優先級的中斷正在得到服務，所有后來的中斷都被阻斷。另一個觸發器指 示某低優先級的中斷正得到服務，所有同級的中斷都被阻斷，但不阻斷高優先級的中斷。

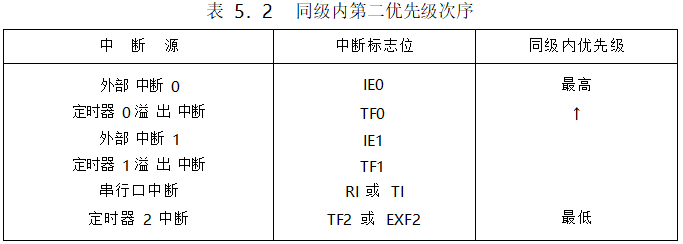

當同時收到幾個同一優先級的中斷請求時，哪一個請求得到服務，取決于“內部查詢次序”，相當于在每個優先級中，還有按次序決定的第二優先級結構 ，其順序見表 5.2 所示。

例如，某軟件中對寄存器 IE 、IP 設置如下：

MOV IE ，# 8FH

MOV IP ，#06H

則此時該系統中：

· CPU 中斷允許;

· 允許外部中斷 0、外部中斷 1 、定時器/計數器 0 、定 時器/計數器 1 提出的中斷申請;

· 允許中斷源的中斷優先次序?yàn)椋?

定時器/計數器 0>外部中斷 1>外部中斷 0>定時器/計數器 1 。

中斷響應

1. 中斷響應的條件

MCS 51 單片機系列，在 CPU 允許中斷(EA=1)， 中斷源允許中斷的標志位被軟件置 1 的前提下，CPU 將在每一個機器周期的 S5P2 期間順序檢測所有的中斷源。這樣到任一周期的 S6 狀態時，找到了所有已激活的中斷請求，并排好了優先權。在下一個機器周期 的 S1 狀態，只要不受阻斷就開始響應其中最高優先級的中斷請求。若發生下列情況，中斷響應會受到阻斷：

(1) 同級或高優先級的中斷已在進行中;

(2) 當前的機器周期還不是正在執行指令的最后一個機器周期(換言之 ，正在執行的指令完成前，任何中斷請求都得不到響應);

(3) 正在執行的是一條 RETI 或者訪問特殊功能寄存器 IE 或 IP 的指令(換言之，在 RETI 或讀寫 IE 或 IP 之后，不會馬上響應中斷請求，而至少執行一條其它指令之后才會響應)。

若下一周期上述條件不滿足，中斷標志有可能已經消失，因此會拖延了的中斷請求可能不會再得到響應。

2. 中斷響應過程

單片機一旦響應中斷請求，就由硬件完成以下功能：

(1) 根據響應的中斷源的中斷優先級，使相應的優先級狀態觸發器置 1 ;

(2) 執行硬件中斷服務子程序調用，并把當前程序計數器 PC 的內容壓入堆棧;

(3) 清除相應的中斷請求標志位(串行口中斷請求標志 RI 和 TI 除外);

(4) 把被響應的中斷源所對應的中斷服務程序的入口地址(中 斷矢量) 送入 PC ，從而轉入相應的中斷服務程序。

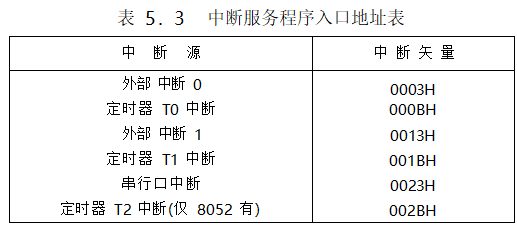

MCS 51 系統的中斷響應入口地址即中斷矢量是由硬件自動生成的。各中斷源與它所對應的中斷服務程序入口地址見表 5.3 所示。

中斷響應的過程，相當于執行了一條調用指令，或稱隱指令。如當 TF0 出現高電平且響應中斷時，CPU 就自動執行一條隱指令“LCALL000BH”。應當注意，在中斷服務子程序的調用過程中，只保存了 PC 的信息，其余的信息都要編程者通過軟件來保護。

編程中應注意：

(1) 在 0000H 放一條跳轉到主程序的跳轉指令，這是因?yàn)?MCS 51 單片機復位后，PC 的內容變?yōu)?0000H ，程序從 0000H 開始執行，緊接著 0003H 是中斷程序入口地址，故在此中間只能插入一條轉移指令;

(2) 響應中斷時，先自動執行一條隱指令“LCALL0013H”，而 0013H 至 001BH(定時器 1 溢出中斷入口地址)之間可利用的存儲單元不夠，故放一條無條件轉移指令。

(3) 在中斷服務程序的末尾，必須安排一條中斷返回指令 RETI，使程序自動返回主程序。
