一、程序“跑飛”

前面幾項抗干擾措施都是針對I/O通道而言的。若干擾信號還未作用到CPU本身，則CPU還能正確地執行各種抗干擾程序;若干擾信號已經通過某種途徑作用到CPU上，則CPU就不能按正常狀態執行程序，從而引起混亂，這就是通常所說的程序“跑飛”。程序“跑飛”后使其恢復正常最簡單的方法是讓CPU復位，讓程序從頭開始重新運行。這種方法雖然簡單，但需要人的參與，而且復位不及時。人工復位一般是在整個系統已經癱瘓，無計可施的情況下才不得已而為之的。因此在進行軟件設計時就要考慮到萬一程序“跑

第9章單片機系統的抗干擾技術165

飛”，應讓其能夠自動恢復到正常狀態下運行。

二、指令冗余

程序“跑飛”后往往將一些操作數當作指令碼來執行，從而引起整個程序的混亂。采用“指令冗余”是使“跑飛”的程序恢復正常的一種措施。所謂“指令冗余”，就是在一些關鍵的地方人為地插入一些單字節的空操作指令NOP。當程序“跑飛”到某條單字節指令上時，就不會發生將操作數當成指令來執行的錯誤。對于MCS 51單片機來說，所有的指令都不會超過3個字節，因此在某條指令前面插入兩條NOP指令，則該條指令就不會被前面沖下來的失控程序拆散，而會得到正確的執行，從而使程序重新納入軌道。通常是在一些對程序的流向起關鍵作用的指令前插入兩條NOP指令，這些指令有RET、RETI、ACALL、LCALL、SJMP、AJMP、JZ、JNZ、JC、JNC、JB、JNB、JBC、CJNZ、DJNZ等。在某些對系統工作狀態至關重要的指令(如SETBEA之類)前也可插入兩條NOP指令，以保證被正確執行。值得注意的是，在一個程序中“指令冗余”不能過多，否則會降低程序的執行效率。

三、軟件陷阱

采用“指令冗余”，使“跑飛”的程序恢復正常是有條件的，首先“跑飛”程序必須落到程序區，其次必須執行到所設置的冗余指令。如果“跑飛”的程序落到非程序區(如EPROM中未用完的空間或某些數據表格區等)，或在執行到冗余指令前已經形成一個死循環，則“指令冗余”措施就不能使“跑飛”的程序恢復正常了。這時可采用另一個抗干擾措施，即“軟件陷阱”?！败浖葳濉笔且粭l引導指令，強行將捕獲的程序引向一個指定的地址，在那里有一段專門處理錯誤的程序。假設這段處理錯誤的程序入口地址為ERR，則下面三條指令即組成一個“軟件陷阱”：

NOP

NOP

LJMP ERR

“軟件陷阱”一般安排在下列四種地方。

1.未使用的中斷向量區

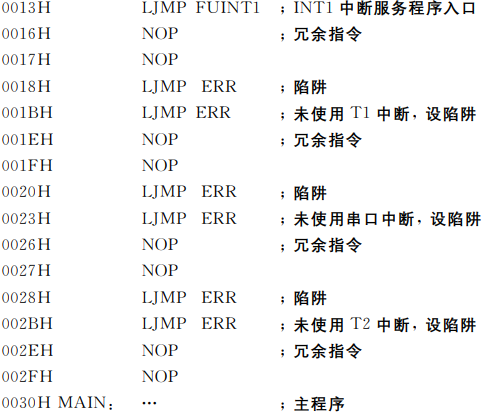

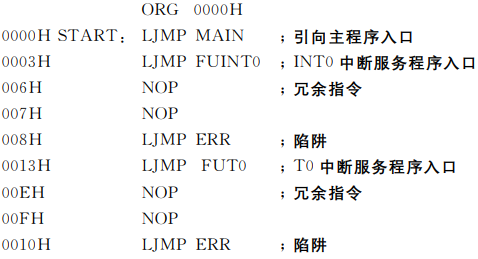

MCS 51單片機的中斷向量區為0003H~002FH，如果系統程序未使用完全部中斷向量區，則可在剩余的中斷向量區安排“軟件陷阱”，以便能捕捉到錯誤的中斷。如某系統使用了兩個外部中斷INT0、INT1和一個定時器溢出中斷T0，它們的中斷服務子程序入口地址分別為FUINT0、FUINT1和FUT0，即可按下面的方式來設置中斷向量區：

2.未使用的大片EPROM空間

程序一般都不會占用EPROM芯片的全部空間，對于剩余未編程的EPROM空間，一般都維持原狀，即其內容為0FFH。0FFH對于MCS 51單片機的指令系統來說是一條單字節的指令：MOV R7，A。如果程序“跑飛”到這一區域，則將順利向后執行，不再跳躍(除非又受到新的干擾)。因此在這段區域內每隔一段地址設一個陷阱，就一定能捕捉到“跑飛”的程序。

3.表格

有兩種表格：一類是數據表格，供MOVCA，@A+PC指令或MOVCA，@A+DPTR指令使用，其內容完全不是指令。另一類是散轉表格，供JMP@A+DPTR指令使用，其內容為一系列的3字節指令LJMP或2字節指令AJMP。由于表格的內容與檢索值有一一對應的關系，在表格中間安排陷阱會破壞其連續性和對應關系，因此只能在表格的最后安排陷阱。如果表格區較長，則安排在最后的陷阱不能保證一定能捕捉“跑飛”來的程序，有可能在中途再次“跑飛”，這時只能指望別處的陷阱或冗余指令來捕捉。

4.程序區

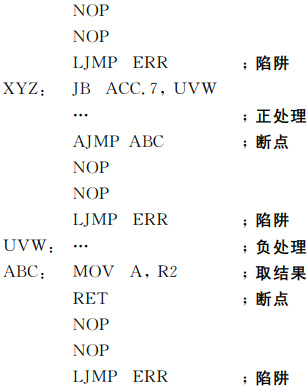

程序區是由一系列的指令構成的，不能在這些指令中間任意安排陷阱，否則會破壞正常的程序流程。但是，在這些指令中間常常有一些斷點，正常的程序執行到斷點處就不再往下執行了，這類指令有LJMP、SJMP、AJMP、RET、RETI，這時PC的值應發生正常跳變。如果在這些地方設置陷阱就有可能捕捉到“跑飛”的程序。例如，對一個累加器A的內容的正、負和零的情況進行三分支的程序，軟件陷阱安排如下：

由于軟件陷阱都安排在正常程序執行不到的地方，故不會影響程序的執行效率。在EPROM容量允許的條件下，這種軟件陷阱多一些為好。

四、WATCHDOG

如果“跑飛”的程序落到一個臨時構成的死循環中，冗余指令和軟件陷阱都將無能為力，這時可采取WATCHDOG(俗稱“看門狗”)措施。

WATCHDOG有如下特性：

(1)本身能獨立工作，基本上不依賴于CPU。CPU只在一個固定的時間間隔內與之打一次交道，表明整個系統“目前尚屬正?！?。

(2)當CPU落入死循環后，能及時發現并使整個系統復位。

在8096系列單片機和增強型8051系列單片機中，已將該系統做入芯片里，使用起來很方便。而在普通型8051系列單片機系統中，必須由用戶自己建立。如果要達到WATCHDOG的真正目標，該系統必須包含一定的硬件電路，它完全獨立于CPU之外。如果為了簡化電路，也可采用純軟件的WATCHDOG系統。

WATCHDOG硬件電路為一獨立于CPU之外的單穩部件，可用單穩電路構成，也可用自帶脈沖源的計數器構成。CPU正常工作時每隔一段時間就輸出一個脈沖，將單穩系統觸發到暫穩態，當暫穩態的持續時間設計得比CPU的觸發周期長時，單穩態系統就不能回到穩態。當CPU陷入死循環后，再也不去觸發單穩系統了，單穩系統便可順利返回穩態，利用它返回穩態時輸出的信號作為復位信號，便可使CPU退出死循環。

圖9．12所示為采用硬件電路組成的WATCHDOG。十六進制計數器對振蕩電路發出的脈沖計數，當計到第8個脈沖時Q端變成高電平。單片機執行一個從P1．7輸出清零脈沖的固定程序，只要每一次清零脈沖的時間間隔小于8個振蕩脈沖周期，計數器就總計不到8，QD端就一直保持低電平。如果CPU受到干擾使程序“跑飛”，就無法執行這個發出清零脈沖的固定程序，計數器就會計數到8，使QD端變成高電平，經微分電路C2、R3輸出一個正脈沖到單片機8031的RESET端，使CPU復位。此電路中還包括：上電復位(C1、R1)和人工復位(KA，R1，R2)兩部分。

圖9．12硬件WATCHDOG電路

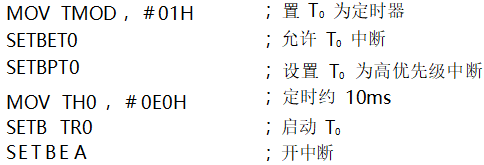

也可以用軟件程序來形成WATCHDOG。例如，可以采用8031的定時器T0來形成WATCHDOG。將T0的溢出中斷設為高優先級中斷，其它中斷均設置為低優先級中斷，若采用6 MHz的時鐘，則可用以下程序使T0定時約10ms來形成軟件WATCHDOG：

軟件WATCHDOG啟動后系統工作程序必須每隔小于10 ms的時間執行一次MOV TH0，#0E0H指令，重新設置T0的計數初值。如果程序跑飛后執行不到這條指令，則在10ms之后即會產生一次T0溢出中斷，在T0的中斷向量區安放一條轉移到出錯處理程序的指令LJMPERR，由出錯處理程序來處理各種善后工作。采用軟件WATCHDOG有一個弱點，就是如果“跑飛”的程序使某些操作數變成了修改T0功能的指令，則執行指令后軟件WATCHDOG就會失效，因此軟件WATCHDOG的可靠性不如硬件高。
