與串口工作有關的特殊功能寄存器包括：串口控制寄存器SCON(圖4-18中的TI和RI均是該寄存器中的位)、串口緩沖區寄存器SBUF和電源控制寄存器PCON(圖4-18中的SMOD是該寄存器中的位)。

1.串口緩沖區寄存器SBUF

串口緩沖區寄存器SBUF的地址是99H，不能按位尋址。雖然串口發送緩沖區和接收緩沖區的名稱均為SBUF，但是在物理上它們是獨立的。

可以通過指令的操作區分發送緩沖區和接收緩沖區。因?yàn)?，接收緩沖區只能被讀出、不能被寫入，而發送緩沖區只能被寫入、不能被讀出，所以在指令中，作為目的操作數的SBUF代表發送緩沖區，作為源操作數的SBUF接收緩沖區。例如，指令“MOV SBUF,A”將累加器A中的數據寫入發送緩沖區;而指令“MOV A,SBUF”則將接收緩沖區的數據讀出并存入累加器A。

MCS-51單片機沒有專門的啟動串口發送的指令，在滿足串口發送條件時，任何向SBUF中寫入數據的操作都可以啟動串口的數據發送。在串口接收數據時，必須及時讀取接收緩沖區中的數據，否則其中的數據有可能被新接收的數據覆蓋而導致丟失。

2.串口控制寄存器SCON和電源控制寄存器PCON

串口控制寄存器SCON用于監控串口的工作狀態，其格式見表4-11。SCON中各位的作用如下：

(1)串口中斷請求標志位TI和RI

串口有兩個中斷請求位，分別是發送中斷請求標志位TI和接收中斷請求標志位RI。

串口每發送完一個完整的字符幀后，TI被單片機硬件置1，并向CPU發出中斷請求。單片機的硬件任何時候都不會自動將TI清0。再次發送數據前必須使用指令將TI清0，如指令“CLR TI”。另外，在中斷方式的串口程序設計中，若不及時將TI清0，單片機將誤認為發送中斷請求一直存在，從而重復執行串口中斷服務處理程序。

串口每接收到一個完整字符幀后，RI被單片機硬件置1，以向CPU發出中斷請求。接收新數據前，必須通過指令將RI清0，如指令“CLR RI”。同發送過程相似，在中斷方式的程序設計中，為了避免重復發出中斷請求，必須及時將RI清0。

另外，TI和RI均可由軟件指令置1和清零0，并且軟件置1對單片機的影響與硬件置1的完全相同。

(2)串口工作方式選擇位SM0和SM1

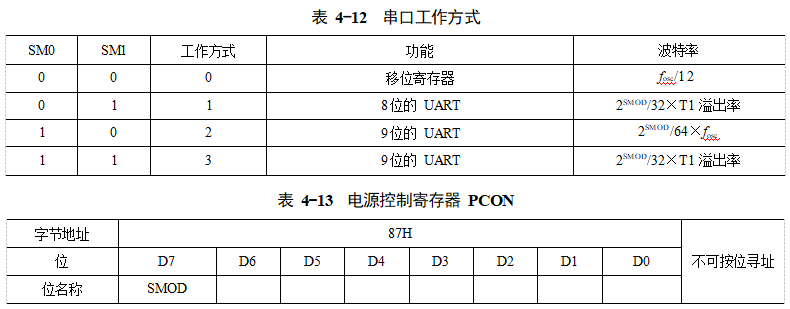

串口有4種工作方式，由SM0和SM1選擇，見表4-12。在表4-12中：

1)fosc是單片機的晶振頻率，影響串口的數據傳輸速度。

2)UART是“Universal Asynchronous Receiver/Transmitter”的縮寫，即通用的異步接收和發送器。

3)SMOD是電源控制寄存器PCON(見表4-13)的最高位。由表4-12中的波特率計算公式可知，當SMOD由0變?yōu)?時，與之相關的波特率將加倍，因此SMOD又被稱為波特率倍增位。

在表4-12出現了“T1溢出率”，下面將介紹表4-12中“T1溢出率”的計算方法，以及在串口方式1和方式2下，如何利用“T1溢出率”計算串口通信的波特率。

如圖4-18所示，定時/計數器T1是串口通信的波特率發生器，此時通常將T1設置為定時器且工作于工作方式2(自動重裝初值的8位定時器)，并屏蔽其中斷。T1溢出率是T1每秒鐘溢出的次數，該次數與T1的初值有關。若假設T1的初值為M，則T1相鄰兩次溢出之間的時間間隔為(256-M)/(12/fosc)，因此

式中，fosc為單片機的晶振頻率。

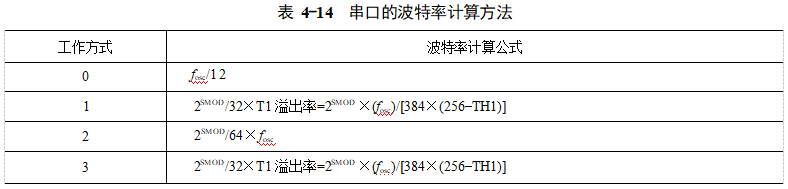

由表4-12和式(4-7)可知，串口的波特率計算方法見表4-14。在串行通信中，發送端和接收端須使用同樣的波特率。

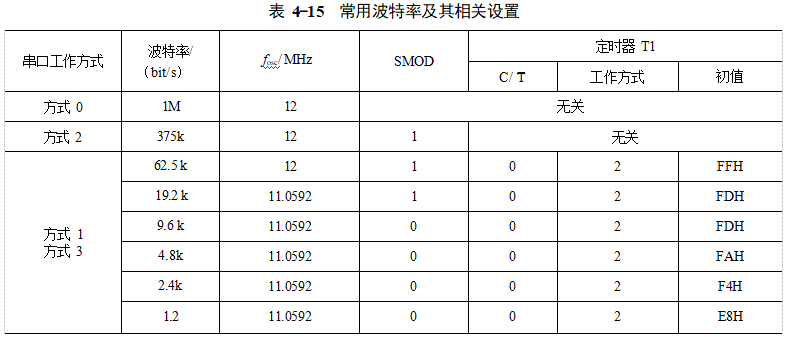

表4-15給出了常用波特率及其相關設置，編程時可以通過查表的方式獲得定時器T1初值。另外，在計算波特率時，若晶振頻率為11.0592MHz，則可以得到精確的T1初值(不會產生小數值)，因此頻率為11.0592MHz的晶振在單片機系統中經常被采用。

(3)允許接收位REN

REN是串口接收數據允許位，REN=0時禁止串口接收，REN=1時允許接收。該位可以由軟件指令置1或清0。

在串行通信過程中，只有當RI=0且REN=1時，才啟動并允許串口接收，接收到的字符幀存入接收緩沖區。

(4)TB8

在工作方式2和工作方式3中，發送方TCON寄存器中的TB8將出現在發送字符幀中，并且位于數據位D7之后。另外，在具有一臺主機和多態從機的多機體通信中，TB8可以作為地址幀/數據幀的區分標志。當TB8=1時，字符幀的數據位代表從機的編號，即字符幀為地址幀;而當TB8=0時，數據位是實際要發送的數據，即字符幀為數據幀。

(5)RB8

RB8與TB8相對應，在工作方式2和工作方式3中，接收方將接收到含有發送方TB8的字符幀，并且發送方的TB8將被硬件自動送入接收方SCON寄存器的RB8位。換句話說，當接收緩沖區接收到一個完整字符幀后，接收方RB8的值將與發送方TB8的值相同。

(6)多機控制位SM2

串口的方式2和方式3屬于多機通信方式，SM2用于控制實現多機通信。在多機通信系統中僅有一臺主機，可以有多臺從機。每次通信時，主機需從多臺從機中選擇一臺從機并與之進行數據傳輸。因此，多機通信過程可以分為如下幾個步驟：

1)主機發向所有從機發送地址幀，地址幀的數據位代表從機編號。發送時要求主機的SM2=0，所有從機的SM2=1。

2)所有從機接收到地址幀后，將其中的從機編號與自身的編號相比較，比較相同的從機(即被主機選中的從機)的SM2被清0，而其他從機的SM2依然為1。

3)被選中的從機與主機之間進行一對一的數據傳輸。

4)主機與從機通信結束后，被選中從機的SM2被重新置1，為下一次多機通信做準備。

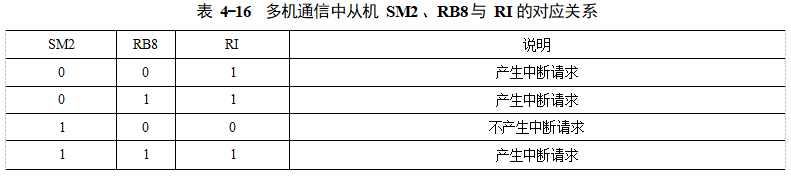

多機通信中，從機接收數據后能否產生中斷請求，與SM2、RB8和RI的取值有關，見表4-16。
