二進制

將“二進制”單獨拿出來作為一節來講，是因?yàn)樗且粋€(gè)極為基礎的概念。但是很多人對二進制并沒有形象的認識，甚至有一些已經入門、稍有開發經驗的人對它的理解仍然比較模糊。所以振南認為有必要將它以一種更為形象、通俗而又深刻的方式著重來進行闡述，以便給我們以后的學習打下堅實的基礎。

我們?nèi)祟愖怨乓詠?lái)都在沿用一種被認為非常自然的計數方式，即十進制。它的原理非常簡單，即“滿十進一”（為什么是十進制，究其根源是因?yàn)槲覀冇惺种福?。如果”XY”是一個十進制的2位數的話，那么它的每一個位上將可能出現0～9這十個數字。某一位當前是9，如果再+1便會歸0，同時向它的更高一位進1。這就是計數的基礎原理（不論進制如何都是如此）。

既然人類已經習慣了使用了十進制，那為什么要在單片機中使用二進制呢？把它設計成十進制不好嗎？在計算機問世的初期，或是在一些技術狂熱分子中確實有人嘗試制造出其它進制的計算機。但不論使用何種進制，振南前面所介紹的CPU體系中的各種基本內容都是必須要遵循和實現的，比如尋指令與執行、總線的操作等等。好，那振南就以總線操作中的一個環節—“CPU向地址總線給出要訪問的存儲器中的存儲單元的地址”為例，用十進制來進行實現。

假設要訪問的地址是（3456）10，請看圖1.20。

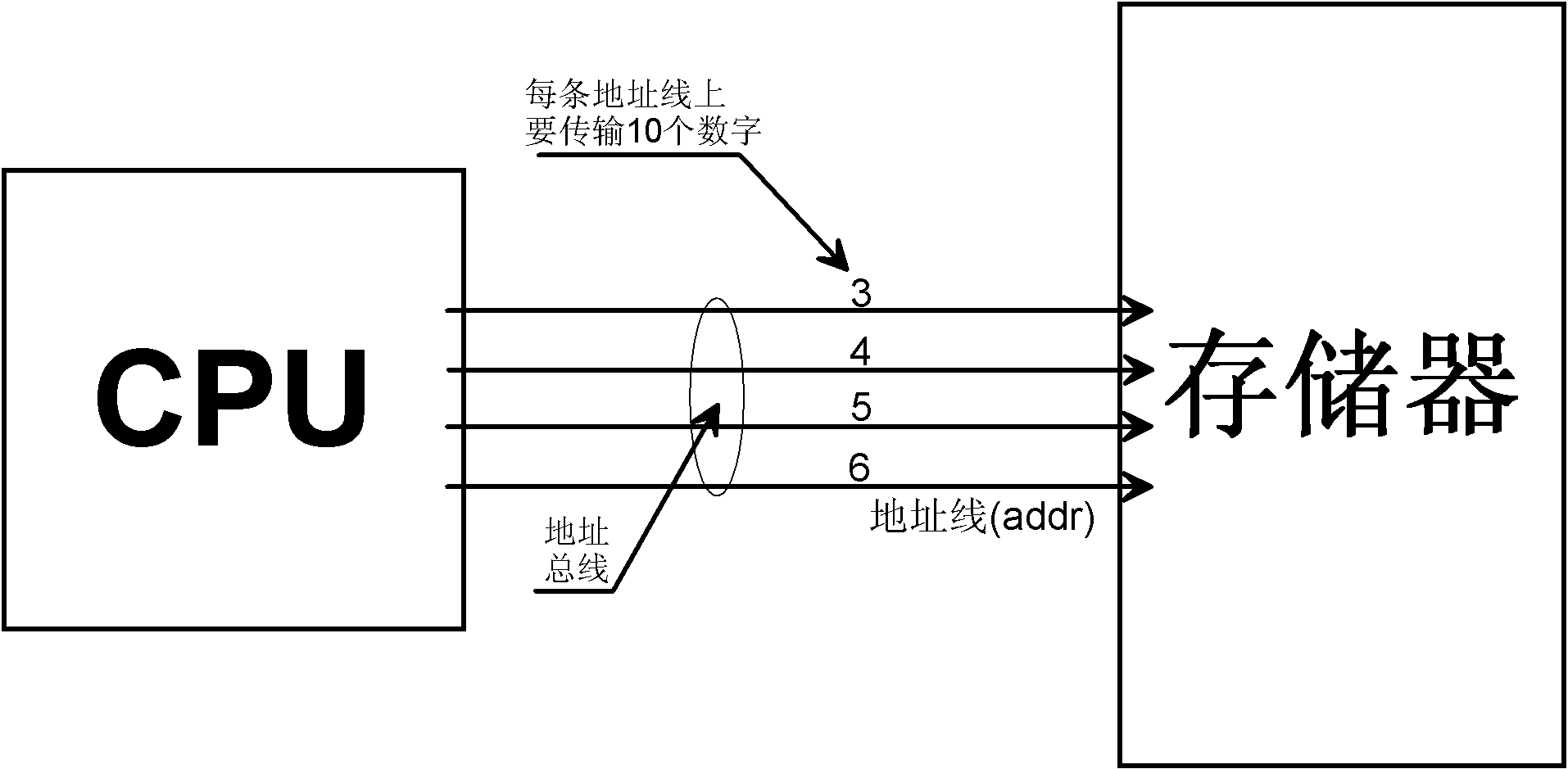

圖1.20 CPU以十進制方式向存儲器產生地址

很明顯，要以十進制方式傳輸3456這個數值，我們就需要用4條地址線，每一條地址線上分別傳輸3、4、5、6這四個數字。敢問大家，這該如何傳呢？一條線如何能表達0～9這十個數字呢？有人說：“可以??！我把5V等分為10份，0V～0.5V代表0，0.5V～1V代表1，依此類推，4.5V～5V代表9。”不錯，很聰明，這就是傳說中的“模擬計算機”的作法。它的信號線上傳輸?shù)氖悄M電壓信號，而非數字信號。

雖然上面所說的方法是可行的，但有很多因素決定了人們不會去這樣作：

電路的實現上難度比較大，模擬電路的設計比數據邏輯電路要復雜的多；

傳輸速度不高，模擬信號的產生與采集接收比數字信號要慢；

穩定性和抗干擾能力比較弱，僅僅靠0.5V的壓差來確定傳輸?shù)臄?shù)值，極易出現錯誤；

功耗很難降低，模擬電路的復雜度和規模以及其它因素注定其功耗較大。

……

針對于第3條，有人曾經提出過疑問：“我可以把電壓抬高啊，可以將5V定義為10V或20V，這樣壓差不就拉開了嗎？”聰明，不過你考慮過功耗的問題嗎？

我們還是用二進制的方式來進行實現吧。（3456）10轉化為二進制是（110110000000）2，請看圖1.21。

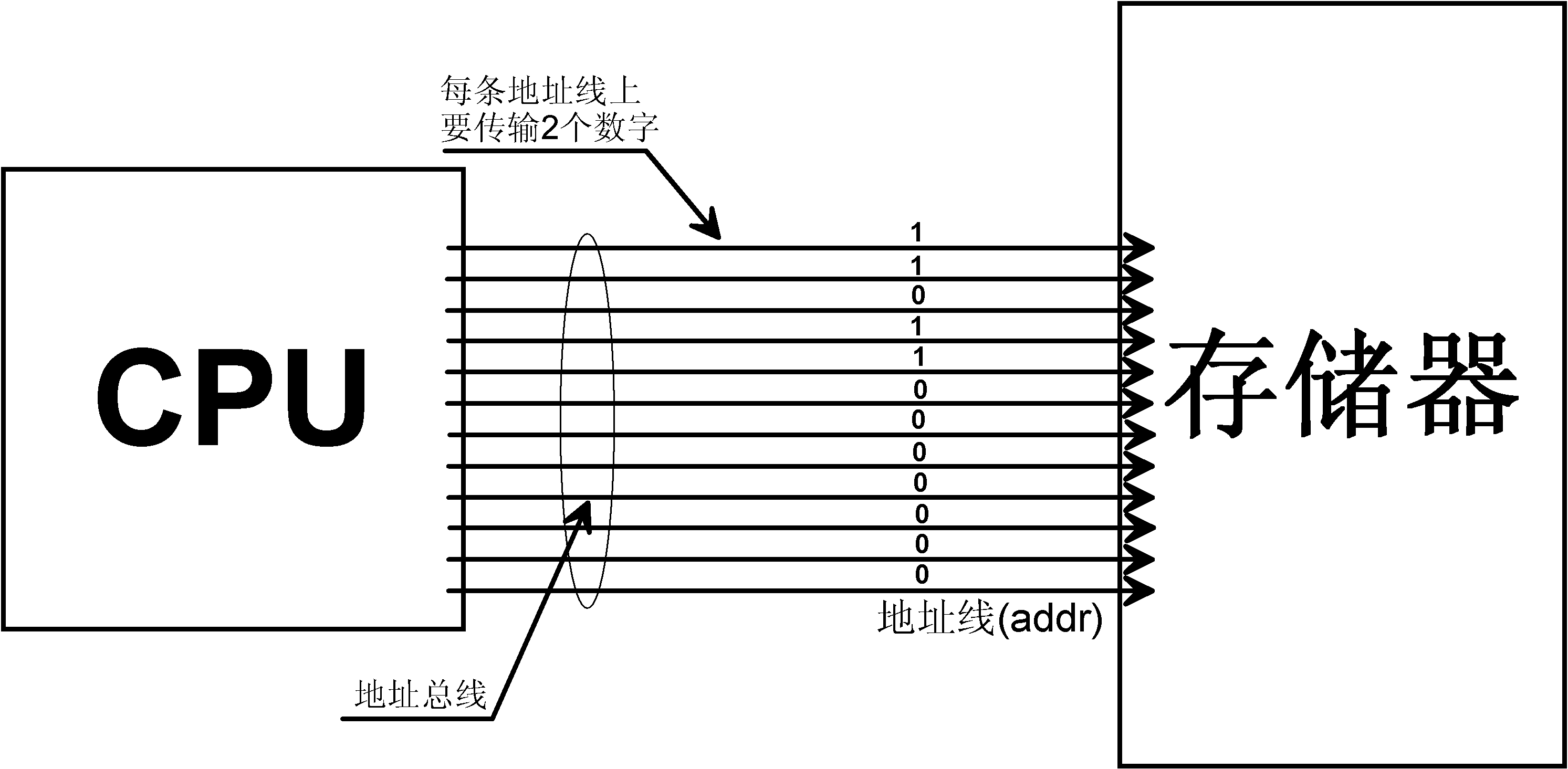

圖1.21 CPU以二進制方式向存儲器產生地址

二進制是滿二進一，將一個十進制的數值轉化為二進制其位數一定會變多，所以我們就需要更多的地址線。二進制數的每一位上只能表示0和1這兩個數字，這對應于地址線上使用兩個電平即可實現，比如0V和5V（實際可能是0V～2.xV表示0，2.xV～5V表示1）。這樣作的好處是顯而易見的，電路設計的難度下降了很多，而且抗干擾能力也比較強。更重要的是，信號的傳輸速率可以作到比較高，最終實現計算機系統整體性能的提升。另外，二進制也使得芯片的功耗可以大幅度地降低，因?yàn)槲覀兛梢詫⒏唠娖蕉x為3.3V、1.8V，甚至是1.2V。（高電平電壓定義得越低，單片機信號從低電平爬升到高電平的速度越快。因此，降低電平電壓將有利于時鐘頻率的提高。）

綜上所述，大家應該已經比較深刻地認識到計算機系統中使用二進制的重要意義了。二進制是計算機的根基，是底層CPU硬件以及很多相關電路實現的基礎。所以，在我們所作的與單片機相關的很多開發和研究工作中，會大量涉及到二進制的概念和應用。
