2015年，AMD發布了搭載HBM的GPU顯卡。彼時大眾對于HBM并不了解，蘇姿豐形象比喻HBM的創新點在于——將DRAM顆粒由傳統的“平房設計”轉變?yōu)椤皹欠吭O(shè)計”，可實現更高的性能和帶寬。

而今，HBM成為了影響GPU顯卡實現更高性能AI計算的關鍵，AI巨頭排隊搶購。在最近的兩次英偉達的新品發布中，黃仁勛也多次強調HBM3于AI計算的重要性。大眾也開始意識到HBM的重要性，將HBM視為是躲在GPU背后的大贏家。

作為內存領導者，美光必然不會缺席HBM這場盛筵。近日，美光發布了業界首款8層堆疊的24GB 第二代HBM3，采用美光的1β制程工藝，實現了1.2TB/s超高性能。

AI應用對內存提出了更高的要求

我們可以把AI應用分為三大類。首先是生成式AI，包括時下火熱的ChatGPT和Mid-Journey等，都屬于此類范疇。第二類是深度學習，例如虛擬助理、聊天機器人和醫療診斷等。這類應用需要處理大量的數據，并通過算法來詮釋數據、加以預測。第三類是高效能計算，包括全基因測序、天氣預測等重大科學問題的解決，都需要依賴于此類AI計算能力發展。

而不論是哪種AI應用，都驅動了大量的計算性能需求和內存需求。據美光副總裁暨計算與網絡事業部計算產品事業群總經理Praveen Vaidyanathan分享，光擁有大量的計算能力，卻沒有足夠的內存帶寬來支持也是不夠的，通常計算性能的瓶頸超過半數都與內存的帶寬有關。

此外，大語言模型的參數數量正在巨量增長，因此AI應用上需要更高的內存容量密度，以在相同的體積內實現更高的內存容量。最后還需要關注到功耗，據推測未來7年內數據中心的耗電量將占全球電力消耗近8%，而AI服務器中所需的內存是通用服務器的6～8倍，因此內存的高能效也同樣關鍵。

為了應對數據密集型工作負載和應用程序的增長，數據中心基礎構架已經被重新定義。傳統上圍繞著CPU的數據中心架構已經不足以滿足當下的計算需求，GPU、FPGA和ASIC等專用加速芯片正在成為異構數據中心發展的核心。與此同時，僅僅靠DDR也已經不足異構數據中心基礎設施的需求，HBM作為超帶寬方案更為實現AI計算加速的關鍵。

HBM位于非常靠近GPU或CPU的中介層上，由多個DRAM Die以堆疊的方式構成，最底層是邏輯控制單元，每一層Die之間采用TVS的方式互聯。憑借其寬I/O總線和增加的密度，HBM提供了現代數據中心基于加速器的計算模型所需的高性能和功效。目前HBM技術最新已經發展到了HBM3e，而預期明年的大規模AI計算系統商用上，HBM3和HBM3e將會成為主流。

美光第二代HBM3，先進工藝和封裝技術加持

AI應用爆發促進了數據中心基礎構架的發展，而HBM市場也將受益于此，據悉未來三年HBM的年復合增長率將超過50%。

美光近日推出的第二代HBM3，是24GB的單塊DRAM，也是市面上第一款八層堆疊的24GB HBM3。在帶寬、容量和功耗上，新的HBM3都實現了突破：內存帶寬高達1.2TB/s，引腳傳輸速率超過9.2Gb/s，較市面上11x11毫米的HBM3 Gen1產品高出約50%；功耗方面每瓦性能相較前代提升了2.5倍。

能夠取得如此領先的表現，得益于美光在HBM3上的技術積累。據悉，此次采用了1β制程工藝和先進的封裝技術。

HBM3 Gen2是美光采用1β制程的第三個產品，該工藝已經達到規模生產要求，在去年第四季度開始投入生產，包括最新的LPDDR5和DDR5均采用此項工藝。該工藝是支持內存實現更高容量密度的關鍵，美光也計劃在24GB 8層HBM3 Gen2的基礎上，明年推出36GB 12層堆疊的產品。

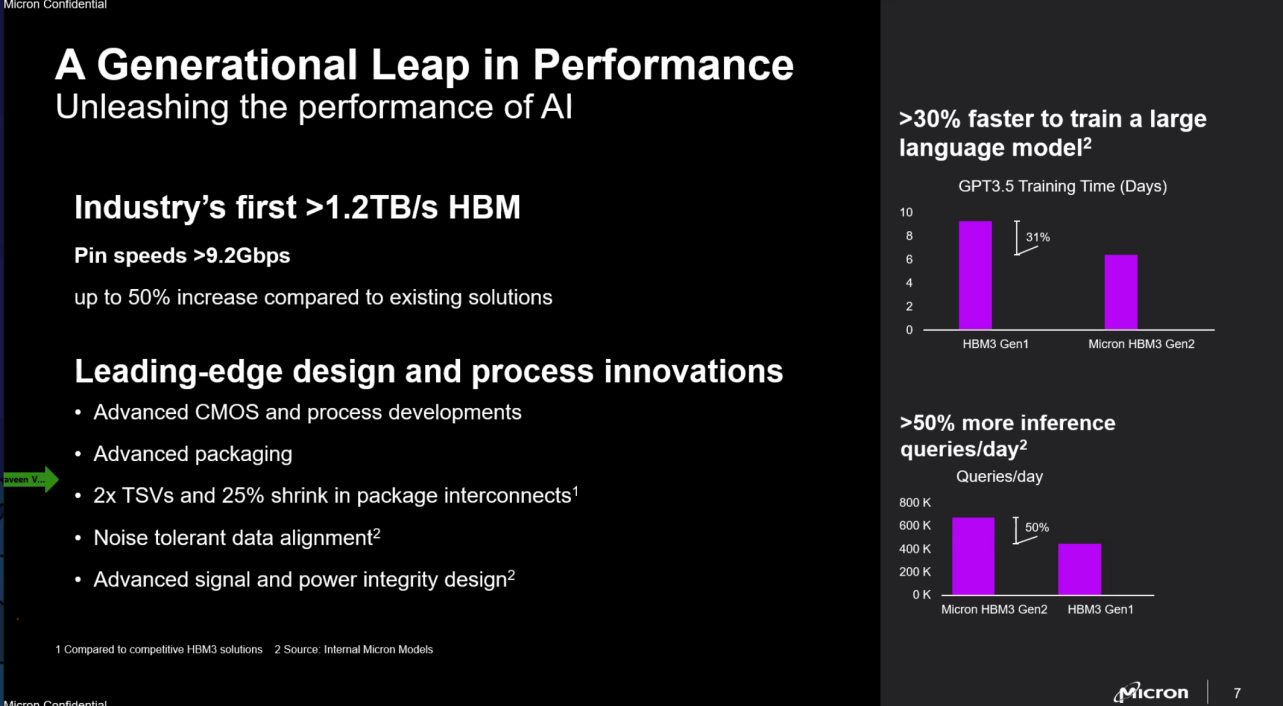

而先進封裝技術則是實現3D IC的技術基礎，據Praveen介紹，美光致力于不斷提升硅通孔（TSV）與封裝以實現突破，達到封裝互聯的縮小。相比目前商用的產品，美光在HBM3 Gen2上提供了兩倍的硅通孔（TSV）數量，并且采用了縮小25%的封裝互聯，縮小了DRAM層之間的空間，從而縮短了熱量傳輸?shù)木嚯x；在封裝互聯的數量上也有所提升，從而減少了熱阻抗，實現了更高的散熱效率。此外，產品內部采用了采用更高能效數據路徑設計，從而實現功耗的改善。

助力打造實現更高效的AI系統

對于AI系統而言，客戶在意的是提高訓練算法的精度，同時盡量實現更低的系統功耗。而美光HBM Gen2的出現，可以進一步助力客戶打造更高效的AI系統。

據悉，在AI系統引入最新的HBM Gen2后，得益于內存帶寬的提升，整個AI訓練演算將會變得更為高效，大幅降低模型訓練的時間。對于大語言模型而言，能夠?qū)⒂?xùn)練時間降低30%。同時由于內存容量的提升，給予了客戶更多的靈活性。不論是客戶想追求更準確的精度，還是更快的運算速度，都是可以實現的。

而HBM3 Gen2的低功耗的熱點，能夠?yàn)榭蛻籼峁└叩膬r(jià)值。一方面，更低的功耗可以幫助數據中心客戶實現電費的節省，打造更綠色的服務器。假設一個數據中心裝設了1000萬個GPU，那么每個HBM哪怕實現了幾W的功耗降低，對于整個數據中心而言都可以實現巨大的電量節省。而另一方面，對于電力充足的客戶而言，HBM內存上節省的電力可以分配給GPU或ASIC，從而實現了整個系統的效能的提升。

HBM3 Gen2的性能提升，將會最終影響到AI應用的加速賦能。“雖然終端消費者不會直接購買HBM，但如果他們發現每天查詢的效率或數量增加，便能提升他們的使用體驗。”Praveen分享到，“長期而言，整個訓練的成本會降低，最終計算的成本也會隨之降低。因此，在未來幾年，當越來越多人使用AI引擎，整體AI計算性能也會跟著提升?！?

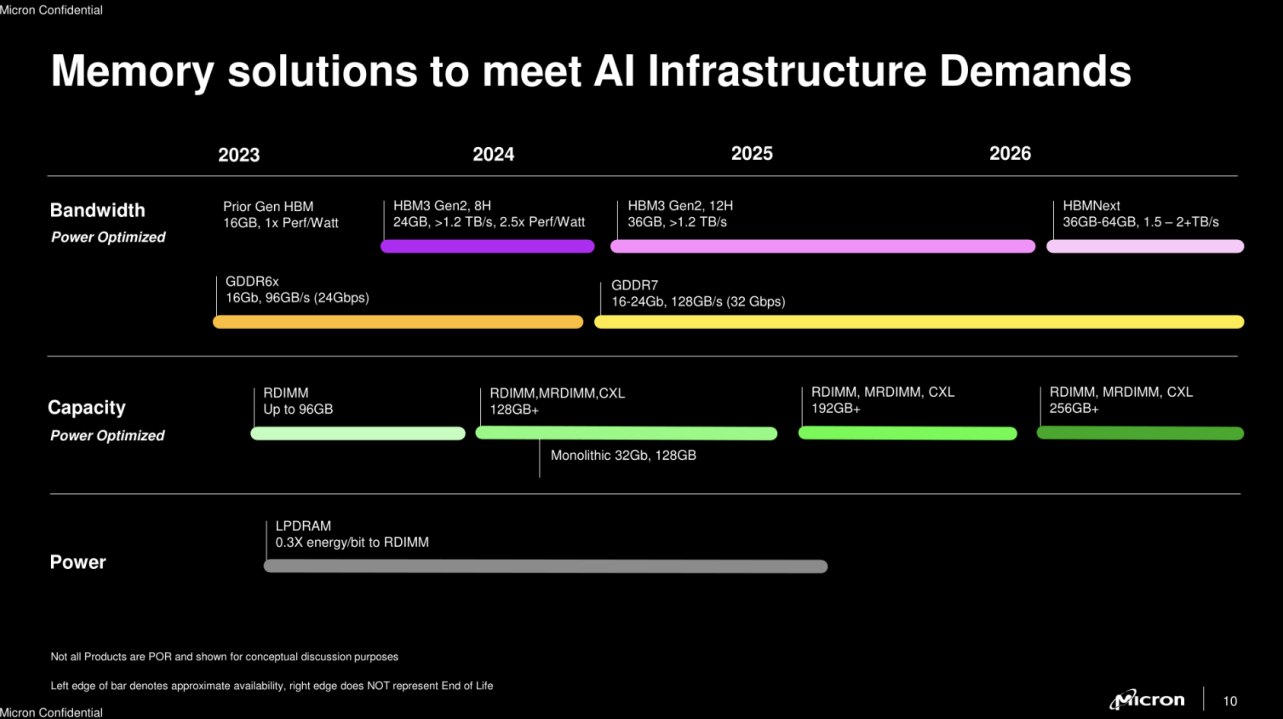

HBM乃內存廠商的兵家必爭之地，美光也已經進行了長遠的產品規劃。據悉美光已經在開發 HBM Next內存產品，該 HBM 迭代將為每個堆棧提供 1.5 TB/s – 2+ TB/s 的帶寬，容量范圍為 36 GB 至 64 GB。
