2023年隨著LED產業復蘇，再次掀起了LED產業建設的高潮，LED屏作為LED產業鏈下游的主要應用之一，是LED顯示技術的重要載體。LED顯示屏價值的體現應該從畫質提升的角度入手，這對于支撐終端產品內部運作的芯片解決方案來說很重要。

TMI9405是一顆4 channel LED Dimmer，顯示效果可達卓越級HDR，12bit亮度控制配合8bit電流控制實現更高的對比度，完美解決了顯示終端的背光問題和提高終端產品的顯示畫質。

4KV ESD 性能，可靠性更高

通常一個屏需要上百顆的LED Dimmer芯片，多的需要幾千顆芯片，各芯片之間協同工作才能正常運作，但工作過程中只要有一顆壞了，屏也會跟著損壞，無法繼續運作，不僅增加修補難度，且維修成本極高；

拓爾MiniLED方案 TMI9405 具備4KV ESD 性能，滿足復雜應用環境的高可靠性要求，解決客戶零PPM的需求，使顯示終端達到最高品質，大大降低維修成本。

低輝算法，實現更高的HDR要求

對比市場上主流的的64掃來說，隨著掃描數提升，芯片所需要的數據量也相應增加，傳輸速度慢，會造成低灰區域的掉灰現象和亮度不足，導致終端產品的顯示效果和穩定性也隨之變差；

TMI9405內置低輝增強算法，能保證1/4096最小脈寬亮度一致性，12bit亮度控制配合8bit電流控制，高亮增強不僅改善顯示器的對比度，同時實現了終端產品在顯示效果上更高的HDR要求。

"精簡"SPI 協議，簡化設計

傳統的LED顯示屏芯片模組設計需要用到大量芯片，且設計密集，如果通訊總線復雜，會延長工程師產品研發周期；

TMI9405采用“精簡化”雙線SPI 協議，支持 MCU 與 BCON，且多路SPI情況下可共用時鐘信號，配置更便利，簡化設計，提高研發速度，助力工程師縮短產品研發周期，提高產品競爭力，有效搶占市場。

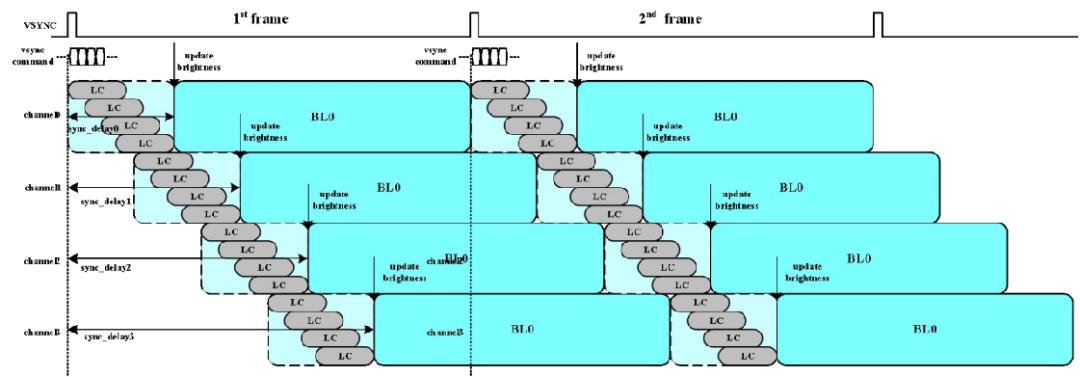

支持單芯片每個分區單獨設置插黑，消除拖影問題

目前國內唯一擁有該功能的Dimmer芯片。硬件配合軟件設置支持各通道單獨設置插黑，配置靈活，能夠有效消除顯示畫面拖影問題；

此外，TMI9405還搭配逐行刷新功能，實現背光亮度與OPENCELL的同步刷新。整機顯示效果更完美。

產品特點

· DFN10 package（3x3)，HBM 4000V

· 4 channel, max 80mA，VLED 40V。

· 無跳線實現單層PCB，內置穩壓電路，支持VINcapless設計。

· 2線制接口兼容通用SPI接口。

· 高精度時鐘控制，精準控制每個通道的時序?qū)崿F(xiàn)所有通道時序完美匹配液晶圖像時序。

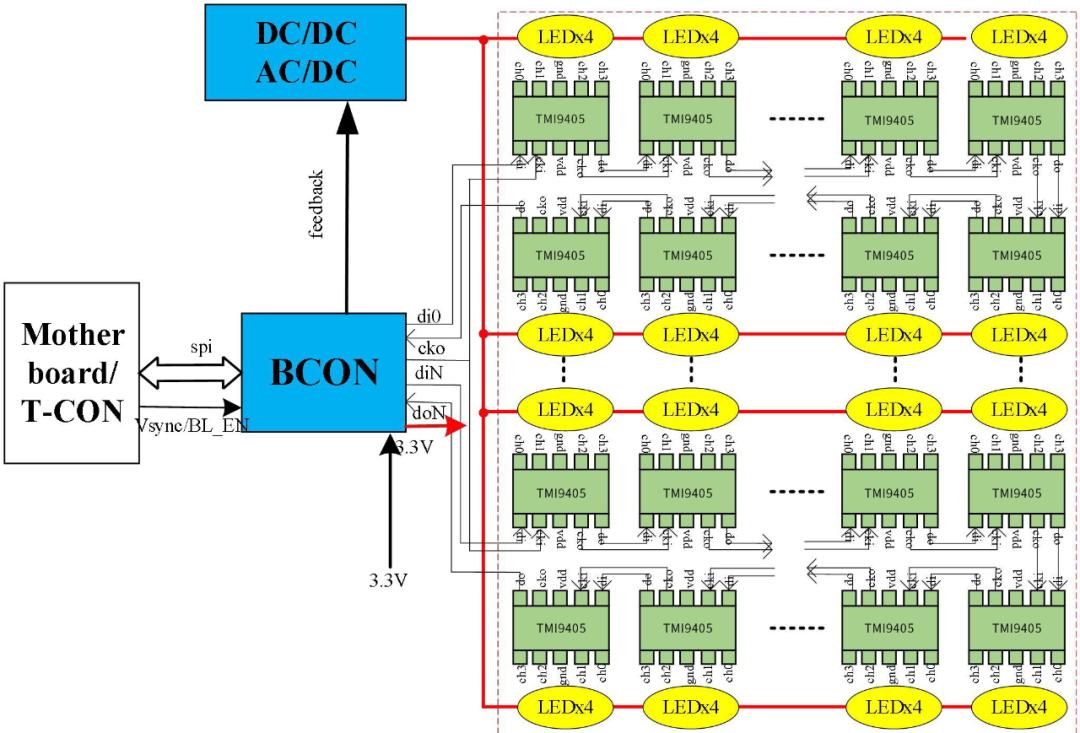

· 支持AM芯片放燈板（2x2拓撲）或燈條（1x4拓撲)。

· 數據傳輸與調光的PWM均支持 Slew Rate 3Bit可調，助力EMI優化。

· 目前國內最低Vknee，整體能效與溫升表現更優。

· 配合BCON的PLL可實現完整幀同步。
