簡介

幾乎所有采用電氣控制、通信、電力、驅動和傳感的技術系統都已實現了電氣化以及電氣連接。從20世紀50年代開始，硅(Si) 一直是這項技術的核心元素。經過幾十年的發展，Si已經成為一種用途極為廣泛的半導體。然而，Si在高功率、高頻率、高效率、抗輻射、低噪聲和光電能力等特定領域的應用卻受到了限制。第三代半導體，尤其是寬帶隙(WBG) 半導體，提供了優于Si的性能優勢，這也證明了有必要花費大量時間和精力來開發經濟上可行的半導體制造基礎設施和工藝。

圖源：krasyuk/Stock

許多IV類、III-V類和II-VI類化合物半導體材料都具有寬帶隙。這些材料通常用于光子學、發光二極管和激光器，只有少數適用于更廣泛的半導體應用。其中，碳化硅(SiC) 和氮化鎵(GaN) 是兩種出色的寬帶隙半導體技術。雖然金剛石(C) 半導體具有許多吸引人的特性，但生產金剛石半導體的相對成本一直是其廣泛應用的障礙。SiC和GaN正越來越多地應用于高功率、高頻率、高效率和高輻射環境，以實現其他半導體技術無法達到的性能水平。此外，SiC和GaN技術的成熟也帶來了更顯著的規模經濟效益和更大的晶圓尺寸，從而降低了成本，并將該技術的適用性擴展到許多傳統的硅功率應用領域（圖1和圖2）。

圖1：硅 (Si)、碳化硅 (SiC)、氮化鎵 (GaN)、硅超級結 (Si SJ) 和絕緣柵雙極晶體管 (IGBT) / 柵極關斷 (GTO) 晶閘管器件在功率和頻率方面的比較（圖源：作者）

圖2：截至2022年底，Si、GaN和SiC器件的相對電壓范圍（圖源：作者）

2023年SiC發展現狀

經過幾十年的發展，SiC已然成為了成熟的WBG半導體技術。最近，SiC在高壓和大功率電動汽車 (EV) 充電基礎設施領域取得了長足進步。隨著電動汽車和充電基礎設施制造商將重點轉向800V電動汽車等系統，這一趨勢還將持續下去。SiC在高壓直流輸電 (HVDC)和可再生能源應用中也得到了越來越多的采用，在這些應用中，較高的電壓可以實現較小的導體尺寸和損耗。但由于SiC的成本仍然是同類Si技術的三到四倍，因此一般用于對高電壓需求高于成本的應用中。例如，SiC功率器件的高電壓能力有利于光伏太陽能和其他可再生能源應用，因此可以在這些應用中使用更小更輕的無源元件，如電感器和變壓器，進而可以節省凈成本或帶來競爭優勢。

SiC的主要應用領域是高壓和高溫場景，如功率因數校正(PFC) 電路、AC-DC整流器、DC-AC逆變器、電池充電器和數據中心的電力電子設備。有人預測，僅用于電動汽車市場的6英寸SiC晶圓產能將從2021年的125,000片增長到2030年的400多萬片，這種逐年增長的高需求促使SiC制造能力得到了長足發展。目前的目標似乎是提高200mm SiC晶圓的產量，但未來可能會出現更大尺寸的晶圓，從而進一步降低SiC器件的價格，并為其他應用打開大門。

2023年GaN發展現狀

SiC主要在600V以上的應用中獲得了發展，但在 600V 以下的應用中，傳統Si技術的可行性較低，而GaN技術正在逐步取代Si技術。GaN晶體管還有一個獨特的優勢：其電子遷移率是Si和SiC的數倍。這使得GaN器件可以在更高的頻率下工作。因此，GaN為開關器件和RF技術提供了在更高頻率和功率水平下的WBG優勢。不過，GaN半導體的熱導率往往不到SiC的一半，因此功率處理能力較低。這也是設計人員偏好使用SiC器件來處理高功率下的極端電壓的原因之一（圖 3）。

目前，有跡象表明，在要求電壓低于400V的應用中，GaN功率半導體器件具有明顯的市場優勢。在800V以上的應用中，SiC功率半導體似乎仍占據著主要市場。GaN和SiC在400V至800V之間的應用中展開競爭，隨著更高電壓GaN技術的普及，在應用市場和電壓范圍上的競爭會越來越激烈。隨著2022年末1200V GaN器件的推出，GaN和SiC在高壓領域的競爭也會加劇。2000V以上的功率器件市場相對較小，但隨著大型工業系統的電氣化程度不斷提高，以及更多可持續和可再生技術被集成到普通電網供電系統中，該市場可能會繼續緩慢增長。

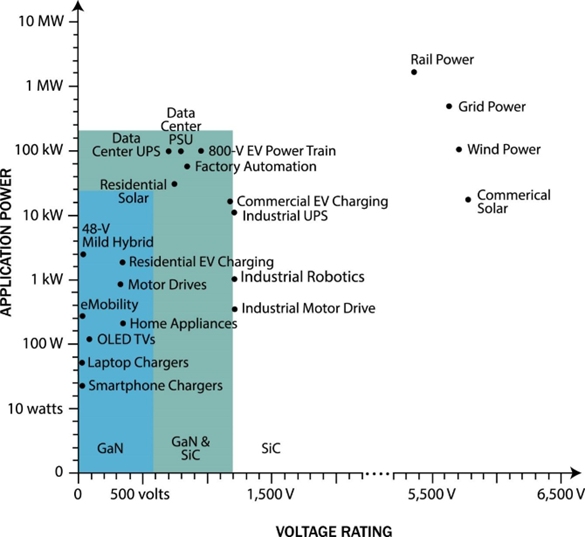

圖3：GaN和SiC半導體器件在不同應用和電壓下的分布情況（圖源：作者）

目前，SiC襯底和制造成本高于GaN器件，而5kW+系統的最終器件成本在GaN和SiC之間不相上下。不過，SiC器件的芯片尺寸確實小于當前的GaN工藝。市場上已有可用于1200V和1700V阻斷電壓的SiC器件，更高電壓器件的開發工作正在進行中；GaN晶體管的額定電壓為900V，截至到2022年10月，額定電壓已提高為1200V。為演示而開發的GaN器件可達到1200V，性能與SiC器件相當，但可能至少要到2025年才能實現商業化。一些預測顯示，到2025年，1200V GaN MOSFET的成本將低于SiC MOSFET預期的每安培16美分，因為GaN的簡單性和低成本基板可能會帶來成本優勢。

人們一直在努力開發更大尺寸的GaN晶圓，以進一步提高GaN的規模經濟效益。GaN的其他發展涉及開發雙工藝，即在同一晶圓上同時支持GaN和Si。這樣就可以在與功率電子器件和大功率RF電子器件相同的器件上開發高密度數字電子器件。

其他WBG半導體

許多研究小組正在尋求開發其他WBG半導體技術，如氧化鎵(Ga2O3) 和立方氮化硼(C-BN)，這些是極具前途的未來WBG半導體技術（表1）。這些材料目前已被用于各種應用，但距離商業化還有很長的路要走。Ga2O3的許多材料特性尚未明確，目前正在研究開發可用于未來制造的Ga2O3工藝。

以下列表包含部分常見和未來的WBG半導體材料：

?碳化硅 (SiC)

?氮化鎵(GaN)

?鉆石 (C)

?氮化硼 (BN)

?氧化鋅 (ZnO)

?硒化鋅 (ZnSe)

?硫化鋅 (ZnS)

?碲化鎘鋅 (ZnTe)

?氧化鎵(III) (Ga2O3)/氧化鋁鎵(III) ((Al2Ga)2O3)

?氧化銦 (I2O3)

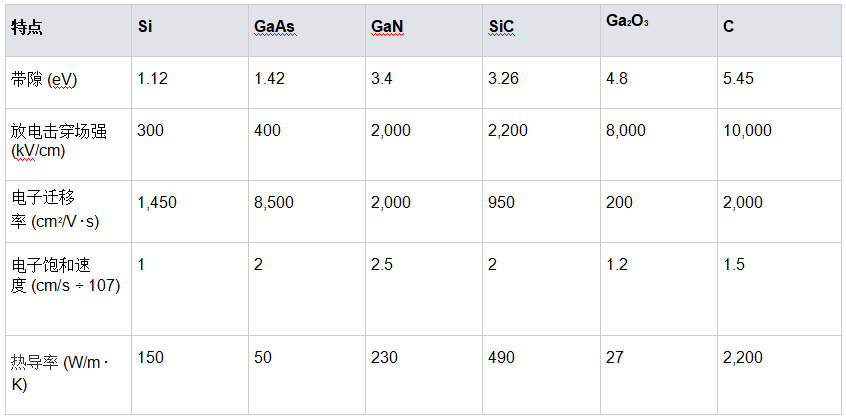

表 1：WBG技術的主要規范（來源：作者）

BN是一種出色的WBG半導體材料，主要用于光電子和發光應用研究。BN具有間接帶隙，允許p型和n型摻雜，并具有較高的預測擊穿場強。它還可能具有較高的電子飽和速度和熱導率，是已知最堅硬的材料之一。根據預測和模擬的Baliga和Johnson品質因子 (FoM)，BN可能是功率轉換和高功率、高頻器件的理想材料。然而，BN的摻雜狀態和實際特性仍是未知數。

結論

SiC和GaN目前都在大功率和高頻率市場占據主導地位，在其他WBG半導體技術開發出來并投入商用之前，這種情況可能不會改變。這一過程通常需要近十年的時間；因此，在未來幾年內，我們將繼續看到SiC和GaN在中等功率領域的發展和競爭，而SiC器件將繼續在更高電壓等級上領先GaN器件。這兩種技術都比Si貴得多，這一點可能不會改變，因為SiC和GaN的競爭范圍往往在Si技術的邊緣。
