在今天這個萬物互聯時代，隨著數智化不斷深入各個行業和領域，高多層已成為PCB行業未來發展的重要趨勢之一。從技術發展看，計算機和服務器領域在5G和AI時代的發展，需要PCB高頻高速工作、性能穩定，并承擔更復雜的功能，這就要求PCB具有更多的層數和更復雜的結構。從產業發展看，為適應下游通信、智能駕駛、消費電子等市場的發展，PCB產業正在向高精度、高密度和高可靠性方向靠攏，不斷提高性能和生產效率，向?qū)I(yè)化、規?；途G色生產方向發展。

作為一家在PCB行業深耕近20年的專業廠商，在經過緊鑼密鼓的長期籌備后，嘉立創2022年正式進軍高多層板。

高多層板不僅僅是層數增加，其制造難度也成倍增加。相比單層、雙層板，高多層的生產制造會面臨層間連接、層間堆疊和對準、信號完整性和電磁干擾以及熱管理等難點。以層間連接為例，其制造需要準確的孔位和孔徑控制，以及良好的層間絕緣性能，這涉及到精密的鉆孔和電鍍工藝，對制造精度要求非常高。

從工藝、設備、設計能力到質量控制、協作能力，高多層板對企業有著更高的要求。嘉立創深耕PCB行業17年，為做好高多層，從設備、工藝、原料、質量控制和技術五大方面苦下功夫，確保為客戶帶來高品質、高性價比產品。

一、前沿的生產設備

設備是影響高多層品質的重要因素之一。為此，嘉立創采用業內一流的設備來生產高多層板，保證產品質量。

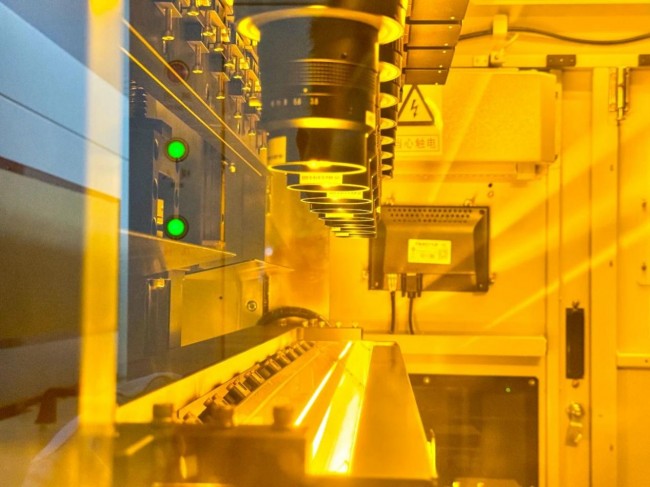

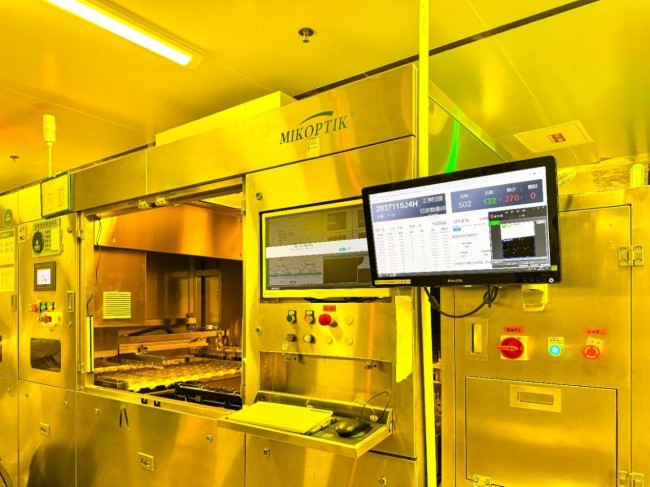

LDI曝光機

阻焊線路在PCB制造中發揮著重要的作用，提供了電氣和機械保護，防止短路和誤焊。嘉立創在阻焊線路中采用源卓的LDI激光曝光設備。相比CCD曝光機，LDI曝光機用激光光束直接照射感光層，可以實現非常高的分辨率。同時，其激光光束可以精確控制，曝光精度更高。并且，由于激光束的直接曝光，LDI曝光機的曝光速度更快，無需使用光刻膠片或掩膜，省去了制作和對位光刻膠片的過程，制造流程得以簡化，減少了制造成本和時間。此外，它可以適應不同的PCB設計和布局要求，提升了制造靈活性。

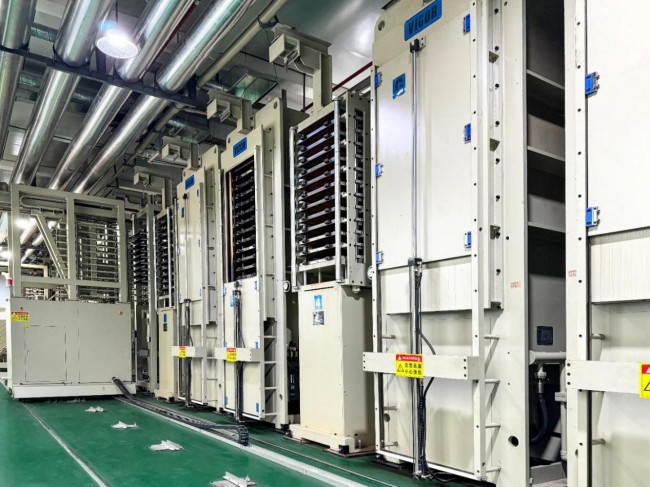

活全（Vigor）壓合機

壓合是PCB高多層板制造過程中的關鍵步驟，對于保證高多層板的質量和可靠性至關重要。嘉立創采用中國臺灣活全（Vigor）的最新一代全自動壓合機，更穩定，壓合質量更好。作為專業的PCB設備提供商，活全（Vigor）壓合機具有高精度、高可靠性和先進的控制系統，能滿足PCB高多層板的堆疊和壓合。

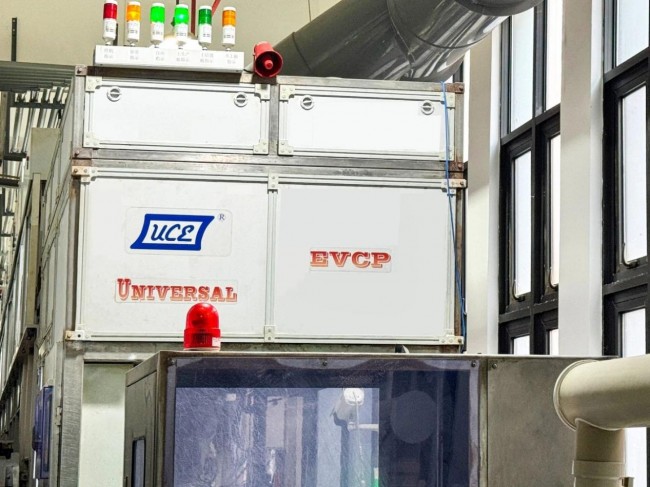

脈沖電鍍

此外，脈沖電鍍（VCP）也是嘉立創在生產高多層板中采用的一類設備，其對小孔滲透的能力更強。與傳統的直流電鍍相比，脈沖電鍍通過在電鍍過程中施加間歇性的電流脈沖來實現更精確的沉積和更好的鍍層質量控制。并且，它可以減少電鍍過程中的能耗和金屬浪費，適應性強，可以滿足不同的材料和工藝要求。不過，其成本自然也更高。

二、先進的工藝

在高多層板生產制造中，工藝直接關乎品質高低。嘉立創在高多層板的生產中，采用了沉金工藝、盤中孔工藝和正片工藝，全方位確保產品的高品質。

嘉立創6-32層電路板全部采用沉金工藝，且沉金厚度免費升級為2u"。沉金是業內一種相對昂貴的表面處理方法，它可以提供良好的電氣連接、防腐和焊接性能。沉金層可以提供平滑、均勻的金屬表面，有助于保持良好的信號傳輸和阻抗控制。并且，它可以確保焊接過程中金屬層的穩定性和耐久性，提供優異的耐腐蝕性能，延長PCB的使用壽命。

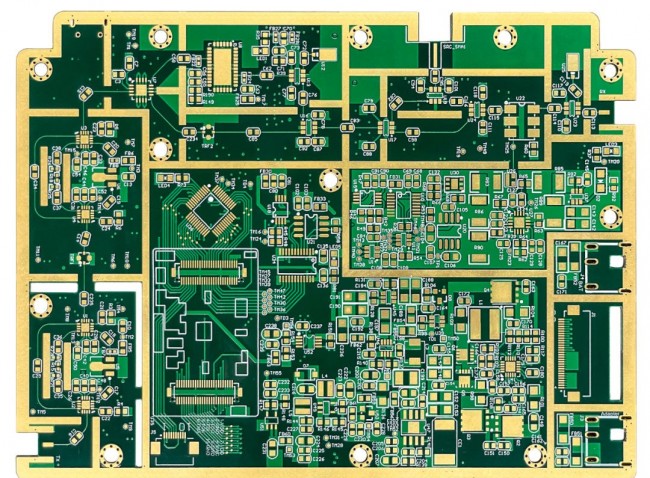

PCB（采用沉金工藝、盤中孔工藝生產）

除沉金工藝外，嘉立創對6-32層板一律免費采用盤中孔工藝（樹脂塞孔+電鍍蓋帽）。對PCB的品質來說，過孔非常重要，因?yàn)樗陔娮釉O(shè)備中扮演著重要角色，支持了復雜電路的實現和功能的可靠性。因種種因素影響，過孔會慢慢被腐蝕，從而導致連接失效、信號衰減、短路和漏電以及可靠性問題，而盤中孔工藝則有效解決了這些問題。

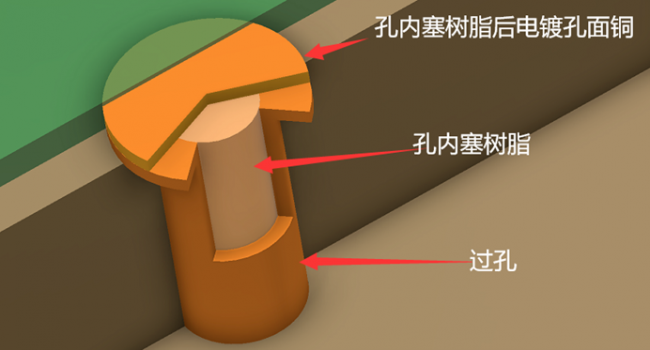

盤中孔工藝三維圖

盤中孔即焊盤中打孔，生產時在孔內塞上樹脂，烤干樹脂磨平，然后進行電鍍面銅。其好處在于不僅能大大提高PCB設計工程師的效率，讓設計時間從7天縮短到2天左右，而且能大大提高PCB的良率，以及提升高速板的性能。

一直以來，盤中孔工藝主要應用于高端產品，且收費昂貴。如今，嘉立創對其免費，讓盤中孔工藝“飛入尋常百姓家”，從而使更多客戶享受到更高品質的工藝，獲得更有質量保證的產品。

此外，嘉立創為保證高多層板品質，只采用正片工藝，不用負片工藝。相比負片工藝，正片工藝成本高、流程長，可以實現更高的圖案精度和精細度，光刻過程更容易控制，且無分散性“壞孔”隱患。但是，正片工藝采用錫，因此其綜合成本比負片工藝更高。

三、嚴格的質量管控

在質量控制方面，嘉立創多措并舉嚴格管控產品生產質量，確保交付高品質產品。

針對所有高多層板，嘉立創均采用四線低阻管控。四線低阻可以準確測量低電阻值，提供更高的測量精確性，且實時監測電路板上的低電阻元件的狀態，對于檢測潛在的故障或問題非常有價值?？梢哉f，它在PCB生產制造過程中具有重要的應用，可以確保對低電阻值元件的準確測量，提高產品質量和性能，并幫助檢測和解決潛在的問題。

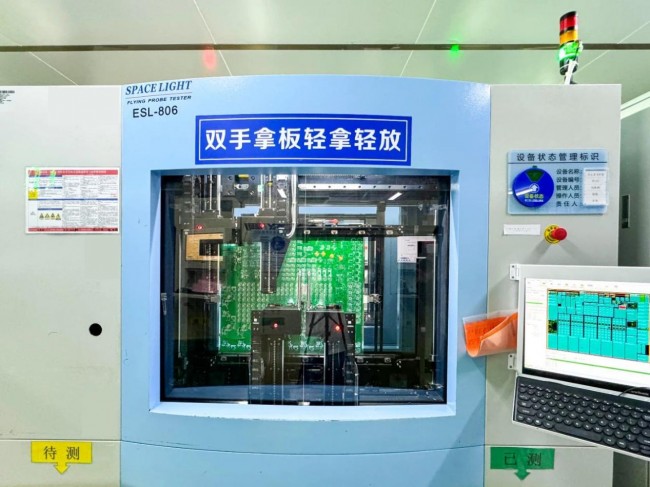

飛針測試設備

除四線低阻外，嘉立創對所有高多層板都會進行飛針測試，保證功能性。飛針測試使用一組探針來測量電路板上的測試點。測試自動化，無需人工干預。同時，它提高了測試效率和一致性，且靈活性好。

此外，嘉立創在生產過程中不僅使用AOI設備，而且增加了AVI設備，讓缺陷檢測更準確、更完善。AOI設備是基于光學技術來檢測缺陷，而AVI設備使用攝像頭和圖像處理技術進行檢查。

通過使用AOI設備和AVI設備，嘉立創進一步提高了高多層的產品質量，提前糾正潛在的缺陷和問題，從而提升了高多層板的可靠性和性能。

四、高品質板料

好原料才能做出好產品。板料在PCB制造過程中發揮著關鍵作用，對PCB的性能和可靠性產生著重要影響，包括電氣性能、熱性能、機械強度、加工性能和環境適應性。

在板料方面，嘉立創絕不含糊，采用大廠原材料。針對4層板和6層板，嘉立創使用KB和中國臺灣南亞板材，品質高，有保障。KB板料使用高質量的玻璃纖維增強環氧樹脂（FR-4）作為基材，用高純度的銅箔作為導電層，且經過嚴格的工藝處理，因此具有質量高、性能好的特點，被廣泛應用于電子行業。

而中國臺灣南亞同樣在市場上有不小的知名度，其提供的板料不僅具有良好的電氣性能、較高的強度和剛性，而且耐高溫、耐化學性能，能提高產品的可靠性和壽命。此外，其板料還環保。

針對6層板、8層板和更高層，嘉立創使用中國臺灣南亞和生益板料。其中，作為國內知名的覆銅板供應商，生益板料具有高標準、高品質、高性能、高可靠性的特點，行業認可度高，廣泛應用于工業控制、醫療儀表/器械、消費電子、汽車等電子產品中。

五、堅實的技術支撐

基于過去多年的經驗，嘉立創在高多層方面有著豐富的技術儲備和生產工藝積累。

在PCB生產制造前端的工程文件處理環節，嘉立創自研的“PCB智能拼版系統”技術可以快速將不同客戶的個性化、差異化訂單進行整合，在提高板材利用率的同時實現定制化產品的規?；a(chǎn)，有利于提升高多層板的生產效率，節省生產時間，降低生產成本。

并且，自研的ERP系統，可以自動解析主流EDA軟件生成的PCB設計文件，并提供3D圖預覽及市場報價所需數據，具有穩定性強、準確性高、處理速度快的特點，支持日均處理過萬訂單。

此外，嘉立創還構建了完整、高效的信息化及數字化系統，涵蓋工程文件處理、生產制造等核心工序流程，包括全自動CAM資料處理系統、PCB智能化自動制造系統等，可以高效滿足海量客戶的差異化需求，為高多層業務的順利落地提供了重要的信息化及數字化保障。

通過持續不斷的研發創新，嘉立創至今已擁有多項自主研發的PCB制造核心技術，具備生產高多層PCB產品的技術能力。目前，嘉立創生產的高多層最高層數可達32層，最小孔徑可達0.15mm，最小線寬線距可達0.0762mm，并支持?jǐn)?shù)百種層壓結構?？梢哉f，嘉立創積累的技術儲備，為高多層的實施提供了充足的技術支持。

六、堅守品質，讓利用戶

從設備、工藝、板料、技術到質量管控，嘉立創一直堅持高標準、嚴要求，最終交付給客戶高品質產品。

因?yàn)榧瘟?chuàng)深知PCB作為“電子產品之母”，是電子產品的基礎。一旦PCB的品質有問題，將直接影響電子產品的穩定性和使用壽命，并且影響系統產品整體功能和市場競爭力，這不僅會給客戶造成巨大損失，而且將對終端消費者帶來損害。

自去年7月上線高多層業務以來，嘉立創在穩步提升品質的同時，不斷讓利客戶。例如，去年8月，嘉立創宣布6層和8-20層的沉金費價格下調至30元/平方米；今年10月，嘉立創宣布6-32層高多層板免費升級沉金厚度。并且，6-32層的高多層采用盤中孔工藝也已免費。

嘉立創在高多層上種種帶給用戶實惠的舉措，也得到了越來越多客戶的認可。

有客戶曬單說：“嘉立創6層板，工藝精湛，包裝美觀，交貨及時。中間這么密集的插件孔，做的相當?shù)牟诲e(cuò)?！?/span>

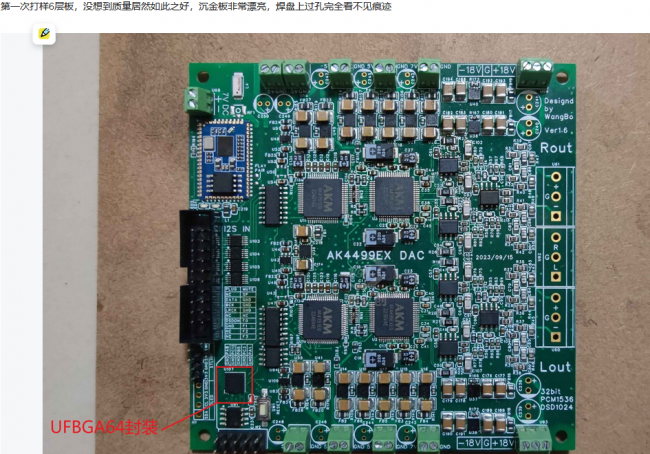

還有客戶表示，“第一次打樣6層板，沒想到質量居然如此之好，沉金板非常漂亮，焊盤上過孔完全看不見痕跡?！?/span>

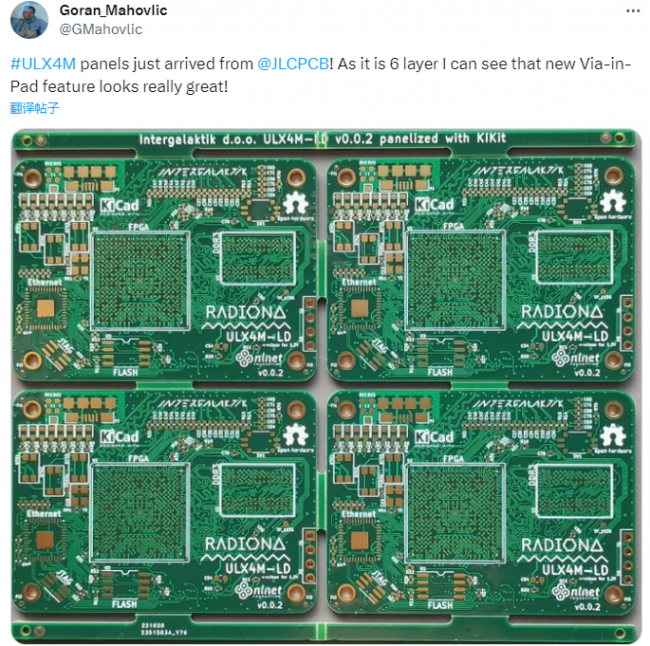

國外客戶Goran_Mahovlic在推特上寫道：#ULX4M panels just arrived from @JLCPCB！As it is 6 layer I can see that new Via-in-Pad feature looks really great！意思大概是“ULX4M面板剛從@JLCPCB到貨。由于它是6層板，我可以看到新的盤中孔特性看起來非常棒！”。

未來，嘉立創將一如既往地堅持高品質、高性價比的理念，從原材料、設備、工藝、技術和質量管控以及管理等各方面不斷努力，以高標準打造過硬產品，成就嘉立創高品質高多層板，夯實數字時代的硬件基礎設施。
