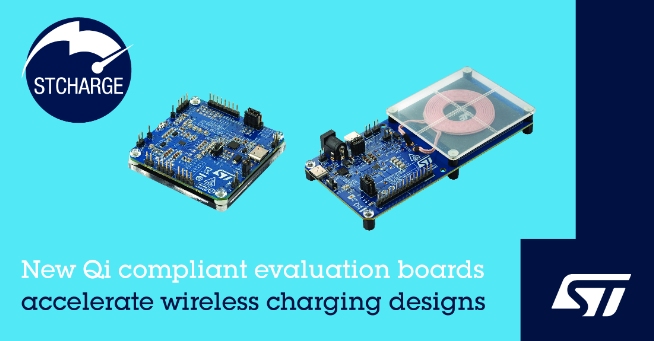

2023 年 12 月 6 日，中國——意法半導體推出基于STWLC38 和 STWBC86芯片的無線充電發射器和接收器評估板，簡化15W Qi無線充電器的開發。

STEVAL-WLC38RX板搭載STWLC38 5W/15W接收器芯片，STEVAL-WBC86TX板搭載STWBC86 5W 發射器芯片，有助于開發者快速開發測試無線充電器原型。兩款板子都支持 STSW-WPSTUDIO圖形軟件環境，協助充電器開發工作。

STWLC38 接收器芯片支持Qi 1.3 Extended Power Profile (EPP)15W充電協議和Baseline Power Profile(BPP)5W充電協議。因此，這款接收器芯片還可以在無線充電器中用作5W發射器，并具有反向電能傳輸功能，進行設備給設備充電。這款芯片集成了同步整流器和低壓差(LDO)線性穩壓器，可將接收線圈的電能轉換為4V-12V可調直流輸出電壓，電能傳輸效率達到 85%。意法半導體的自適應整流器配置(ARC)模式使有效充電面積最大化，把接收器典型檢測距離延長50%，并提高了設備空間定位自由度，以實現最高效的電能傳輸。

這款符合Qi 1.2.4 BPP協議的5W發射器芯片STWBC86集成了高能效、低阻抗全橋逆變器和驅動器，確保接收器芯片具有很低的耗散功率，最大限度地降低物料清單成本。通過調節所施加的 PWM頻率和占空比，這款芯片能夠控制發射器線圈傳輸?shù)碾娔堋?

兩款芯片都支持寬壓輸入，簡化與消費和工業產品的集成。每款芯片都用Arm® Cortex®-M0+數字內核動態管理充電功率，以實現最佳能效。片上集成非易失性存儲器(NVM)可以承載高級功能，并通過固件更新升級充電協議。

兩款芯片都采用微型芯片級封裝，適合非常緊湊的應用。STWLC38無線充電接收器芯片采用 2.12mm x 3.32mm WLCSP40 封裝，而 STWBC86發射器則采用 3.26mm x 3.67mm WLCSP72 封裝。兩款芯片都內置熱管理和電保護功能。

這兩款評估板可以加快基于發射器和接收器芯片的解決方案的開發，適用于各種消費、醫療和工業應用，其中包括智能手機、平板電腦、智能手表、可穿戴設備、個人醫療設備、給藥設備、便攜式超聲設備、牙刷、剃須刀、計算機外圍設備、助聽器、充電盒、電動工具和移動機器人。
