SHA860A 是一款專用于現場測試的手持式信號分析儀。其頻率范圍9 kHz~3.6 / 7.5 GHz(5 kHz起可測試)，實時分析帶寬高達110 MHz，配備5G NR OTA測試、LTE FDD/TDD OTA測試、實時頻譜分析、IQ 數據采集、脈沖測量分析以及室內/室外地圖等多種實用功能。在5G網絡中的天線系統測試、信號質量評估、發射機系統安裝或維護以及其它無線技術檢測領域有著廣泛的應用價值。

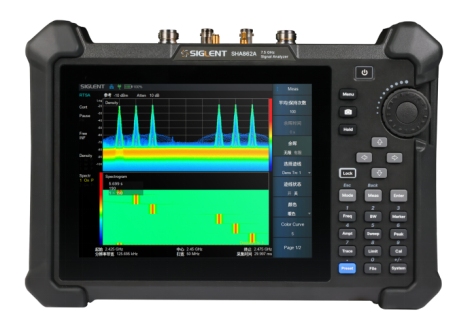

實時頻譜分析 RTSA

SHA860A實時分析帶寬最大 110 MHz，能以100% POI 捕獲最短 3.51 μs 的信號。RTSA模式下，分析儀能在實時分析帶寬之內無縫地進行FFT計算和頻譜觸發，十分有利于瞬態信號的捕獲，分析信號頻率、信號特征、持續時長、幅度變化等。在頻譜監測、跳頻電臺測試、振蕩器研發等領域有著廣泛的應用。

5G NR OTA測量

SHA860A的5G NR OTA測量功能可以對多小區進行空中接口（OTA）的測試，提供物理小區 ID、波束號、 GSCN、SS-RSRP 、SS-RSRQ、SS-SINR、SS-RSSI、EVM等解調指標。

隨著無線通信的迅速發展，運營商需要快速引入5G NR網絡。SHA860A的5G NR OTA測量功能可以測試信號和發射機質量，通過對不同頻率、不同頻段、不同工作模式以及不同類型的發射天線系統進行數據采集分析，并根據不同接收端的測量值判斷是否為異常狀態，進而實現對故障的定位與跟蹤功能。便于工程師現場測試和部署5G 基站，有效地提高無線網絡性能及用戶體驗。

LTE FDD/TDD OTA測量

SHA860A的LTE OTA測量功能十分完備，能為用戶提供包括PCI、扇區 ID、小區組、頻率誤差、時間偏移、同步狀態、平均 EVM、峰值 EVM、功率(PSS/SSS/CRS/PBCH)、EVM(PSS/SSS/CRS/PBCH)等解調指標，并用星座圖方式顯示 LTE 信號質量。

OTA 測量功能在小區優化和干擾協調方面具有廣泛的應用前景，可以為通信運營商提供更準確、更智能的小區管理和優化手段，從而提高通信質量和用戶體驗，促進無線通信技術的發展和應用。

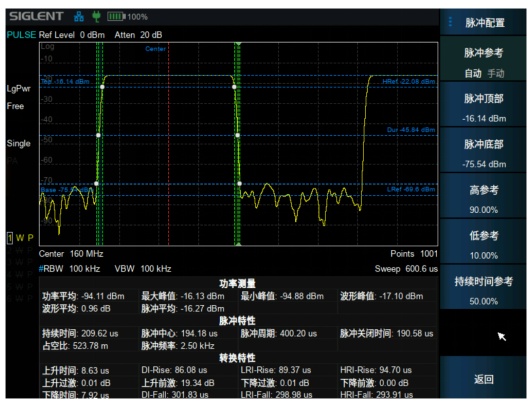

脈沖參數分析

SHA860A脈沖分析功能最大測量點數達 10001點，且支持功率測量、脈沖特性、轉換特性測量；支持正峰值檢波、負峰值檢波、采樣檢波、平均檢波、常規檢波?？蓭椭こ處煖蚀_分析和掌握信號特征，評估和驗證射頻設備性能。

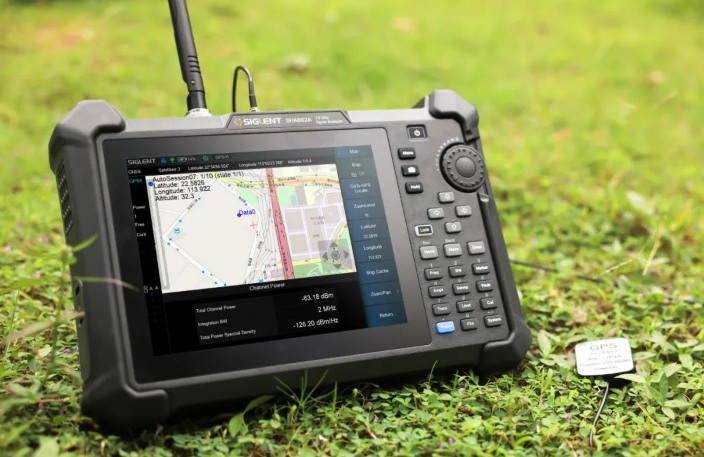

室內/室外地圖

除了測量 5G和 LTE基站的性能外，基站技術人員還需進行信號覆蓋分析，以便運營商分析基站周邊的覆蓋條件。SHA860A的室內/室外地圖模式可以幫助技術人員了解基站的位置、天線的高度和方向等，對信號覆蓋情況進行全方位的掌控，輕松地識別出信號覆蓋差或者存在高度干擾的區域，進而采取相應的措施進行優化，快速提高基站技術人員的工作效率。

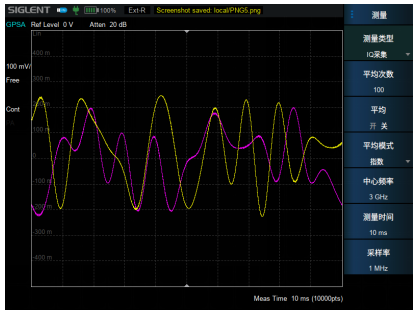

IQ 數據采集

SHA860A的IQ 數據采集功能擁有300 MHz采樣率，100 MHz信號帶寬，其高精度、高速度、高可靠性可以捕捉頻譜儀輸入的模擬信號并轉換為頻譜數據，不僅能幫助用戶記錄和顯示頻譜數據，還可以將數據存儲到本地或USB，具有極佳的靈活性。

鼎陽科技 SHA860A 手持式信號分析儀除了頻譜分析模式之外，同時支持矢量網絡分析、天線和電纜測試模式，便攜高效且功能強大，是工程師在外場測試的絕佳利器。
