一、電源排序引言

設計多個電源的挑戰隨著每個額外的電源軌而增加。設計人員必須考慮協調電源排序和時序、生成上電復位、監控故障和適當響應以保護系統的動態環境。經驗豐富的設計師認識到，靈活性是成功駕馭項目從原型到生產的過程潮起潮落的關鍵。理想的解決方案可最大限度地減少開發過程中的硬件和軟件更改次數。

理想的多電源設計工具是自始至終駐留在設計中的單個IC，在產品的整個生命周期中無需更改布線。它自主監控多個電源軌并對其進行排序，與其他IC配合，無縫監控系統中的許多電源穩壓器，并提供故障和復位管理。設計人員可以使用功能強大的基于 PC 的軟件在連接到 I 時實時配置、可視化和調試系統行為2C總線。

二、設計的兩種FPGA電源排序方案，可供參考

方法一：模擬上電 / 斷電排序器

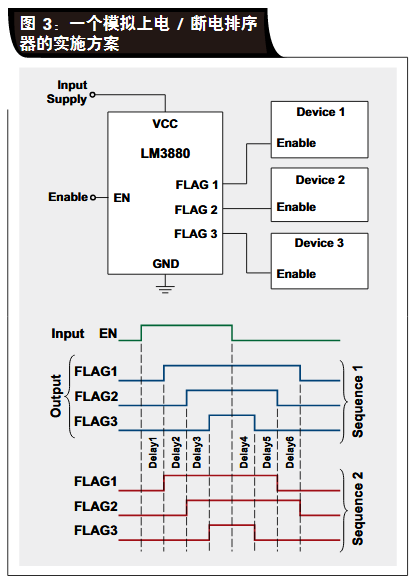

實施上電排序會比實施斷電排序更加容易。 為了實現上電和斷電排序，人們推出了能夠相對于上電序列進行斷電序列的逆轉（序列 1）乃至混合（序列 2）的簡單模擬排序器。

在上電時，所有的標記均保持在低電平，直到 EN 被拉至高電平為止。 在 EN 被置為有效之后，每個標記于一個內部定時器計時結束后順序地變至漏極開路狀態（需要上拉電阻器）。 斷電序列與上電序列相同，但次序正好相反。

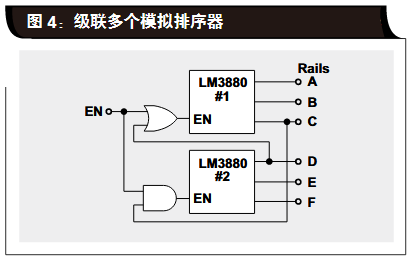

在圖 4 中，兩個排序器級聯在一起以實現 6 個有序的電源軌。 上電時，AND 門確保第二個排序器在其接收到一個 EN 信號且 C 電源軌被觸發之前不被觸發。

斷電時，AND 門確保第二個排序器承受 EN 下降沿，而不考慮 C 輸出。 OR 門確保第一個排序器由 EN 上升沿來觸發。 斷電時，OR 門確保第一個排序器不能承受 EN 下降沿，直到 D 電源軌下降為止。

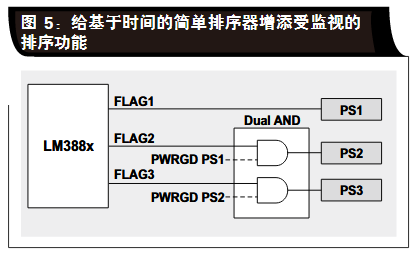

如圖 5 所示，通過簡單地在 FlagX 輸出和 PG 引腳之間增設幾個 AND 門，就能給圖 4 中的電路添加受監視的排序功能。

方法二：具有 PMBus 接口的數字系統健康狀況監視器

如果系統需要最大的靈活性，那么可兼容 PMBus/I2C 標準的數字系統健康狀況監視器（比如：UCD90120A）是一種不錯的解決方案。

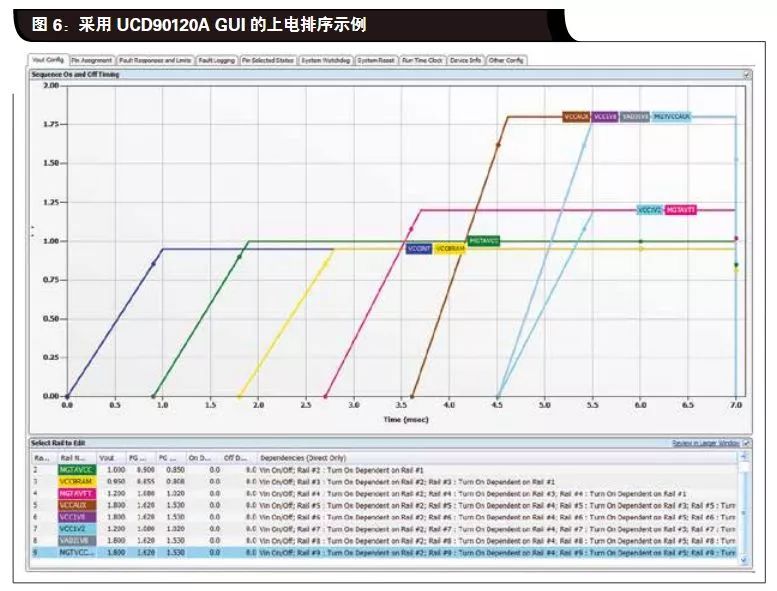

數字系統健康狀況監視器配有一個圖形用戶界面 (GUI)，其可用于設置上電和斷電排序以及其他的系統參數（圖6）。另外，有些數字系統健康狀況監視器還具有非易失性誤差和峰值記錄功能，可在發生欠壓事件的場合中幫助完成系統故障分析。

FPGA 排序要求實例諸如 Xilinx 或 Altera 等 FPGA 供應商在其產品手冊中提供了推薦或要求的上電序列，這些產品手冊可以很容易地在線查閱。

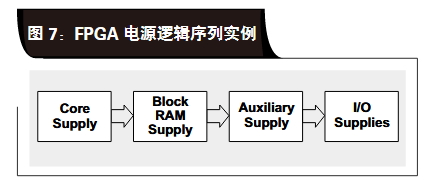

推薦的斷電序列通常是上電序列的倒序，圖 7 示出了上電排序的一個實例。
