今天，小編將在這篇文章中為大家?guī)鞱溝道MOSFET驅動電路設計的有關報道，通過閱讀這篇文章，大家可以對MOSFET驅動電路設計具備清晰的認識，主要內容如下。

一、驅動電路

驅動電路的基本任務，就是將信息電子電路傳來的信號按照其控制目標的要求，轉換為加在電力電子器件控制端和公共端之間，可以使其開通或關斷的信號。對半控型器件只需提供開通控制信號，對全控型器件則既要提供開通控制信號，又要提供關斷控制信號，以保證器件按要求可靠導通或關斷。驅動電路隔離技術一般使用光電耦合器或隔離變壓器（光耦合；磁耦合）。 [1]由于 MOSFET 的工作頻率及輸入阻抗高，容易被干擾，故驅動電路應具有良好的電氣隔離性能，以實現主電路與控制電路之間的隔離，使之具有較強的抗干擾能力，避免功率級電路對控制信號的干擾。

優良的驅動電路對變換器性能的影響：

1.提高系統可靠性

2.提高變換效率(開關器件開關、導通損耗)

3.減小開關器件應力(開/關過程中)

4.降低EMI/EMC

二、N溝道MOSFET驅動電路實現

本節描述一個N溝道MOSFET驅動電路的示例。

1、基本驅動電路

圖2.1顯示了一個基本的MOSFET驅動電路。在實際設計驅動電路時，必須考慮被驅動MOSFET的電容及其使用條件。

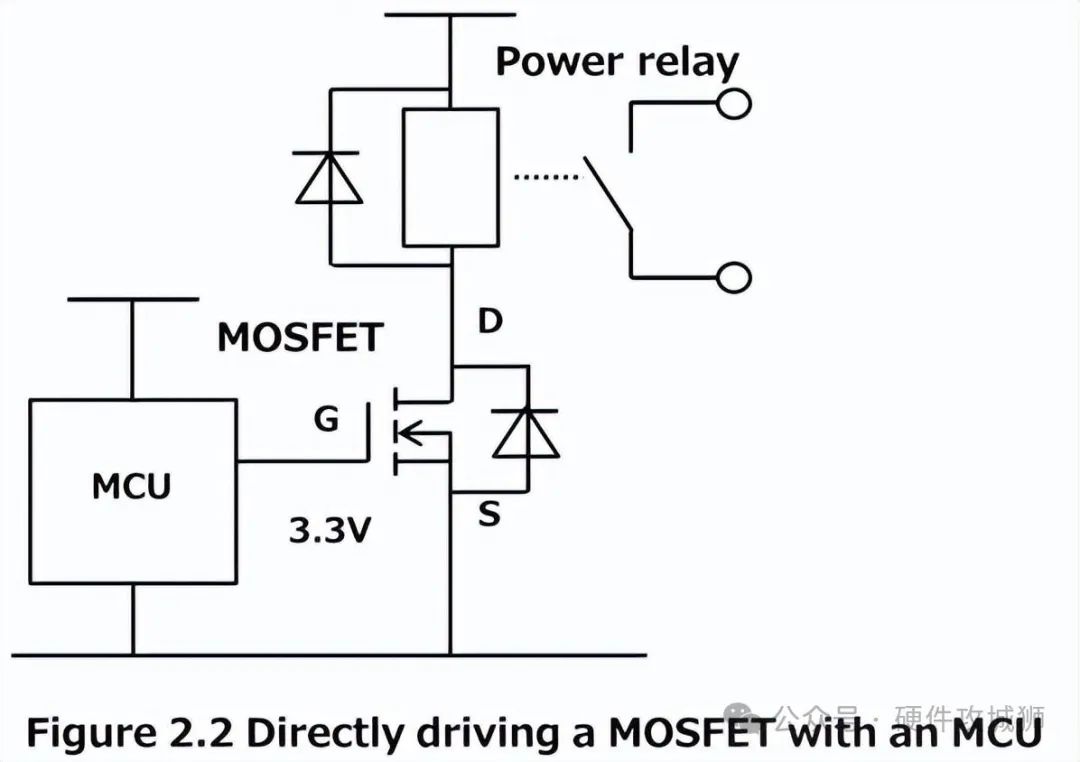

由于把MOSFET作為開關應用（負載開關）的需求日益增長，MOSFET僅在電路工作時在電路中提供導電路徑，這樣可以降低電子設備的功耗。

3、 驅動電壓轉換

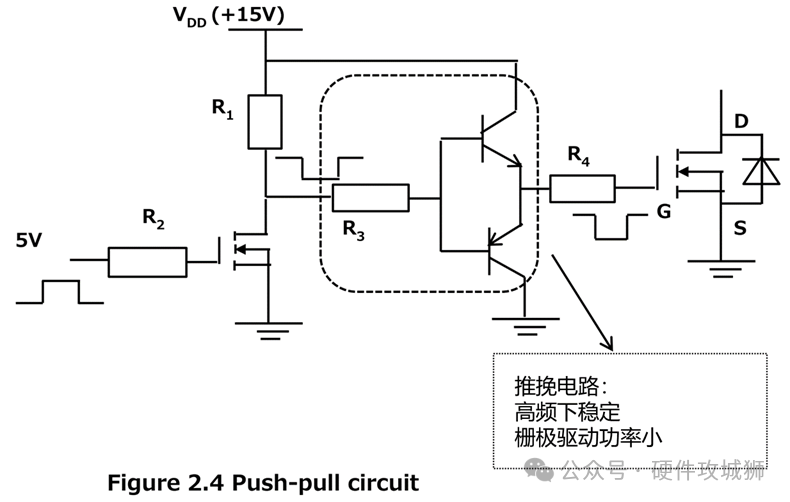

（1）將驅動電壓轉換為15V

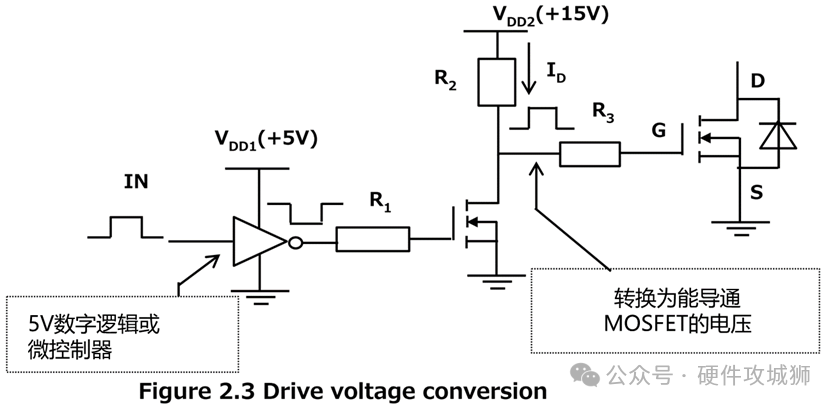

圖2.3顯示了用數字邏輯驅動MOSFET的示例。當MOSFET不能在5V下驅動時，該電路來提高驅動電壓。R2與柵極電阻R3串聯增加?xùn)艠O驅動電阻，使MOSFET難以在飽和模式下驅動。這降低了MOSFET的開關速度，因此增加了開關損耗。相反，減小R2導致在MOSFET關斷期間有較大的漏極電流ID流向驅動電路，增加驅動電路的功耗。

4、半橋或全橋的高端驅動

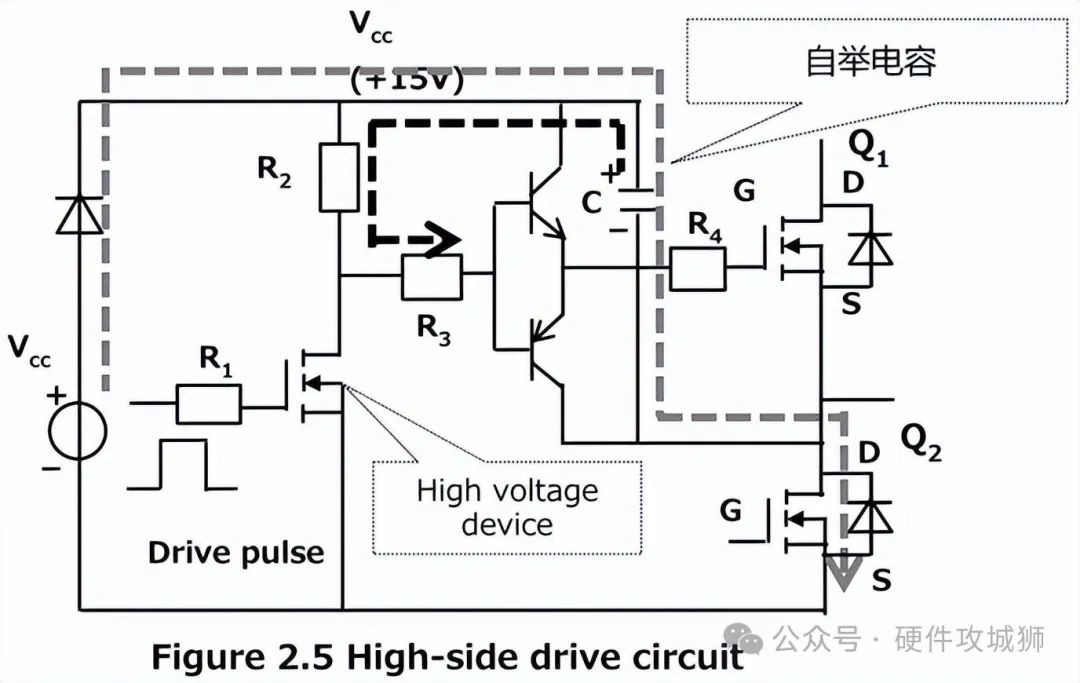

圖2.5展示了如何在半橋或全橋配置中使用MOSFET。為了接通上管Q1，必須向其柵極施加較高電壓。

驅動電路免受MOSFET故障的影響。

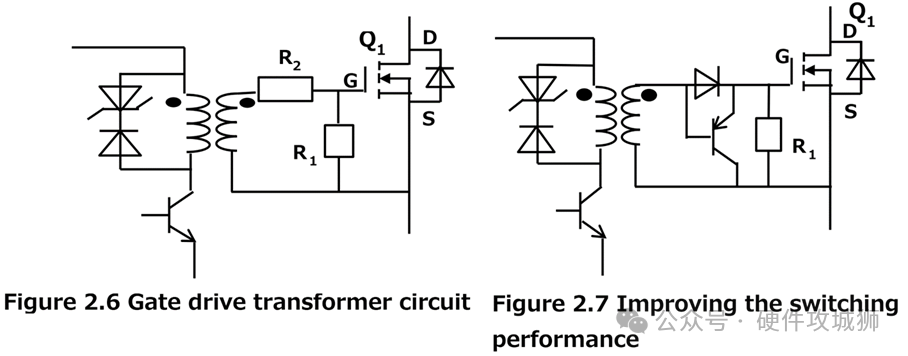

圖2.6顯示了一個簡單電路的例子。本電路中齊納二極管的作用是快速復位脈沖變壓器。圖2.7所示的電路有一個額外的PNP晶體管，以提高開關性能。

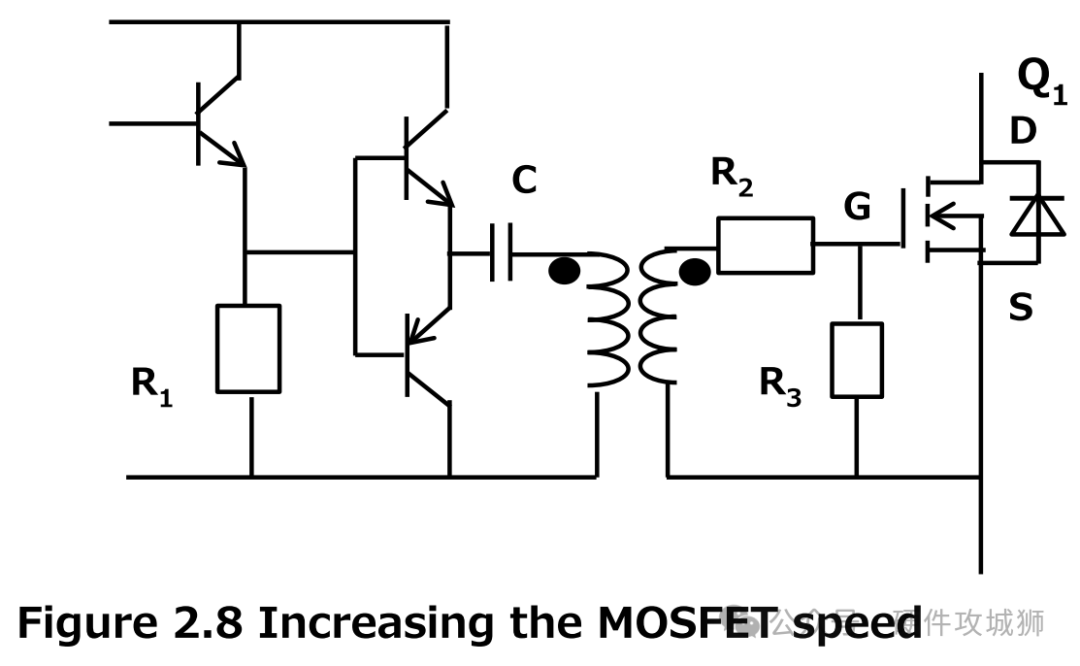

圖2.8所示電路有一個電容與一個脈沖變壓器串聯，以便在MOSFET關斷期間向MOSFET施加反向偏置，從而提高開關速度。由于電容阻斷了DC偏置，因此其還防止脈沖變壓器達到飽和點。

4.3、使用光耦和浮動電源

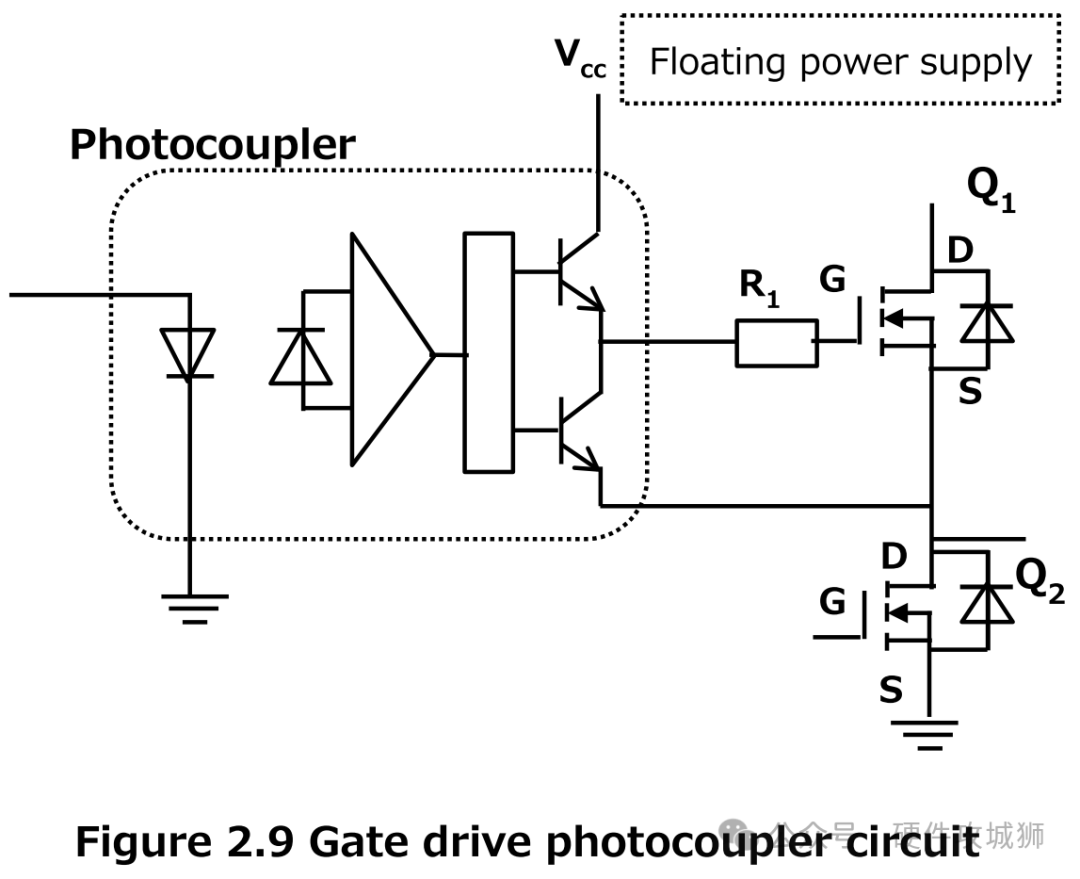

光耦也可用于驅動MOSFET柵極。光耦輸出需要單獨的電源。若要使用光耦驅動半橋或全橋的高邊，則需要一個浮動電源。

以上便是小編此次想要和大家共同分享的內容，如果你對本文內容感到滿意，不妨持續關注我們網站喲。最后，十分感謝大家的閱讀，have a nice day！
