反饋控制是指在某一行動和任務完成之后，將實際結果進行比較，從而對下一步行動的進行產生影響，起到控制的作用。其特點是：對計劃決策在實施過程中的每一步驟所引起的客觀效果，能夠及時做出反應，并據此調整、修改下一步的實施方案，使計劃決策的實施與原計劃本身在動態中達到協調。當然，反饋控制主要是對后果的反饋，而已鑄成的事實是難以改變，且用新計劃代替舊計劃、用新決策代替原有決策有一個過程需要一定的時間，由于系統不能適應情況的變化，將會給工作帶來不必要的損失。這就是反饋控制不及預先控制之處。

饋控制是指將系統的輸出信息返送到輸入端，與輸入信息進行比較，并利用二者的偏差進行控制的過程。反饋控制其實是用過去的情況來指導將來。在控制系統中，如果返回的信息的作用是抵消輸入信息，稱為負反饋，負反饋可以使系統趨于穩定;若其作用是增強輸入信息，則稱為正反饋，正反饋可以使信號得到加強。在自動控制理論中，“反饋控制”是信號沿前向通道(或稱前向通路)和反饋通道進行閉路傳遞，從而形成一個閉合回路的控制方法。反饋信號分“正反饋”和“負反饋”兩種。為了和給定信號比較，必須把反饋信號轉換成與給定信號具有相同量剛和相同量級的信號?？刂破鞲鶕?jù)反饋信號和給定信號相比較后得到的偏差信號，經運算后輸出控制作用去消除偏差，使被控量(系統的輸出)等于給定值。閉環控制系統都是負反饋控制系統。

常規方式是通過手動或自動掃頻的方式，給定激勵序列，得到對應模型輸出序列，并采集輸入和輸出。

對于直流電機來講，我們采集的一般可以是：

給定狀態(電機給定速度)模型輸入(控制量u)模型輸出(電機實際速度，同時也可以一并把實際位置和加速度采了)我這里因為遙控壞了，所以沒做手動掃頻;我的方法是首先通過STM32的板載按鍵來改變電機給定速度(對于直流電機模型來說足夠了，但對于復雜系統來講還是不要這樣子簡便)，然后通過串口將待采集的數據打印到電腦端并保存。

2. 模型辨識

辨識方法有很多，這里使用MATLAB的系統辨識工具箱，得到a和b。

另外提一嘴，對于一階系統，我們也可以通過人工擬合的方法得到a和b：

對于a的確定，給定階躍響應，當響應幅值達到給定幅值的98%時，記錄此時的橫軸時域時間T = t(單位: s)，此時有 ?=4? 。

對于b的確定，在已確定a的前提下，在simulink中導入采集的實際輸入輸出，調整b并對比模型輸出和采集輸出，當兩者一致或接近一致時，b即為調整完畢。

反饋控制何謂反饋控制?開關式AC/DC轉換器通過確認實際輸出的DC電壓值，并根據該電壓信息對開關元件進行控制，從而確保穩定實現規定的DC輸出。這種確認該輸出電壓值以控制開關元件的機制叫做反饋控制(FB控制)。

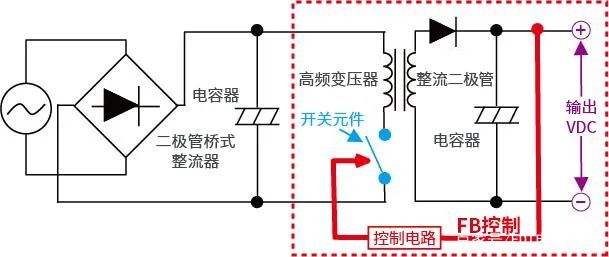

【開關方式電路結構示例】反饋控制的示意圖開關式AC/DC轉換器通過二極管電橋?qū)C電壓進行整流，再通過電容器實施平滑處理，將AC電壓轉換為DC電壓。然后，通過開關元件對該DC電壓進行斬波(ON/OFF)后，通過高頻變壓器降壓后傳遞到2次側，再利用電容器進行平滑處理，輸出規定的DC電壓(VDC)。

FB控制電路檢測實際輸出的該電壓值是否達到規定的目標電壓值。

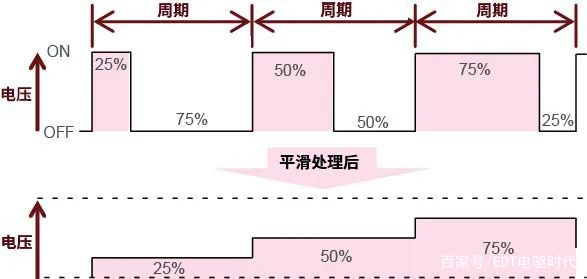

【經過平滑處理的輸出電壓示意圖】實際輸出電壓值低于目標電壓值時，則會對開關元件進行控制，使ON時間變長。這樣，輸出電壓值就會上升。反之，高于目標電壓值時，則控制ON時間變短。

這樣，反饋控制電路常時對實際輸出電壓值進行確認，并根據該值調整開關元件的ON/OFF時間，確保目標輸出電壓值的穩定。

輕負載模式何謂輕負載模式?提高使用較少輸出電流時的效率的技術叫做輕負載模式。在DC/DC轉換器等中也叫脈沖串模式。輕負載模式示意圖開關式AC/DC及DC/DC轉換器通過ON/OFF轉換進行電壓斬波和電容器平滑處理，以穩定提供目標輸出電壓值。

但是，這種轉換在ON/OFF時會產生瞬間漏電流(貫通電流)。也就是說，單位時間內的ON/OFF次數越多，漏電流導致的損失越大，效率越低。

周期恒定(PWM控制)時，即使ON/OFF時間比有變化，其次數在單位時間內也是恒定的。因此，自身功耗量也是恒定的，輕負載時這種轉換漏電流造成的損失會導致效率降低。故此，在使用電流少的情況下，通過頻率調制(PFM控制)將周期拉長、變慢，從而減少單位時間內的ON/OFF轉換次數，以減少損失。這種技術就叫做輕負載模式。

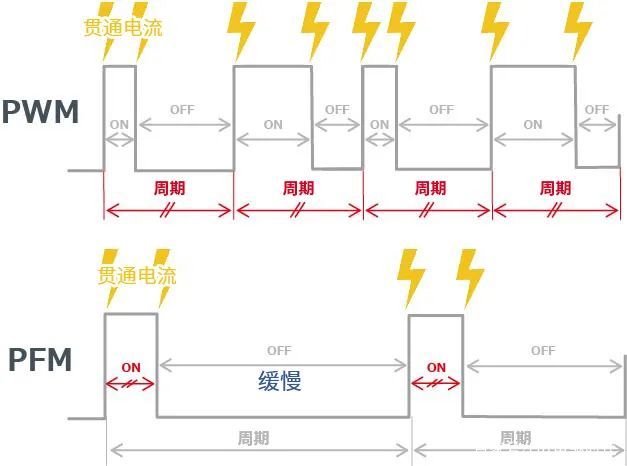

【PWM方式和PFM方式】根據狀況區分使用PWM和PFM可進一步提高效率，如高負載(使用電流)時使用周期恒定的PWM控制，輕負載(不使用電流)時使用周期變化的PFM控制?！鯬WM (脈寬調制)：頻率恒定，通過開關ON從輸入電壓中調取輸出部分的控制方式?！鯬FM (脈沖頻率調制)：通過固定ON時間、改變頻率(改變OFF時間)來調取輸出部分的方式。反之，也有固定OFF時間、改變ON時間的方式。PWM和PFMPFM方式根據輸出電流量改變頻率，效率較高，但開關時會不定期發生噪音。這種頻率無法確定的噪音很難消除，要解決噪音，采用頻率恒定的PWM方式更容易操作。

這樣，噪音低的PWM和效率高的PFM可互為補充，高頻率驅動的高負載(噪音發生較多)時采用PWM，電流使用較少的低負載時采用PFM，擇優使用，即可盡可能提高效率。

二、DC/DC轉換器

何謂DC/DC轉換器?DC/DC轉換器是一種將DC(直流)轉換為DC(直流)的元件，具體是指利用DC(直流)轉換電壓的元件。IC等電子元件各自的工作電壓范圍不同，因此需要轉換為相應的電壓。

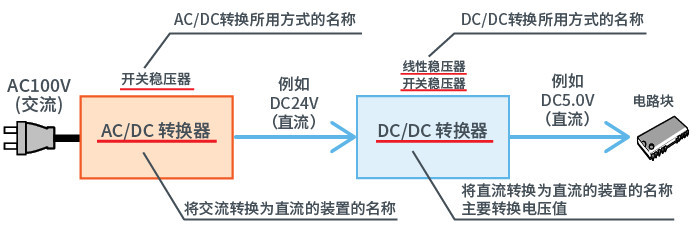

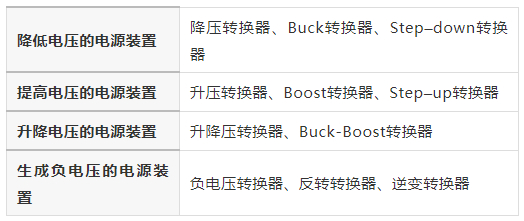

生成電壓低于初始電壓的轉換器被稱為"降壓轉換器";生成電壓高于初始電壓的轉換器被稱為"升壓轉換器"。名稱說明DC/DC轉換器是指將直流轉換為直流的裝置的名稱。

它常被稱為線性穩壓器或開關穩壓器等，以轉換方式的名稱命名。

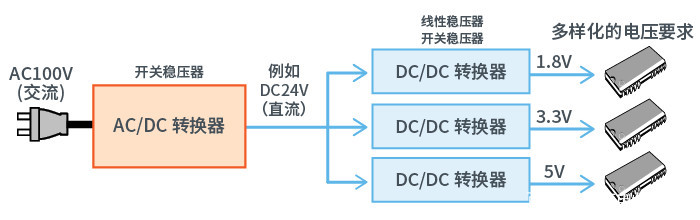

為何需要DC/DC轉換器?插入插座進行工作的電氣產品需要使用將AC(交流)100V轉換為DC(直流)的"AC/DC轉換器"。

這是因為大部分半導體部件只能在DC下工作。

整機電路板上搭載的IC等具有各自固有的工作電壓范圍，電壓精度要求也不同。

通過電壓不穩的電源等供電會導致誤動作或特性劣化等異常。

因此，需使用"DC/DC轉換器"轉換為所需的電壓并實現穩定化。

通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。

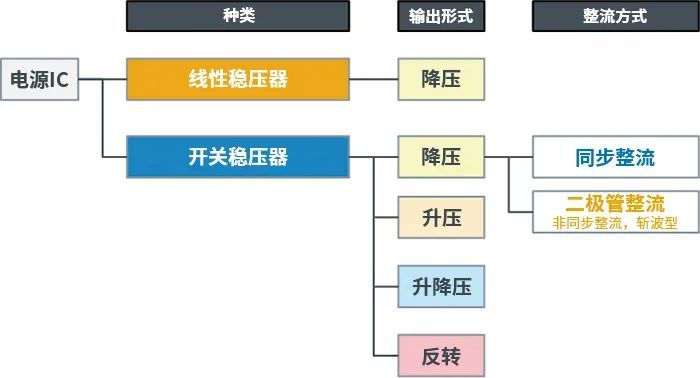

電源IC種類電源IC大致分為線性穩壓器和開關穩壓器兩種。

作為其各自的輸出形式，線性穩壓器僅可降壓輸出比輸入電壓低的電壓。

開關穩壓器則具有自由度，輸出形式包括以下4種：

降壓輸出比輸入電壓低的電壓

升壓輸出比輸入電壓高的電壓

升降壓輸出恒定電壓，與輸入電壓的高低無關

從正電壓反轉輸出負電壓

而且，開關穩壓器的整流方式有同步整流和非同步整流(二極管整流)。【電源IC種類】

線性穩壓器和開關穩壓器

通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。

按轉換方式，電壓穩壓器分為線性穩壓器和開關穩壓器2種類型。

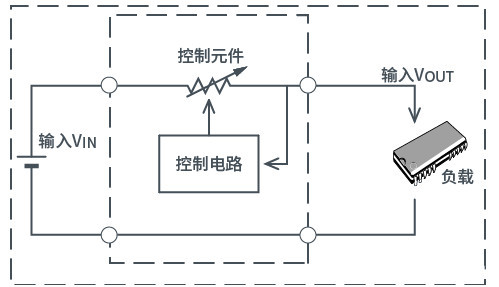

線性穩壓器因工作時輸入與輸出的關系呈線型，故被稱為"線性穩壓器"。

因輸入與輸出間串聯有控制元件，有時也被稱為"串聯穩壓器"。

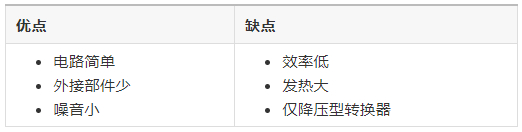

通過控制元件降壓，因此輸入與輸出的電壓差(降壓程度)越大損耗就越大，效率也越低。

因此適用于小功率的電源。

開關穩壓器接通開關元件(MOSFET)，從輸入端向輸出端供電，直至輸出電壓達到所需電壓。

輸出電壓達到規定值后，開關元件即關閉，不再消耗輸入功率。

通過高速重復這一動作，將輸出電壓調節到規定值。
