一.我們先來認識一下反激變換器

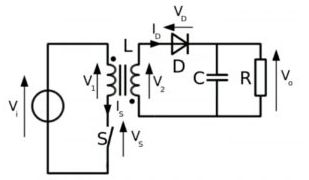

1.反激基本電路:

2.工作原理：

變壓器的一次和二次繞組的極性相反，這大概也是Flyback名字的由來：a.當開關管導通時，變壓器原邊電感電流開始上升，此時由于次級同名端的關系，輸出二極管截止，變壓器儲存能量，負載由輸出電容提供能量。b.當開關管截止時，變壓器原邊電感感應電壓反向，此時輸出二極管導通，變壓器中的能量經由輸出二極管向負載供電，同時對電容充電，補充剛剛損失的能量。

3.反激電路的演變：

可以看作是隔離的Buck/Boost電路:

4.在反激電路中，輸出變壓器T除了實現電隔離和電壓匹配之外，還有儲存能量的作用，前者是變壓器的屬性，后者是電感的屬性，因此有人稱其為電感變壓器，有時我也叫他異步電感。二.Flyback的工作模式:1.DCM(discontinuous current mode)&CCM(continuous current mode)根據次級電流是否有降到零，反激可以分為DCM和CCM兩種工作模式。兩種模式有其各自的特點。下面兩種工作模式時的波形(理想波形)。

反激變換器工作在CCM下的各個波形

反激變換器工作在DCM下的各個波形

3.工作模式：

1)電壓電流波形2)用電感變壓器模型來標示工作工作過程;也可以原副邊分開討論，用電壓源來代替中間的轉換。

4.波形震蕩的來源：

1)開關管關斷時的震蕩來源于漏感;

2)斷續時的震蕩，主要原邊電感了，因沒有了反射電壓嵌位。我們可以把反射電壓當作一個電壓源.

5.實際不理想時開關管所承受的電壓是什么樣的那?

a.(1)開關管電壓分為幾部分：

Vds=VDC+VRo(N*Vo)+Vlk

b.(2)VDC沒有什么好解釋的;VRo是因原邊開關管關斷副邊二極管導通，輸出電壓通過變壓器反映到原邊的電壓(N*Vo);除了變壓器制約住的電壓還有制約不住的漏感電壓Vlk，既然是漏感電壓，當然和變壓器的漏感有關系了。這個電壓是我們討厭的!

c.(3)如果來限制漏感電壓那?RCD吸收鉗位電路，利用電容吸收，靠二極管鉗位，通過電阻把漏感能量消耗掉。設計的原則是讓RCD能夠消耗掉漏感能量，發揮該有的作用，但又不能過猛成為原邊一個吃激磁電感能量負載。

PSR反激開關電源同步整流問題解析

本文將詳細解析PSR反激開關電源同步整流是怎樣實現的，希望對大家有所幫助。

大家都知道同步整流相比功率二極管整流損耗小，效率高，相同功率下電源尺寸可以更小。同步整流的驅動方式有電壓型驅動和電流型驅動兩種。按照SR門級驅動電壓的來源，又分為自驅動和外驅動。

這里要介紹的是在充電器領域內常見的電壓型其驅動的同步整流 ，知識點包含以下幾個小節，結合芯片內部結構力求全面講細講清楚以及設計過程中遇到的一些坑，不過還不知道何為PSR架構的童鞋可以先自行了解一下，本章先不展開來講了。

知識點：

1.同步整流MOS什么時候開通?什么時候該關斷?

2.整流芯片是怎么辨別原邊導通的波形和RING的?它的邏輯是怎樣?靠電路是怎么實現的?

3.除了同步整流功能外，它還可以用來監控次級側電壓，猶如SSR里面的TL341，可以使其動態響應遠遠優于普通的PSR架構

一、反激式轉換器設計組件

反激式轉換器的制作方法 ，下面為反激式轉換器常用的組件：

反激式變壓器開關整流器濾波器驅動開關控制裝置反激式轉換器是一種組件相對較少的開關轉換器，相對容易制造和設計。

反激式轉換器是一種隔離開關轉換器，可以是降壓或者升壓配置。大多數手機、平板電腦和筆記本電腦都會用到反激式轉換器。

1、反激式變壓器

變壓器可以將能量從初級傳輸?shù)酱渭?。另一方面，反激式變壓器會將能量儲存在初級磁場上，并在一定時間后將能量傳遞到次級磁場。

變壓器至少由2個電感組成，稱為次級線圈和初級線圈，纏繞在線圈架中，中間有一個鐵芯。磁芯決定磁通密度，磁通密度是將電能從一個繞組傳輸?shù)搅硪粋€繞組的重要參數。壓器定相，初級和次級繞組中顯示的點。

2、開關

開關的作用是導通和關閉初級電路，使變壓器充磁和消磁。該開關由來自所選控制器PMW信號控制。

3、整流器和濾波器

整流器將次級繞組上的電壓整流成脈動直流電。整流器或者二極管的另一個作用是從次級繞組切斷和連接負載。整流后的電壓隨后被電容濾除以增加直流電平，并可供預期應用使用。

在上面電路圖中沒有緩沖電路，但其實大部分時候，反激式轉換器需要一個緩沖器來對抗開關或二極管上的電壓尖峰。

二、反激式轉換器原理

1、開關導通時反激式轉換器的工作原理

1)反激式轉換器原理圖-開關導通時

當開關打開時，電流將從Uin流向初級地為初級繞組充電并且儲存能量。這個時候，二極管反向偏置，次級繞組沒有電流流動。負載需求由輸出電容(Cout)提供。

反激式轉換原理圖(開關導通)

2)反激式轉換器電流變化-開關導通時

反激式轉換器電流變化(開關導通)

3)反激式轉換器工作原理-開關導通時

反激式轉換器原理圖(開關導通)

當開關打開時，初級將充電并且有電流流動。根據KVL，

Vin – VL – Vs = 0

假設理想狀態，開關壓降(Us)為0，

Vin – VL = 0

VL=輸入電壓

VL = Lp di / dt

di = ( VL / Lp ) X dt

VL = Vin，所以

di = (Vin / Lp) X dt

反激式轉換器(Flyback Converter)的設計類似于70年前的開關模式電源，可以執行任何類型的轉換，例如AC-DC和DC-DC。反激式的設計為最早在1930年代至1940年代開發用于通信的電視提供了優勢。

反激式轉換器使用的是非線性開關電源概念，與非反激式設計相比，反激式轉換器存儲磁能并充當電感器。本文簡單介紹下反激式轉換器工作原理和電路類型。

基本概念

反激式轉換器也稱之為電源轉換器，它將交流電轉換為直流電，并在輸入和輸出之間進行電流隔離。它在電流流過電路時儲存能量，并在斷電時釋放能量。它使用了一個相互耦合的電感器，并用作降壓或升壓變壓器的隔離開關轉換器。

反激式轉換器可以控制和調節具有寬輸入電壓范圍的多個輸出電壓。與其他開關模式電源電路相比，設計反激式轉換器所需的組件很少。反激這個詞被稱為設計中使用的開關的“開/關”動作。

結構設計

反激式轉換器設計非常簡單，包含反激式變壓器、開關、整流器、濾波器等電氣元件，以及驅動開關和實現調節的控制裝置。其電路設計如下圖所示：

開關用于接通和關斷初級電路，可以使變壓器磁化或退磁。來自控制器的PWM信號控制開關的操作。在大多數反激變壓器設計中，F(xiàn)ET、MOSFET或基本晶體管用作開關。

整流器對次級繞組的電壓進行整流以獲得脈動直流輸出，并將負載與變壓器的次級繞組斷開。電容器過濾整流器輸出電壓并根據所需應用增加直流輸出電平。

反激變壓器用作存儲磁能的電感器，它被設計為一個雙耦合電感器，用作初級和次級繞組，并且以接近50KHz的高頻率工作。

關系式推導

有必要考慮匝數比、占空比以及初級和次級繞組電流的反激轉換器關系式計算。因為匝數比可能會影響流經初級和次級繞組的電流以及占空比。當匝數比高時，占空比也變高，通過初級和次級繞組的電流減小。

由于電路中使用的變壓器是定制類型，因此目前不可能獲得具有匝數比的完美變壓器。所以，通過選擇具有所需額定值且更接近所需額定值的變壓器，可以補償電壓和輸出的差異。

此外，還應該考慮其它參數，例核心材料、氣隙的影響和極化。下面討論通過考慮開關位置的反激式轉換器關系式計算。
