一、何為EMC整改?

EMC整改就是指產品在功能調試或EMC測試過程中出現問題后所采取的彌補手段。

首先我們從EMC認證測試項目說起，EMC認證測試主要包含兩大項：EMI(干擾)和EMS(產品抗干擾和敏感度)。

EMI主要測試項：RE(產品輻射，發射)、CE(產品傳導干擾)、Harmonic(諧波)、Ficker(閃爍)。

EMS主要測試項：ESD(產品靜電)、EFT(瞬態脈沖干擾)、DIP(電壓跌落)、CS(傳導抗干擾)、RS(輻射抗干擾)、Surge(雷擊)、PMS(磁場抗擾)。

通過這些測試項我們可以看出EMC測試主要圍繞產品的電磁干擾和敏感度兩部分，一旦產品不符合安全認證標準需要EMC整改時，我們就需要通過一些措施和方法來進行整改。

EMC主要是根據檢測商品在電磁感應層面的影響尺寸和抗干擾性的綜合性鑒定，是商品在品質安全驗證關鍵的指標值之一。許多商品在做商品安全驗證時都是會碰到產品檢測不過關的狀況，尤其是在電磁兼容測試檢測(即EMC測試)錯誤頻率也是廣泛。當商品一旦檢測不過關，那麼接踵而來的肯定是EMC整改通知單。那麼怎樣開展EMC整頓呢?

隨著電子技術的飛速發展，電磁兼容(EMC)問題逐漸成為電子產品研發和生產中不可忽視的重要環節。電磁兼容不僅關系到產品的性能和質量，更與產品的市場競爭力息息相關。世復檢測將深入探討EMC電磁兼容整改中常見的整改方式，為相關從業人員提供有益參考。

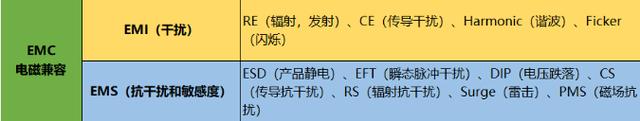

首先我們來從EMC測試項目構成說起，EMC主要包含兩大項：EMI(干擾)和EMS(抗干擾和敏感度)。這兩大項中又包括許多小項目，如下圖：

EMC整改意見

· 首先需要雙方的溝通相關信息，如驗收的標準、摸底的報告、PCB圖等信息;為什么要確定這么多信息呢?舉例標準方面在車載行業，如五等級跟二等級那差距就大了去了。在提供相關資料和溝通后，給出初步的整改建議，定位好EMC整改計劃。

· 定位手段，對于這里主要可以分為兩點：經驗判斷，根據雙方溝通情況，根據工程師的經驗結合數據及測試情況來進行判斷;比較測試，根據再次測試儀器所提供的數據來進行分析問題。

EMC整改流程

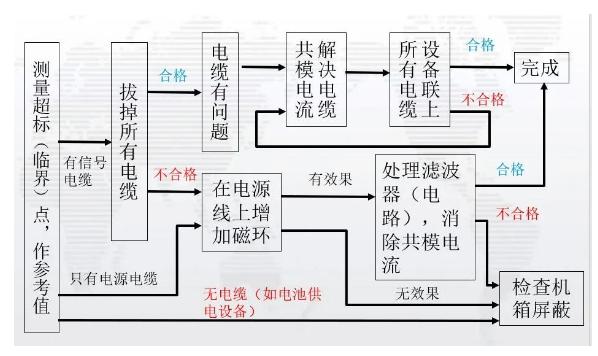

· RE超標整改流程

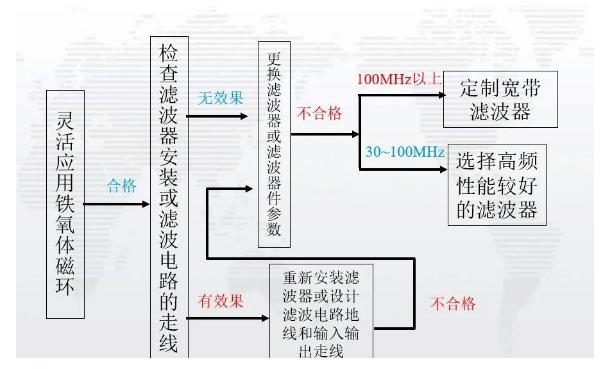

· 電源電纜導致輻射超標定位子流程：

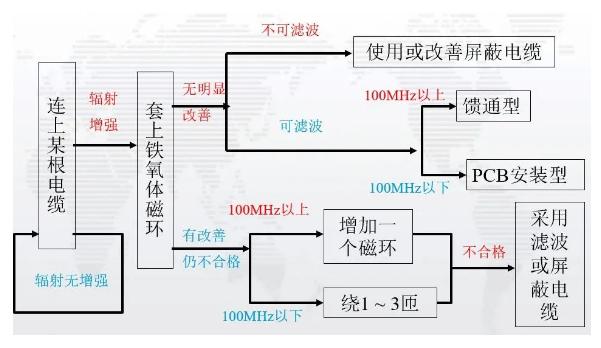

· 信號電纜導致輻射超標定位子流程：

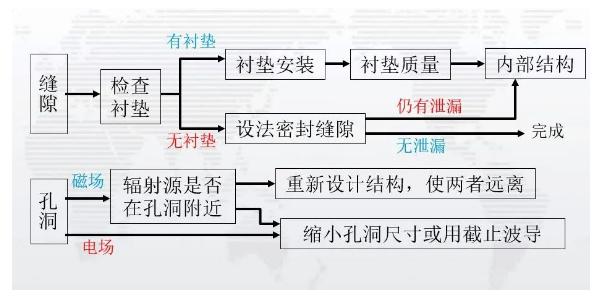

· 屏蔽體泄漏整改流程：

EMC整改的一些小建議

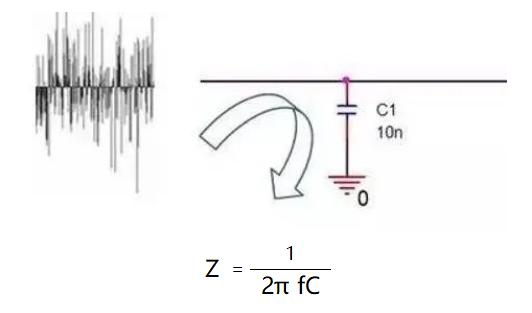

· 電容的濾波作用

即頻率f越大，電容的阻抗Z越小。當?shù)皖l時，電容C由于阻抗Z比較大，有用信號可以順利通過;當高頻時，電容C由于阻抗Z已經很小了，相當于把高頻噪聲短路到GND上去了。

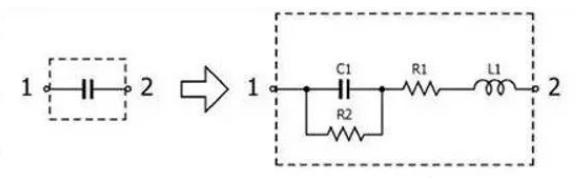

· 電容濾波在何時會失效整改中常常會使用電容這種元器件進行濾波，往往有“大電容濾低頻，小電容濾高頻”的說法。以常見的表貼式MLCC陶瓷電容為例，進行等效模型如下：

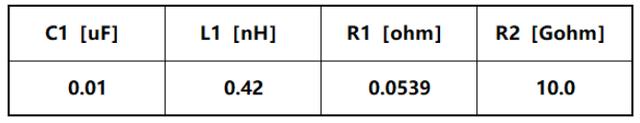

容值10nF，封裝0603的X7R陶瓷的模型參數如下：

由于等效模型中既有電容C，也有電感L，組成了二階系統，就存在不穩定性。對電路回路來說，就是會發生諧振，諧振點在如下頻率處：

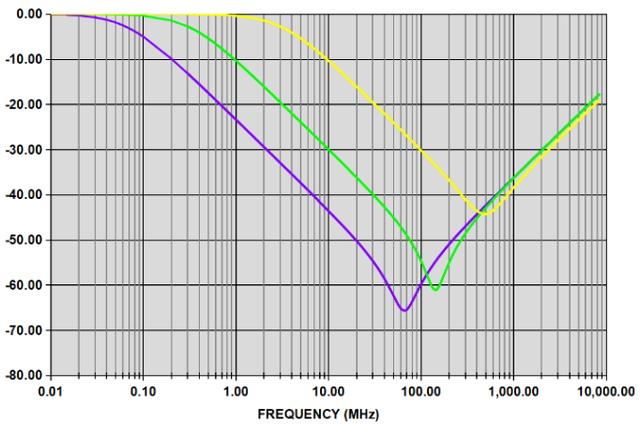

下圖是諧振曲線的示例：

即常說的在諧振點前是電容，諧振點之后就不再是電容了。

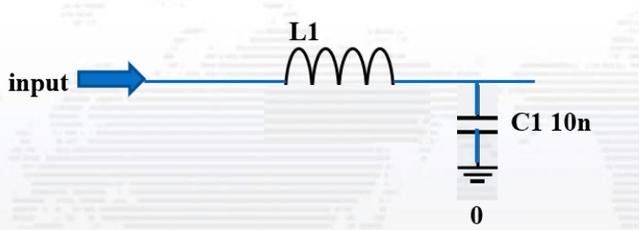

· LC濾波何時使用如果串聯電感L，再并聯組成C，就形成了LC濾波：

單獨一個電容C是一階系統，單獨一個電感L也是一階系統，在幅值衰減斜率是-20dB。但LC組成的二階系統，幅值衰減斜率是-40dB，更靠近理想的“立陡”的截止頻率的效果，即濾波效果更好。

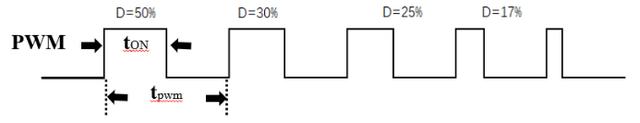

· PWM頻率到底是多少往往提到PWM，比如會說用20kHz PWM驅動電機等。

但實際上，這個20kHz僅代表PWM的脈沖周期是50us

對于階躍信號來說，由于上升時間tr無窮小，則頻率f無窮大。當頻率高了之后，寄生參數則不能在忽略，會引發很多諧振的問題。從信號上來看，就是很陡峭的階躍信號會有過沖和振蕩的問題。簡單來說就是頻率f越大，則噪聲所占的頻率就會越寬泛，即EMC特性就會越差。

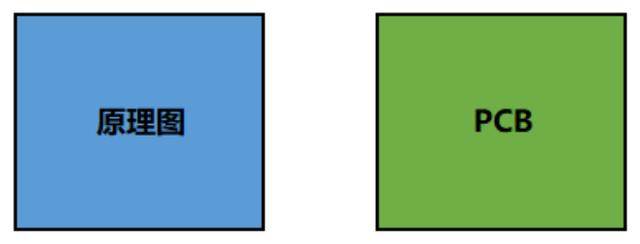

· 如何將原理圖和PCB對應起來由于細分工種的問題，原理圖和PCB被割裂開來，由兩組人進行分工作業：

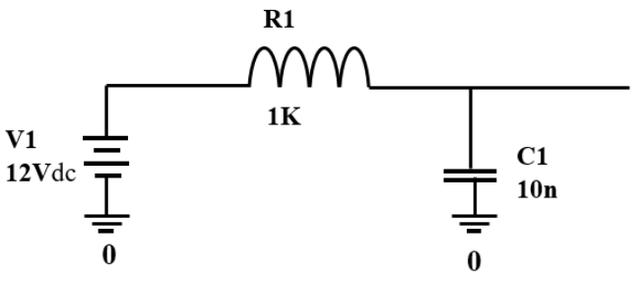

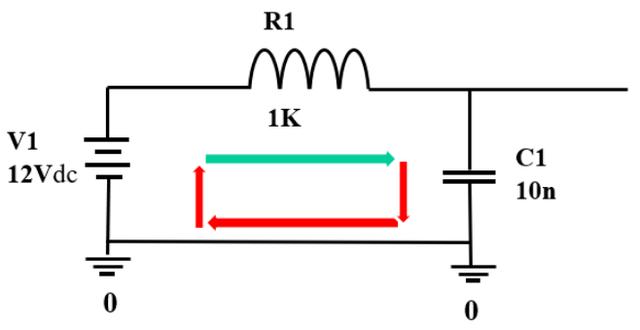

例如在原理圖上有如下的電路：

其隱含一個問題就是在PCB上其實V1的負極和C1的負極是有一條線(PCB layout工具軟件中用的詞比較準確，Trace，蹤跡/軌跡)。往往在設計階段A->B->C是都會關注的。如果EMC出現問題，除了要在原理圖上查找電路參數的問題，還需要特別關注C->D，即回流路徑。

如果回流路徑不順暢，會造成信號的畸變。

比如在EMC試驗時，MCU的ADC采集到的信號被干擾到了，則除了在原理圖上分析外，在PCB上講該信號高亮出來，然后再耐心尋找該信號的回流路徑是否有不順暢的地方：對著信號線頭腦中想象回流路徑，有點意識流的感覺。

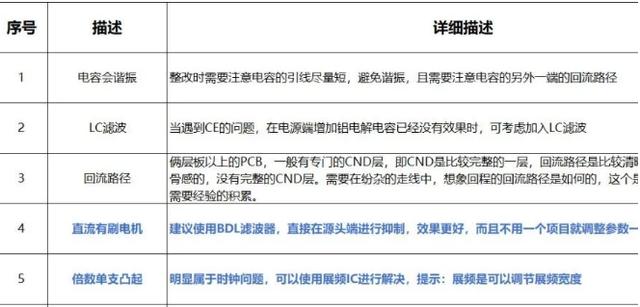

總結

三、常見EMC整改輻射問題總結

上述只是一些比較典型的輻射問題整改方法及定位流程，相對來說比較有效，但是要想徹底解決問題，還是需要在產品的設計階段考慮充分的EMC設計，這樣才能夠預測到問題并防患于未然，特別是對于一些產品測試階段無法實施的對策，例如3W原則等，必須在設計階段提前考慮到。
