以下內容中，小編將對功放的相關內容進行著重介紹和闡述，希望本文能幫您增進對功放的了解，和小編一起來看看吧。

一、功放的性能指標

功放的主要性能指標有輸出功率，頻率響應，失真度，信噪比，輸出阻抗，阻尼系數等。

功放輸出功率：單位為W，由于各廠家的測量方法不一樣，所以出現了一些名目不同的叫法。例如額定輸出功率，最大輸出功率，音樂輸出功率，峰值音樂輸出功率。

功放音樂功率：是指輸出失真度不超過規定值的條件下，功放對音樂信號的瞬間最大輸出功率。

功放峰值功率：是指在不失真條件下，將功放音量調至最大時，功放所能輸出的最大音樂功率。

功放額定輸出功率：當諧波失真度為10%時的平均輸出功率。也稱做最大有用功率。通常來說，峰值功率大于音樂功率，音樂功率大于額定功率，一般的講峰值功率是額定功率的5--8倍。

功放頻率響應：表示功放的頻率范圍，和頻率范圍內的不均勻度。頻響曲線的平直與否一般用分貝[db]表示。家用HI-FI功放的頻響一般為20Hz--20KHZ正負1db.這個范圍越寬越好。一些極品功放的頻響已經做到0--100KHZ。

二、功放電路圖集錦

1、G類功放

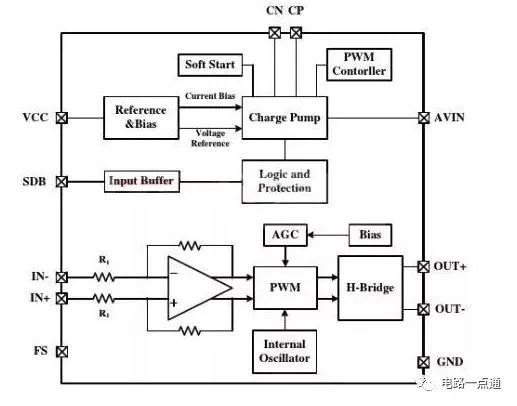

G類功放為一種多電源的AB類功放的改進形式，G類功放充分利用了音頻都具有極高峰值因數 (10-20dB) 的這一有利條件。大多數時候，音頻信號都處在較低的幅值，極少時間會表現出更高的峰值，下圖是G類功放集成IC的一個典型功能框圖。

G類放大器使用自適應電源軌，并利用一個內置降壓轉換器來產生耳機放大器正電源電壓。

充電泵對放大器正電源電壓進行反相，并產生放大器負電源電壓，這樣便讓耳機放大器輸出可以集中于0V，音頻信號幅值較低時，降壓轉換器產生一個低放大器負電源電壓。

這樣便在播放低噪聲、高保真音頻的同時ZX化了G類放大器的功耗，相比傳統的AB類耳機放大器，G類放大器擁有更高的效率。

該類功放的放大原理與AB類功放放大相同，一個重要特點是供電部分采用兩組或者多組電壓，低功率運行使用低電壓，高功率自動切換到高電壓。

2、H類功放

該類功放的放大電路部分與AB類功放的原理相同，但是供電部分采用可調節多級輸出電壓的開關電源，自動檢測輸出功率進行供電電壓的選擇。

3、K類功放

K類功放是集成了內部自舉升壓電路和各種功放電路，大家都知道D類功放只是眾多功放電路中其中一種效率比較高的數字功放。而K類功放只是根據需要將內部集成的自舉升壓電路和所需求的功放電路，如果需求效率高就加D類功放，要音質好就加AB類功放。

4、T類功放

該類功放的原理與D類功放的原理相同，但是信號部分采用DDP技術(HX是小信號的適應算法和預測算法)。

工作原理如下：音頻信號進入揚聲器的電流全部經過DDP進行運算處理后控制大功率高頻晶體管的導通或者關閉，從而達到音頻信號的高保真線性放大。

該類功放具有效率高、失真小，音質可以與AB類功放媲美的一類功放。

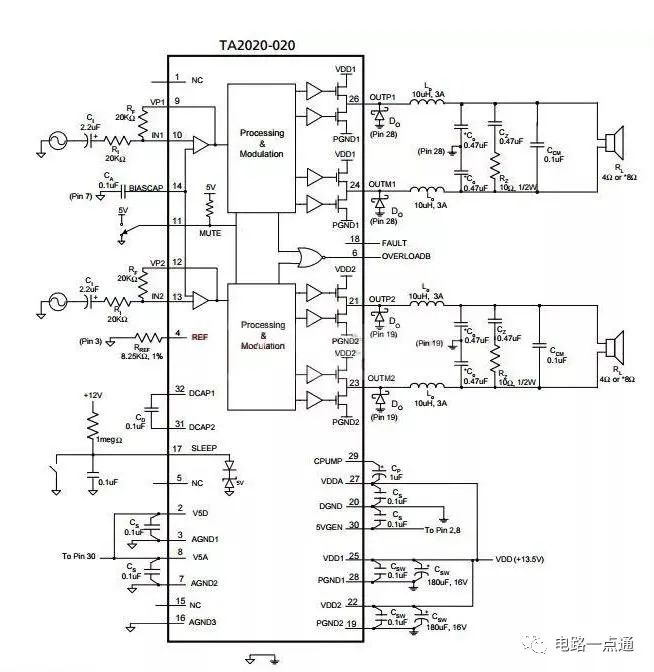

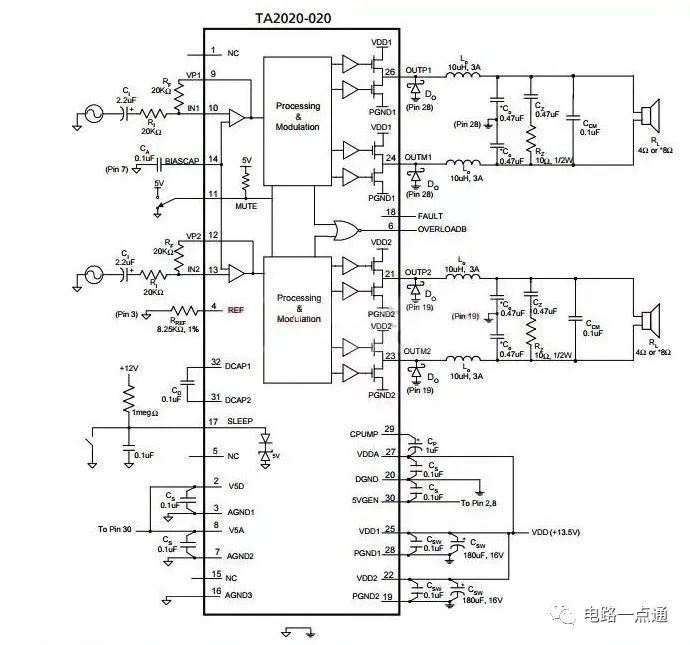

上圖是TA2020的內部模塊構造，從上圖上可以看出，該芯片內部主要集中了處理和調制模塊，從而實現高品質音頻的特性。

以上便是小編此次想要和大家共同分享的有關功放的內容，如果你對本文內容感到滿意，不妨持續關注我們網站喲。最后，十分感謝大家的閱讀，have a nice day！
