一、如何利用兩個三極管構建出一種限流電路

限流功能電路的實現可以采取多種方案。其中采用過流保護芯片是一種很常見且非常有效的方法，它是能夠在電流超過一定值時便會自動切斷電源，來防止大的電流對后級電路造成損害。

但是，我們利用兩個三極管也可以構建出類似限流功能的電路。實現同樣的功能。

大家可以先根據電路圖自行分析一下。

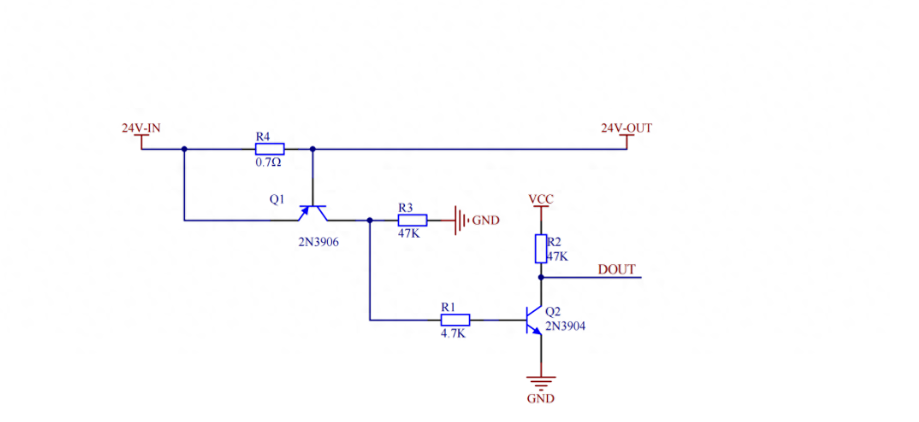

兩個三極管組成的限流電路

如上圖，PNP型三極管Q1和NPN型三極管Q2的組合可以在電路中實現限流的功能。我們通過巧妙地利用三極管的放大功能和截止功能，便可以構建出一個具有限流作用的電路。

或者說，上圖這個電路是利用三極管的特性設計出來的限制電流的輸出來以達到保護電路或控制設備的效果。

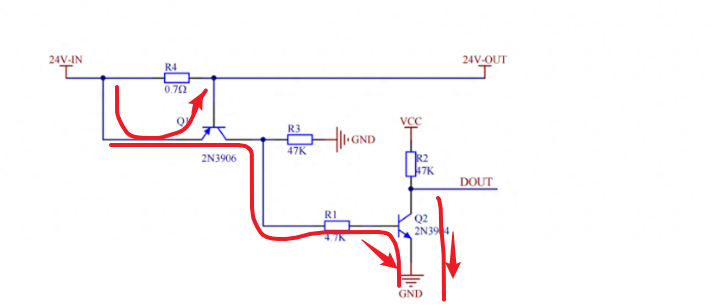

24V_IN是這個電路的輸入端，經過電阻R4之后，24V_out便是輸出端。因此要想控制電流，那么就要在電阻R4上面做文章，從上圖可以看出，電流正常供給，當電阻R4上面的壓降大于0.7V時，將發生變化，此時三極管Q1將被導通，進而24V輸入電壓直接加到電阻R1以及三極管Q2上面，三極管Q2的導通電壓需要0.7V便可以導通，因此此時三極管Q2導通，芯片引腳DOUT將被拉到GND，這時單片機便會檢測到此電路已經過流，從而觸發一些相應的保護。

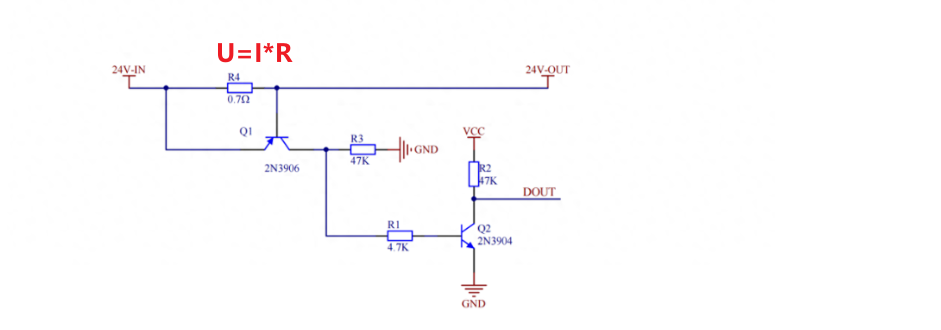

限流值的大小確認

上圖中電阻R4在這個電路中起限流的作用。它阻值大小決定了這個電路的電流限流值。假如三極管Q1導通，那么三極管Q2也會隨之導通，進而導致DOUT被拉到GND，作為過流的一個檢測信號。

而三極管Q1的導通它取決于電阻R4兩邊的壓降。當R4兩邊電壓降超過0.7V時，即大于三極管Q1發射極與基極之間的最小導通電壓時，三極管Q1便會導通。

我們通過改變電阻R4的值，便可以調節這個電路的電流限流值。比如，R4的阻值是0.7Ω，壓降差是0.7V，那么電流為1A，如果再大，將會觸發過流。

這就是限流的電流值。如果R4的阻值為0.35Ω，還有壓降差仍為0.7V，那么電流限流值將變?yōu)?A。

假如我們要設置的限流保護值為100mA，我們可以通過計算得出電阻R4的阻值應為0.7V/100mA=7Ω。

二、直流限流電路包括哪些

最簡單的直流限流電路有以下幾種：

1、電流限制電阻：這是最簡單的直流限流電路。它由一個電阻和一個電源組成。當電流通過電阻時，它會產生一定的電壓降。通過選擇適當?shù)碾娮柚?，可以限制電流的大小。例如，如果我們選擇一個10歐姆的電阻，當通過1安培的電流時，電壓降為10伏。通過這種方式，電流可以被限制在一個特定范圍內。

2、二極管限流電路：二極管是一種具有單向?qū)щ娦缘钠骷?。在直流電路中，它可以被用作限流器。通過將二極管正向放置在電路中，電流只能沿著一個方向流動。當達到二極管的額定電流時，它會產生一個固定的電壓降。通過選擇適當?shù)亩O管和電阻值，可以實現所需的電流限制。

3、穩壓二極管限流電路：穩壓二極管（Zener二極管）是一種特殊的二極管，它可以在反向擊穿時保持穩定的電壓輸出。通過將穩壓二極管放置在電路中，可以實現直流電流的限制。當電流超過穩壓二極管的額定值時，它開始擊穿并產生一個穩定的電壓輸出。通過選擇適當?shù)碾娮韬头€(wěn)壓二極管，可以實現所需的電流限制。

4、晶體管限流電路：晶體管可以用作直流電流的限制器。晶體管的基極-發射極電壓（Vbe）具有溫度補償特性，當通過晶體管的電流增加時，Vbe也會增加。這可以用作限流器。通過選擇適當?shù)碾娮韬途w管類型，可以實現所需的電流限制。

5、整流電路：整流電路也可以用作直流電流的限制器。整流電路的主要作用是將交流電轉換為直流電。在這個過程中，電流會受到電源和負載電阻的限制。通過選擇適當?shù)碾娫措妷汉拓撦d電阻，可以限制直流電流。
