北京2024年7月16日 /美通社/ -- 近日，浪潮信息前瞻性布局的PCIe光互連技術方案順利通過原型樣機驗證。該方案實現了混合速率線性光傳輸，解決了PCIe協議與光傳輸技術之間的兼容性問題。測試結果顯示，該方案有效地將PCIe Gen5信號傳輸距離拓展至30米，相比傳統銅互連傳輸距離提升了20倍，同時避免了高速電信號長距離傳輸中的信號衰減問題，實現了更高性能、更低延遲、更穩定的數據傳輸，可滿足大規模數據中心，機柜內和機柜間長距離高速總線信號互連的需求。

大模型時代對PCIe技術進步的需求

PCIe總線協議（Peripheral Component Interconnect Express）作為計算機和服務器中使用最廣泛的高速數據傳輸技術，其傳輸性能的提升對于滿足這些需求至關重要。傳統連接方案主要依賴于銅纜進行電信號傳輸，用于單機內部計算芯片和設備之間互連。眾所周知，銅纜在信號完整性、延遲、傳輸距離和功耗等方面存在日益突出的局限，無法滿足PCIe高性能互連系統的需求。

同時，隨著AIGC的發展，千億參數成為大模型智能涌現的臨界點，參數規模越大，意味著計算復雜度越高，因此所需要的算力規模也變得越來越大，萬卡成為算力系統設計的起點，單機內部的PCIe連接已經不能滿足需求，機柜內互連和跨機柜的互連成為新的發展方向，以實現更高效的數據交換和資源共享。光互連技術在這里開始發揮作用，利用光纖來替代銅纜，進一步提升帶寬和傳輸距離。為解決這些問題，包括PCI-SIG（PCI Special Interest Group）和浪潮信息等在內的眾多組織或公司，正在積極研究和推進PCIe光互連技術，該技術將顛覆數據中心的互連方式，為Data Center as a Computer的實現奠定基礎。

PCIe技術演進中的光互連挑戰

經過20多年的發展，PCIe技術已經成為計算系統中數據通信的核心技術，自誕生以來，PCIe協議經歷了從1.0到6.0版本的迭代，PCIe數據傳輸速率也從1.0的2.5GT/s，提升為6.0的64GT/s。這一進步的同時也帶來了新的挑戰。

PCIe技術快速發展與電互連局限的矛盾日益突出。傳統的PCIe電互連傳輸方式雖然成熟，但在面對日益增長的數據傳輸需求時，其傳輸帶寬和傳輸距離方面的限制逐漸凸顯，已無法滿足高性能PCIe互連對應的業務場景。浪潮信息開始探索使用光互連技術替代傳統的電互連方案，光互連技術可以實現更遠的距離、更高的帶寬和更低的延遲，這為PCIe架構帶來了突破的可能，有望成為服務器系統未來高速數據傳輸?shù)闹匾l(fā)展方向。

在研究過程中，浪潮信息的工程師們發現盡管光互連技術有明顯的優勢，但PCIe協議與光傳輸技術之間的兼容性問題卻成為了新的挑戰。PCIe協議制定之初并未考慮采用光互連來傳輸，導致現有光傳輸技術與PCIe協議之間存在許多不兼容的地方，如圖1。

圖1

首先，PCIe鏈路的建立包括接收端檢測、電氣空閑狀態和協商鏈路速率等過程，常規的光模塊設計通常針對的是簡單的光信號傳輸，不具備處理這些復雜的協議過程的能力。

其次，PCIe鏈路的穩定建立需要輔助信號的支持，如PERST#、PRSNT# 等，而光模塊內部通常沒有預留傳輸輔助信號的通道。這些不兼容的地方阻礙了PCIe協議與光傳輸?shù)慕Y(jié)合。

眾所周知，隨著PCIe速率的增加，傳統銅纜在長距離傳輸面臨著越來越大的挑戰。例如，PCIe 1.0時，銅纜傳輸距離可達10米，而PCIe 4.0時，這一距離縮短至3、4米；當速率進一步提高到64 GT/s和128 GT/s，也即PCIe 6.0和未來的PCIe 7.0，銅纜傳輸距離將進一步縮短至幾十厘米，無法滿足數據中心的長距離傳輸需求，PCIe光互連變得不可或缺。

浪潮信息PCIe光互連方案：突破距離限制，實現高效能數據中心互連

浪潮信息針對PCIe電互連在傳輸帶寬和距離上的局限性，創新研發了PCIe光互連方案，成功將PCIe信號從1.4米傳輸距離拓展至30米，滿足數據中心對長距離高性能互連網絡的需求。

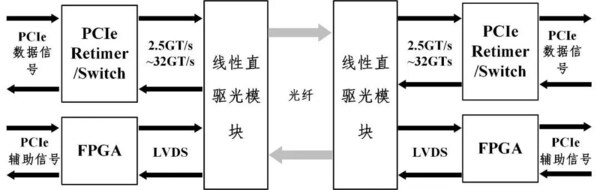

針對光傳輸中與PCIe協議的不兼容問題，浪潮信息的工程師們深入研究了PCIe協議以及光電轉換組件的工作原理，提出了混合速率線性光傳輸方案，如圖2。

圖2

該方案包含三大關鍵技術特征：

• 將輔助信號匯合并編譯為600Mbps的低壓差分信號，與寬速率范圍的高速數據信號一起，通過光纖鏈路實現同步傳輸。
• 利用線性直驅技術構建了高速信號的光傳輸鏈路，這不僅優化了光電轉換過程，還擴大了光電器件的傳輸帶寬，同時減少了光鏈路的能耗和傳輸延遲。
• 通過硬件升級來擴展和升級鏈路，確保能夠適應未來PCIe Gen6和Gen7設備的組網互連需求。

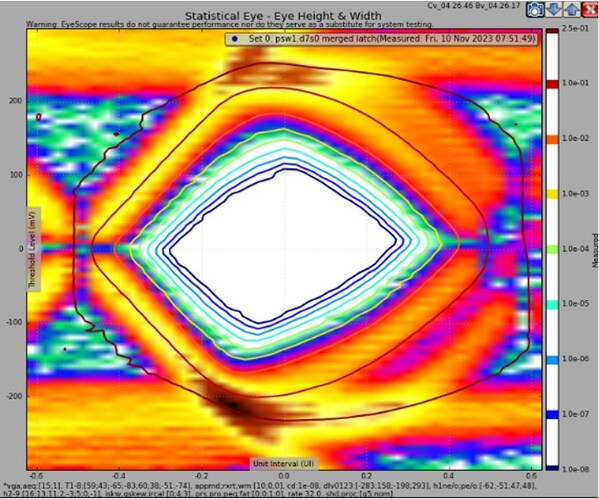

基于上述方案，浪潮信息的工程師們開發了PCIe光互連的原型，并進行了傳輸驗證。測試結果顯示，該原型不僅實現了30米光纖鏈路PCIe Gen5信號傳輸，還實現了PCIe輔助信號的光傳輸，圖3為30米光互連鏈路眼圖測試結果。作為對比，同樣的系統架構，銅纜方案最遠傳輸距離約1.4米，因此光互連方案成功實現將PCIe Gen5信號傳輸距離提升20倍。并且在性能測試環節，PCIe光互連鏈路通過2小時的NVMe-based FIO讀寫測試和24小時GPU帶寬測試，遠距離傳輸性能與NVMe盤和GPU直連CPU的測試數據基本一致，證明了該方案的有效性和可靠性。

而且在針對不同距離條件下信號傳輸質量的測試中，30米長度的光纖鏈路眼高和眼寬結果與1米長度的光纖鏈路基本一致。這表明信號的傳輸質量幾乎不隨光鏈路長度增加而衰減，這種優勢是電互連傳輸技術所不具備的。

備注：眼高和眼寬是用于評估高速信號質量的兩個重要參數，據此可直觀地觀察高速信號在傳輸過程中受到的噪聲和抖動影響，從而評估信號的整體傳輸質量。

圖3

PCIe協議仍在不斷迭代，數據傳輸速率和功能不斷提升，在服務器系統高速互連中的作用愈發關鍵。光互連傳輸技術通過提供更遠的傳輸距離、更低的延遲和更低的功耗，克服了傳統電互連的局限性。展望未來，PCIe光互連技術將在智算中心、大規模數據中心等領域發揮更大作用，為現代計算和數據通信領域帶來更多創新和突破。
