一、DAC的動態指標

下圖是一個典型的DAC輸出從0附近跳到滿擺幅的輸出波形：

輸出從0到滿擺幅變化(或者特定的兩個差異較大的值)的總時間，稱為settlingtime。輸出主要經歷兩個階段，一是slewrate，二是linearsettling。slewrate反映了輸出大擺幅下的極限驅動能力，一般決定了輸出10%~90%變化的時間，。而linearsettling則主要取決于輸出節點的RC常數或者輸出buffer的帶寬。Settlingtime是用戶考慮精密DAC速度的重點參數。

如果用戶對DAC輸出變化要求平穩不能有毛刺的話，則需要關注Glitch和Digitalfeedthrough兩個指標。

Glitch主要與DAC核心部分的開關有關。當內部開關從一個點切換到另一個點時，會受到寄生電荷以及開關切換不能理想同步的影響，從而造成輸出跳動。跳動的幅度和時間都是我們關注的對象，所以Glitch用nV*S這個二者相乘的單位來表示其能量大小。從其產生原理可見，glitch與具體切換的開關位置有關。Code的高位MSB變化時一般會產生較大的glitch，所以datasheet中普遍定義majorcarry處的glitch。Glitch也和結構有關，R-string的glitch一般比R2R結構的glitch小，原因在第二部分有解釋。

Digitalfeedthrough則代表了模擬輸出與數字輸入的隔離程度。即使DAC沒有被選中進行通信，總線上的數字IO信號或時鐘跳動通過內部信號通路或者電源地的耦合也會造成DAC輸出的跳動，即為digitalfeedthrough。良好的設計可以保證這個值很小。

另外，DAC輸出noisedensity也是關注的一部分。DAC的噪聲來源可以分幾部分：VREF(如果有內部基準源的話，flicknoise+熱噪聲)，內部電阻串(電阻熱噪聲)，輸出buffer(flicknoise+熱噪聲)。用戶需要計算不同帶寬下輸出噪聲帶來的影響。系統設計時需要限制DAC輸出信號的帶寬來抑制不必要的噪聲。一般來說，不希望帶內噪聲限制DAC的輸出精度。

二、DAC奈域的輸出及頻響

（一）RF-DAC第一奈域的輸出及頻響

DAC輸出不是連續的模擬波形，而是連續的臺階式直流波形。每一個臺階就是一個采樣點，其波形如下圖所示：

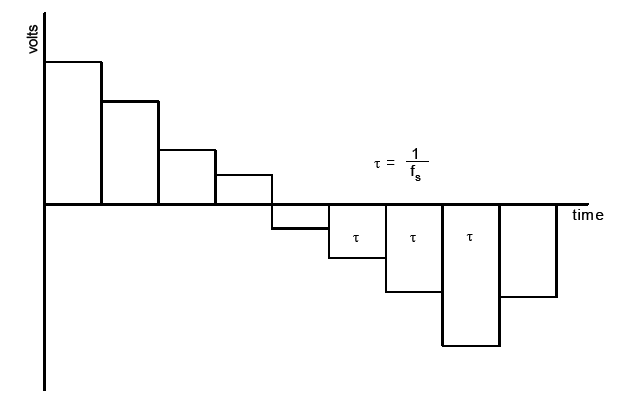

理想DAC輸出波形

脈沖的寬度為1/FS。每個脈沖的頻譜是sin（x）/x曲線。這也被稱為sinc曲線，理想DAC的頻響為：

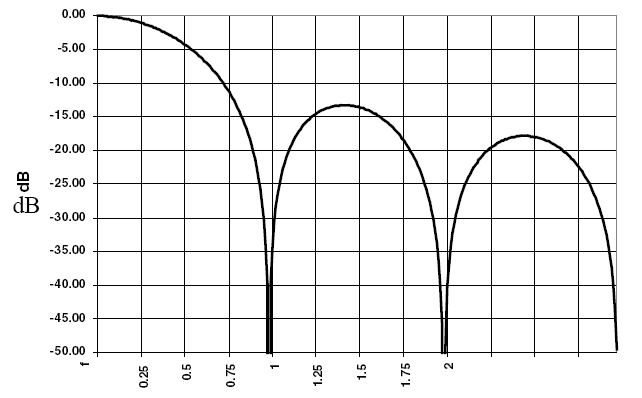

理想DAC輸出頻響（歸一化到Fs）

其整個第一奈奎斯特域輸出的帶內平坦度在4dB以內。大部分DA都自帶了反sinc濾波器，提高帶內平坦度。像某國產的RFDAC，自帶11 TAP FIR用于補償sinc滾降。

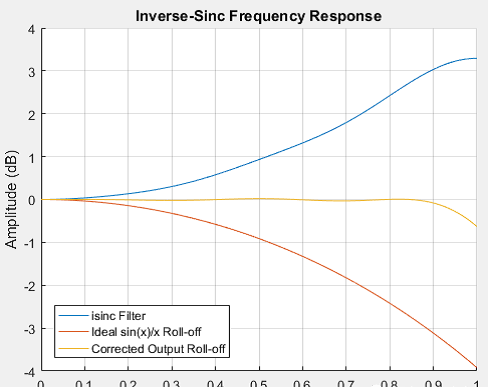

RF-DAC理想輸出頻譜（紅）、反SINC函數頻譜（藍）、補償后的頻譜（黃）

使能后，使89%奈奎斯特頻率內紋波小于±0.05dB，或80%奈奎斯特頻率內紋波小于±0.033dB。

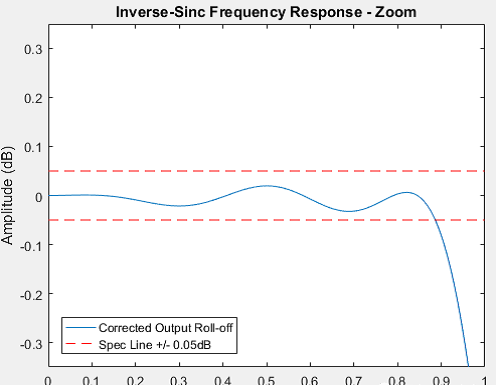

反SINC補償后的通帶紋波

（二）RF-DAC第二奈域的輸出及頻響

DAC第二奈奎斯特域的信號會被sinc包絡衰減，信號能量會大大降低。

Mixing mode是一些高速DAC中使用的專有采樣模式。在傳統的DAC中，使用雙開關在每個DAC時鐘周期對數據進行采樣。在這種開關結構下，每個DAC時鐘周期對數據進行兩次采樣（一次在時鐘上升沿，一次在時鐘下降沿）。這種技術可以消除雙開關結構中與數據相關的交流雜散限制，但由于4個開關的持續切換，在2xFdac處增加了一個雜散和一個具有更多雜散能量的時域信號。

在Mixing mode下，四開關DAC架構又向前推進了一步。在這種情況下，數據不僅在每個時鐘周期中被采樣兩次，而且在下半個時鐘周期中被反轉，而不是被復制，從而改變了頻響，允許在第二和第三奈奎斯特區中生成信號。

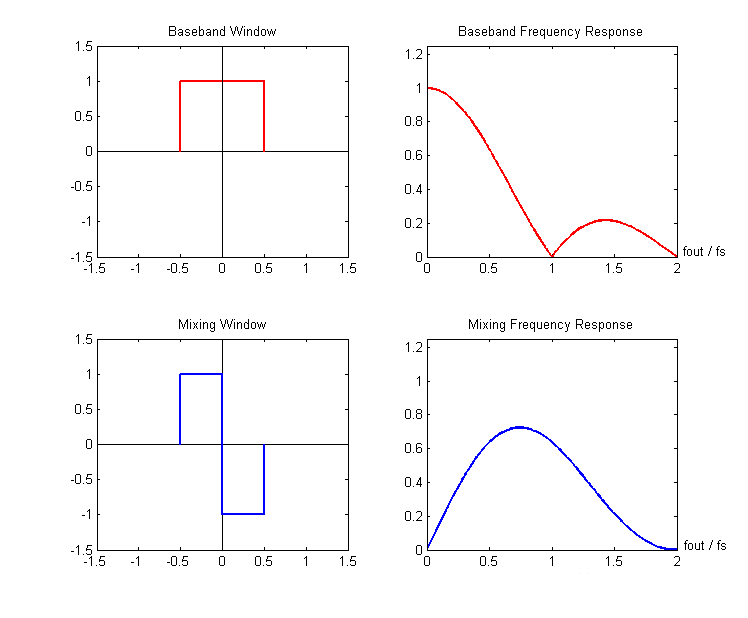

mixing mode仿真波形

這樣采樣保持函數的頻域表示會變?yōu)椋?

(sin^2 (πf?2fs))/((πf?2fs))

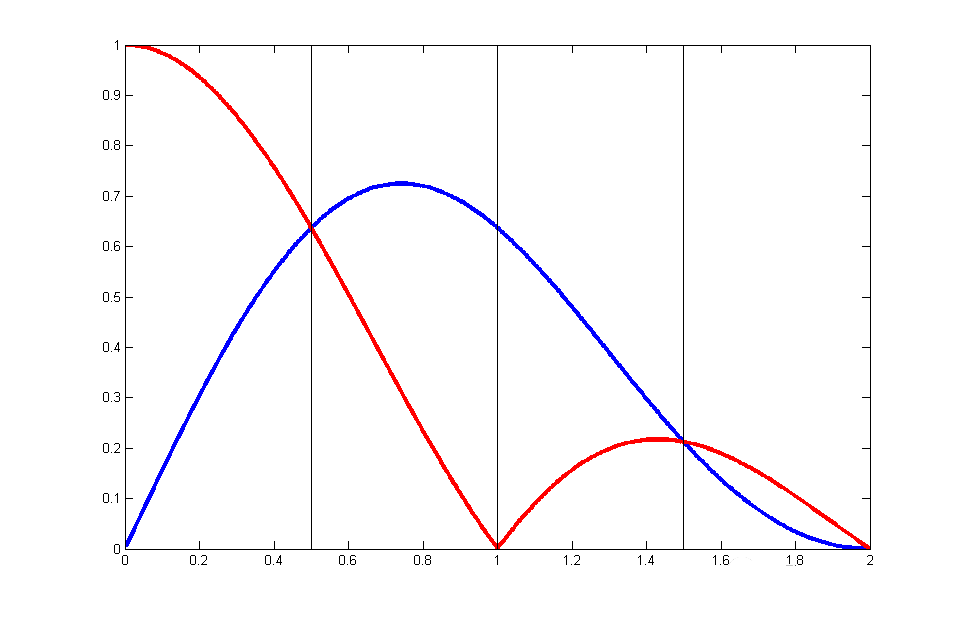

這樣在第二奈奎斯特域內的增益是比正常模式高的，并且在帶內的響應較為平整。
