一、IGBT轉移特性曲線分析

IGBT的轉移特性曲線是指輸出集電極電流IC與柵極-發射極電壓VGE之間的關系曲線。

為了便于理解，這里我們可通過分析MOSFET來理解IGBT的轉移特性。

當VGS=0V時，源極S和漏極D之間相當于存在兩個背靠背的pn結，因此不論漏極-源極電壓VDS之間加多大或什么極性的電壓，總有一個pn結處于反偏狀態，漏、源極間沒有導電溝道，器件無法導通，漏極電流ID為N+PN+管的漏電流，接近于0。

當0<vgs<vgs（th）時< span="" style="margin: 0px; padding: 0px;">，柵極電壓增加，柵極G和襯底p間的絕緣層中產生電場，使得少量電子聚集在柵氧下表面，但由于數量有限，溝道電阻仍然很大，無法形成有效溝道，漏極電流ID仍然約為0。

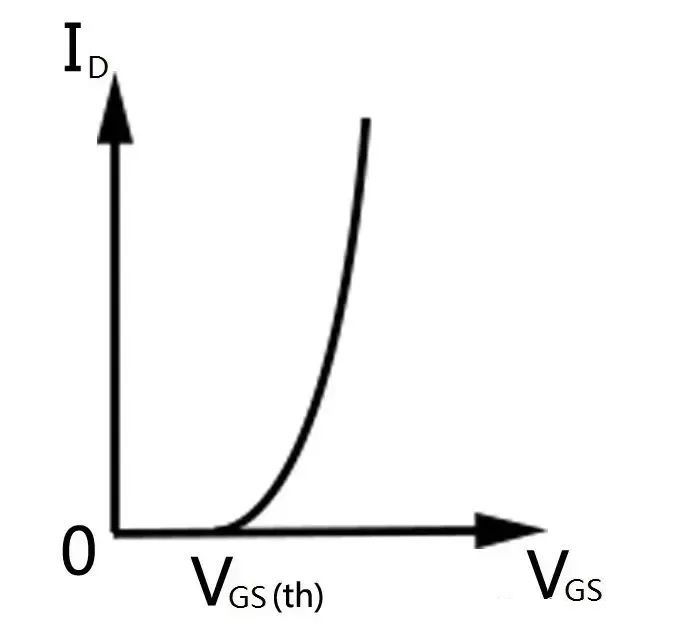

當VGS≥VGS（th）時，柵極G和襯底p間電場增強，可吸引更多的電子，使得襯底P區反型，溝道形成，漏極和源極之間電阻大大降低。此時，如果漏源之間施加一偏置電壓，MOSFET會進入導通狀態。在大部分漏極電流范圍內ID與VGS成線性關系，如下圖所示。

這里MOSFET的柵源電壓VGS類似于IGBT的柵射電壓VGE，漏極電流ID類似于IGBT的集電極電流IC。IGBT中，當VGE≥VGE（th）時，IGBT表面形成溝道，器件導通。

二、IGBT模塊過電壓損壞和靜電損壞分析

IGBT在關斷時，由于逆變電路中存在電感成分，關斷瞬間產生尖峰電壓，如果尖峰電壓超過IGBT器件的最高峰值電壓，將造成IGBT擊穿損壞。IGBT過 電壓損壞可分為集電極柵極過電壓、柵極-發射極過電壓、高du/dt過壓電等。大多數過電壓保護的電路設計都比較完善，但是對于由高du/dt所導致的過電壓故障，基本上都是采用無感電容或者RCD結構吸收電路。由于吸收電路設計的吸收容量不夠而造成IGBT損壞，對此可采用電壓鉗位，往往在集電極-柵極兩端并接齊納二極管，采用柵極電壓動態控制，當集電極電壓瞬間超過齊納二極管的鉗位電壓時，超出的電壓將疊加在柵極上(米勒效應起作用)，避免了IGBT因受集電極發射極過電壓而損壞。

采用柵極電壓動態控制可以解決過高的du/dt帶來的集電極發射極瞬間過電壓問題，但是它的弊端是當IGBT處于感性負載運行時，半橋結構中處于關斷的IGBT，由于其反并聯二極管(續流二極管)的恢復，其集電極發射極兩端的電壓急劇上升，從而承受瞬間很高的du/dt。多數情況下，該du/dt值要比IGBT正常關斷時的集電極發射極電壓上升率高，由于米勒電容( Cres)的存在，該du/dt值將 在集電極和柵極之間產生一個 瞬間電流，流向柵極驅動電路。該電流與柵極電路的阻抗相互作用，直接導致柵極-發射極電壓UGE值的升高，甚至超過IGBT的開通門限電壓VGEth值。出現惡劣的情況就是使IGBT被誤觸發導通，導致變換器的橋臂短路。
